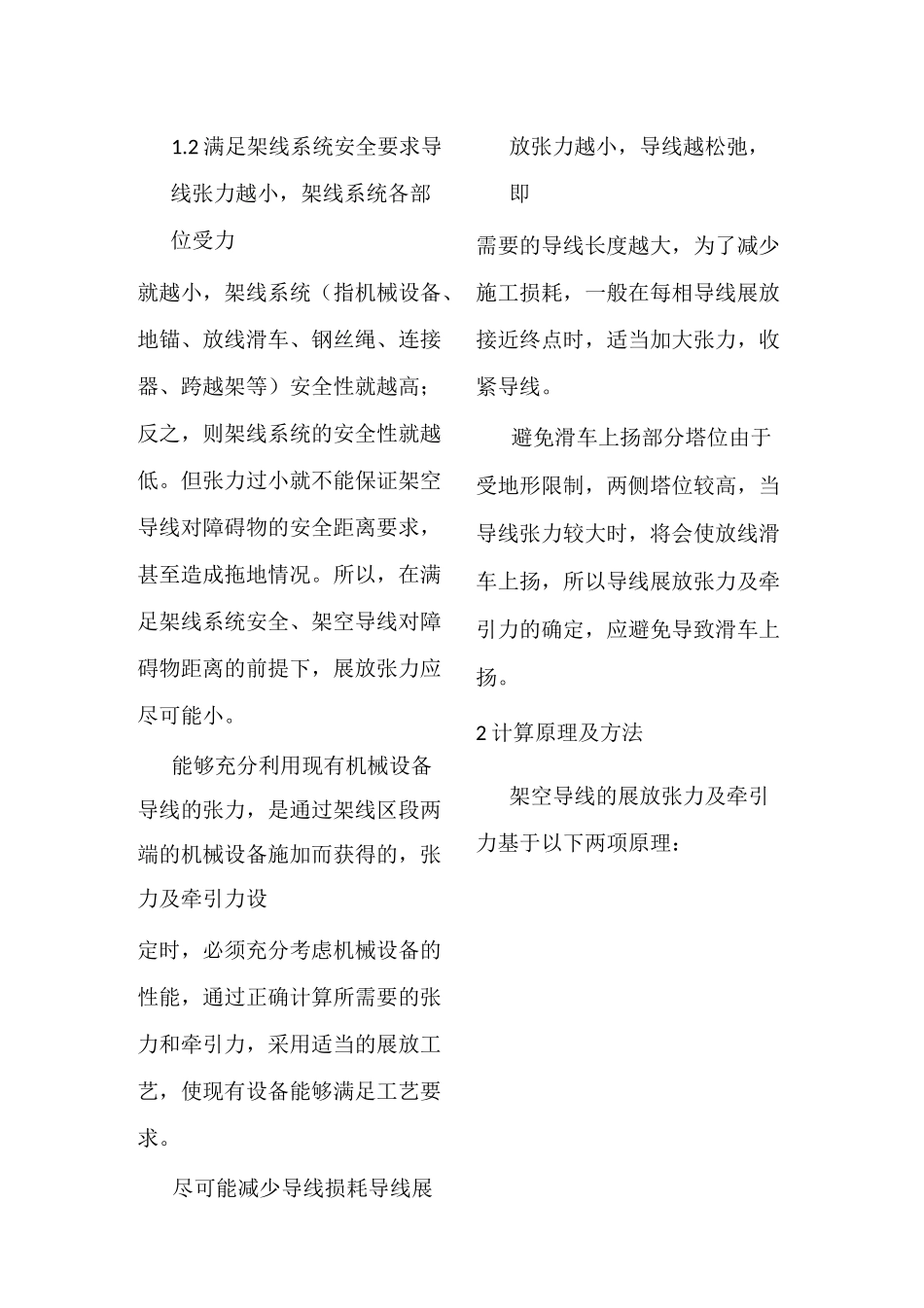

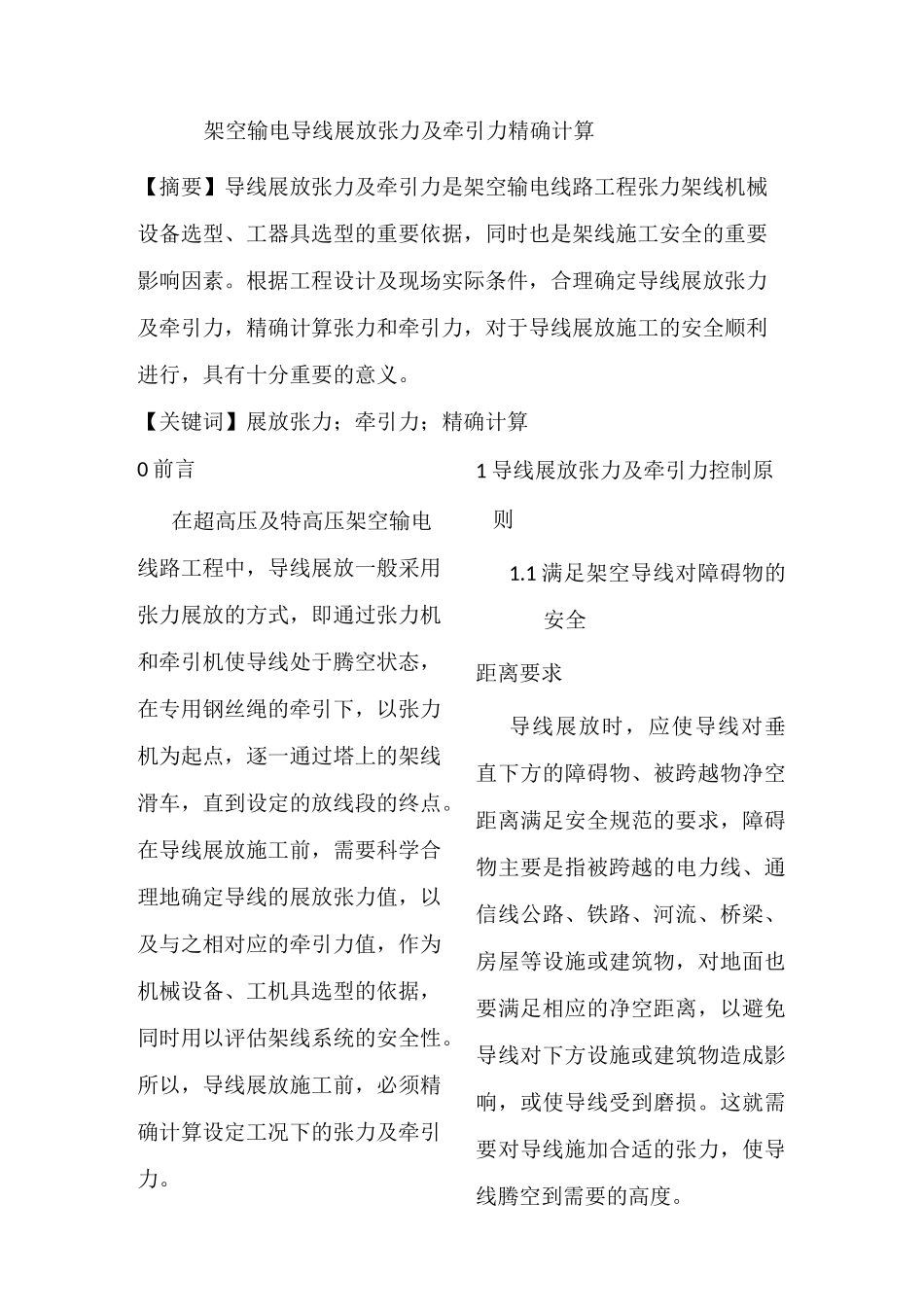

架空输电导线展放张力及牵引力精确计算【摘要】导线展放张力及牵引力是架空输电线路工程张力架线机械设备选型、工器具选型的重要依据，同时也是架线施工安全的重要影响因素。根据工程设计及现场实际条件，合理确定导线展放张力及牵引力，精确计算张力和牵引力，对于导线展放施工的安全顺利进行，具有十分重要的意义。【关键词】展放张力；牵引力；精确计算0前言在超高压及特高压架空输电线路工程中，导线展放一般采用张力展放的方式，即通过张力机和牵引机使导线处于腾空状态，在专用钢丝绳的牵引下，以张力机为起点，逐一通过塔上的架线滑车，直到设定的放线段的终点。在导线展放施工前，需要科学合理地确定导线的展放张力值，以及与之相对应的牵引力值，作为机械设备、工机具选型的依据，同时用以评估架线系统的安全性。所以，导线展放施工前，必须精确计算设定工况下的张力及牵引力。1导线展放张力及牵引力控制原则1.1满足架空导线对障碍物的安全距离要求导线展放时，应使导线对垂直下方的障碍物、被跨越物净空距离满足安全规范的要求，障碍物主要是指被跨越的电力线、通信线公路、铁路、河流、桥梁、房屋等设施或建筑物，对地面也要满足相应的净空距离，以避免导线对下方设施或建筑物造成影响，或使导线受到磨损。这就需要对导线施加合适的张力，使导线腾空到需要的高度。1.2满足架线系统安全要求导线张力越小，架线系统各部位受力就越小，架线系统（指机械设备、地锚、放线滑车、钢丝绳、连接器、跨越架等）安全性就越高；反之，则架线系统的安全性就越低。但张力过小就不能保证架空导线对障碍物的安全距离要求，甚至造成拖地情况。所以，在满足架线系统安全、架空导线对障碍物距离的前提下，展放张力应尽可能小。能够充分利用现有机械设备导线的张力，是通过架线区段两端的机械设备施加而获得的，张力及牵引力设定时，必须充分考虑机械设备的性能，通过正确计算所需要的张力和牵引力，采用适当的展放工艺，使现有设备能够满足工艺要求。尽可能减少导线损耗导线展放张力越小，导线越松弛，即需要的导线长度越大，为了减少施工损耗，一般在每相导线展放接近终点时，适当加大张力，收紧导线。避免滑车上扬部分塔位由于受地形限制，两侧塔位较高，当导线张力较大时，将会使放线滑车上扬，所以导线展放张力及牵引力的确定，应避免导致滑车上扬。2计算原理及方法架空导线的展放张力及牵引力基于以下两项原理：1(1)线档高悬挂点处架空线的轴向张力等于低悬挂点处架空线的轴向张力叠加两悬挂点垂直高差段架空线的垂向重力。线档低悬挂点处架空线的轴向张力等于高悬挂点处架空线的轴向张力减去两悬挂点垂直高差段架空线的垂向重力。(2)受放线滑车自身摩擦阻力影响，导线与滑车相切处牵引机侧的轴向张力等于张力机侧导线轴向张力与滑车摩阻系数的乘积。见示意图2-1。牵引龙扳£4/3T第引机-llhInj.r图2-1导线张力展放示意图根据上述原理，即有：Ti(T°Whi)DT2(JWh2)DT3(T2Wh3)DTi(I1Whi)D其中：T0为张力机出口张力,N；片为导线与滑车切点牵引机侧轴向张力,N；W为导线单位长度重量，N/m；为放线滑车的摩阻系数，规范推荐值为；人为线档两端挂点高差，h1、人1分别指的是张力机、牵引机设备与临近塔挂点的高差，牵引侧挂点高时取正值，反之，则取负值，m。3计算步骤3.1初步选定控制档所谓控制档，是指对整个架线区段的展放张力、牵引力起到关键制约作用的线档。一般是存在障碍物的线档，或者导线对地距离较小的线档，可以根据平断面图初步选定。由于滑车的摩擦阻力作用，一般越靠近牵引场则张力越大，所以同等条件下，应选择距离张力场较近的线档作为控制档。初步选定的控制档，可能是一个，也可能是多个。计算控制档张力根据安全规范、跨越方案要求，确定导线对地、障碍物的安全距离，再利用相关公式，逐个计算出满足安全距离所需的最小张力，作为初步选定控制档的水平放线张力Hi。Wx(Ix)Hi2(yy0)cos2xsinD其中：I为控制档档距，m；x为障碍物到临近塔水平距离，统一选其中一侧进行计算即可，m；y为临近塔导线挂点到障碍物顶部的垂直净空距离，m。y0为导线对正下方障碍物垂直净空距离，即安...
