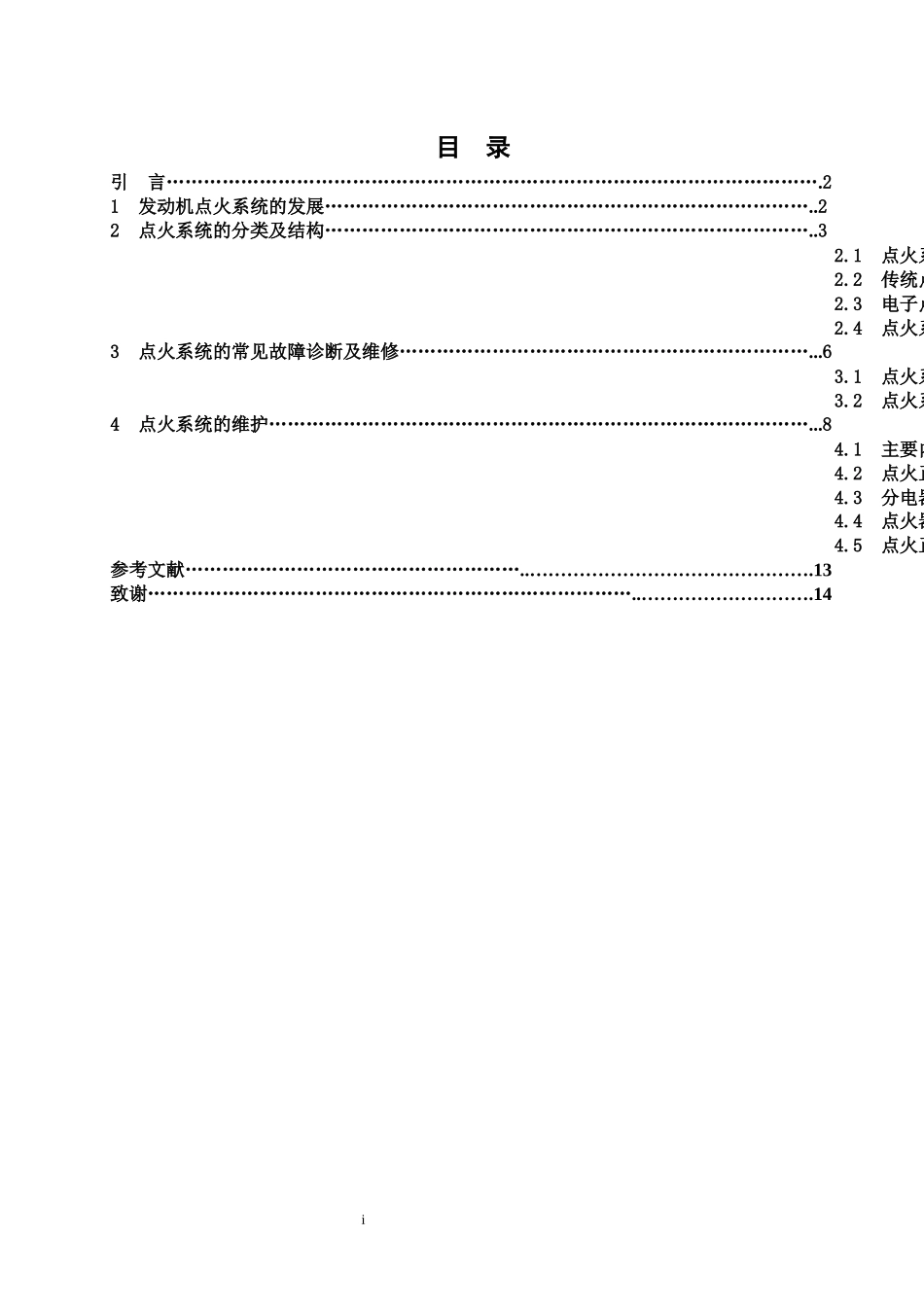

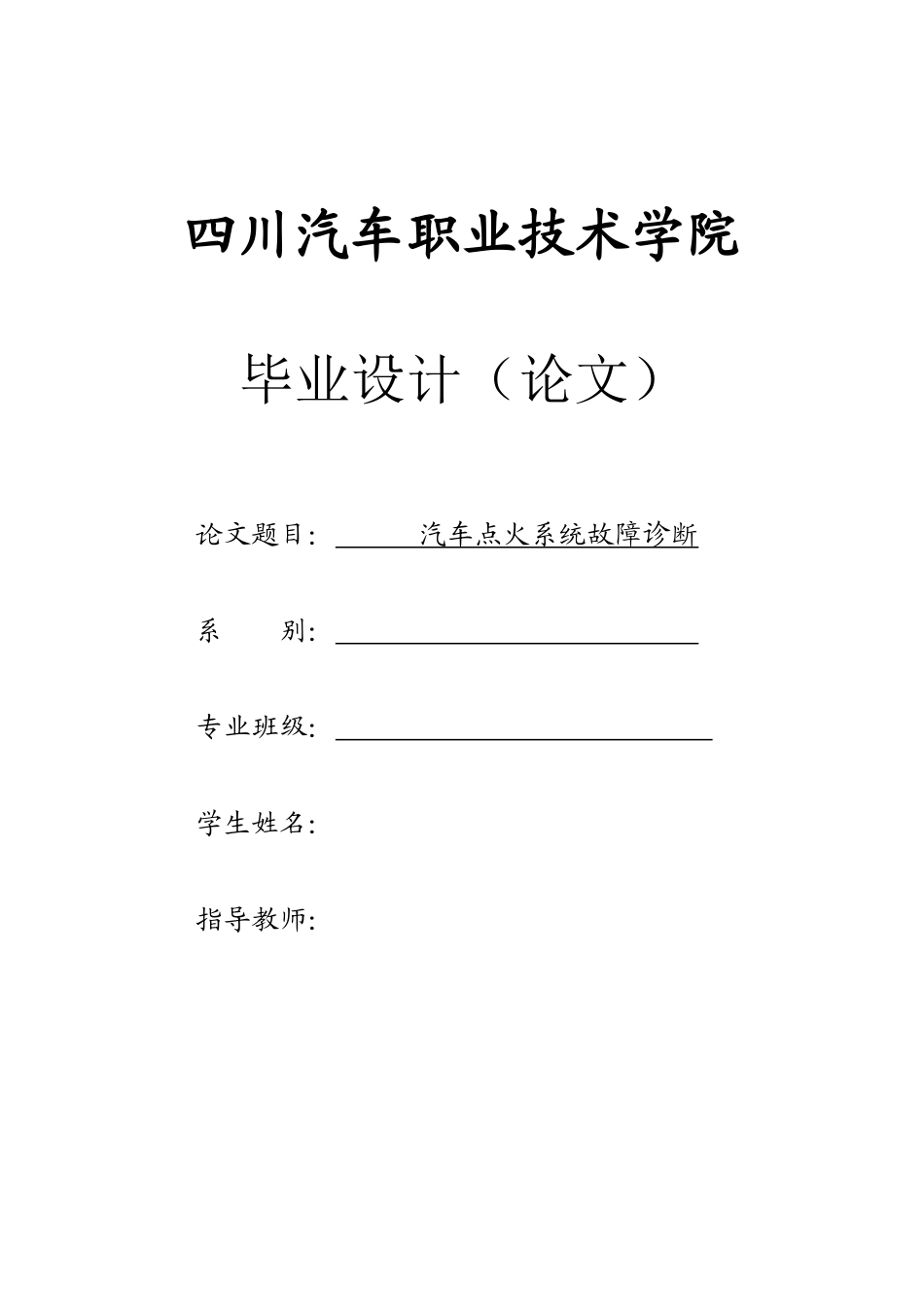

四川汽车职业技术学院毕业设计（论文）论文题目：汽车点火系统故障诊断系别：专业班级：学生姓名：指导教师：二O一五年一月八日i目录引言…………………………………………………………………………………………….21发动机点火系统的发展……………………………………………………………………..22点火系统的分类及结构……………………………………………………………………..32.1点火系统的分类2.2传统点火系统2.3电子点火系统2.4点火系统的结构3点火系统的常见故障诊断及维修…………………………………………………………...63.1点火系统常见故障3.2点火系统故障分析及排除方法4点火系统的维护……………………………………………………………………………...84.1主要内容4.2点火正时的检查与调整4.3分电器的检修及保养4.4点火器的检修4.5点火正时的检查与调整参考文献………………………………………………..……………………………………….13致谢……………………………………………………………………..……………………….14i1四川汽车职业技术学院汽车点火系统故障诊断【摘要】“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。【关键词】汽车点火系统诊断故障12四川汽车职业技术学院引言汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。在汽车维修过程中,点火系统故障率相对较高。因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。1发动机点火系统的发展汽油机点火系统的基本作用是准时给需要点火的气缸提供一个电火花，以点燃可燃混合气。气缸点火必须按照一定的顺序，根据发动机的转速和负载条件在准时的瞬间进行点火。所有的汽油机点火系统的工作原理基本相同，即在点火线圈初级电路中的电流突然切断时，次级电路产生很高的电压，是火花塞产生电火花。早期汽油机汽车点火是由磁电机—一种直流发电机，它也能产生高压电火花。磁电机与一种比较原始的分电器相连。适时地将电火花送给需要点火的那个气缸的火花塞。这些汽车通常没有我们今天所说的电器设备，没有蓄电池、发动机，也没有车身线路。随着单触点组和单个点火线圈的点火系统问世，以及在汽车上采用蓄电池和起动机之后，汽车电器变得比较简单和便宜了。蓄电池的电流通过闭合电流初级绕组，当触点打开时，在次级绕组中产生高压电，分电器按点火顺序将高压电适时地分配给需要点的火花塞，这就是我们所说的传统的蓄电池点火系统。断电器触点式点火系统主要缺点是触点，由于机械和电气方面的原因，容易磨损。为了消除该系统在电气方面存在的缺点，早期采用触点半导体点火系统。在这些晶体管化的点火系统中，仅有很小的电流流过触点，此触点仅用来给晶体管发出信号，使其通断点火线圈初级电路中的电流。有触点电子点火系统，虽然部分解决了触点烧烛的现象，并没有根本消除这一问题，为了彻底解决触点烧烛的现象，于是产生了无触点电子点火系统，它和触点点火系统所起的作用相同。总的来说，两种点火系统中分电器的作用是相同的，其分火头、分...
