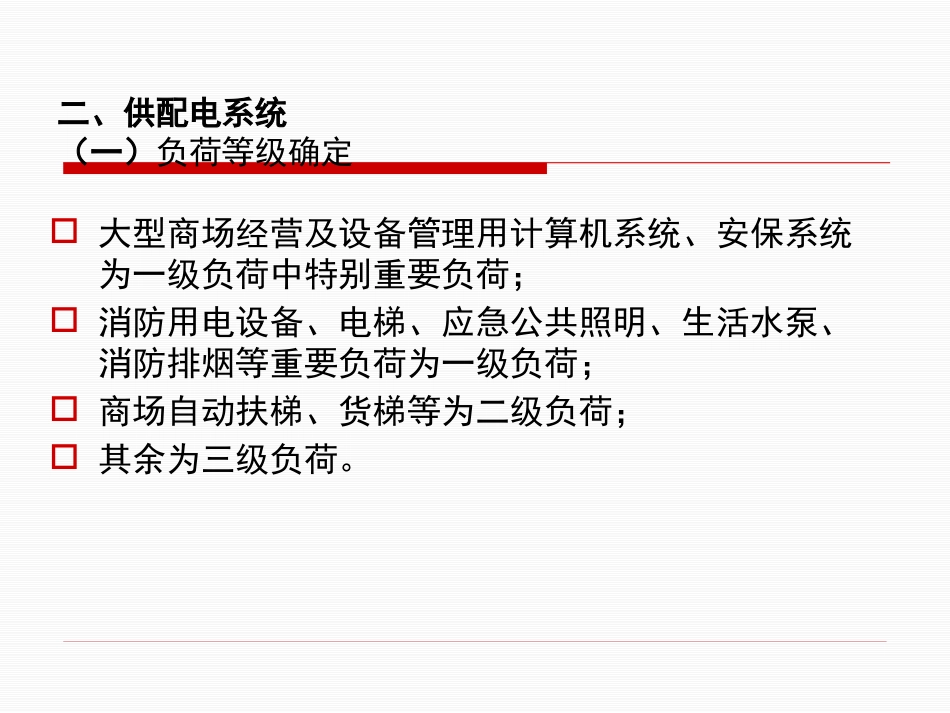

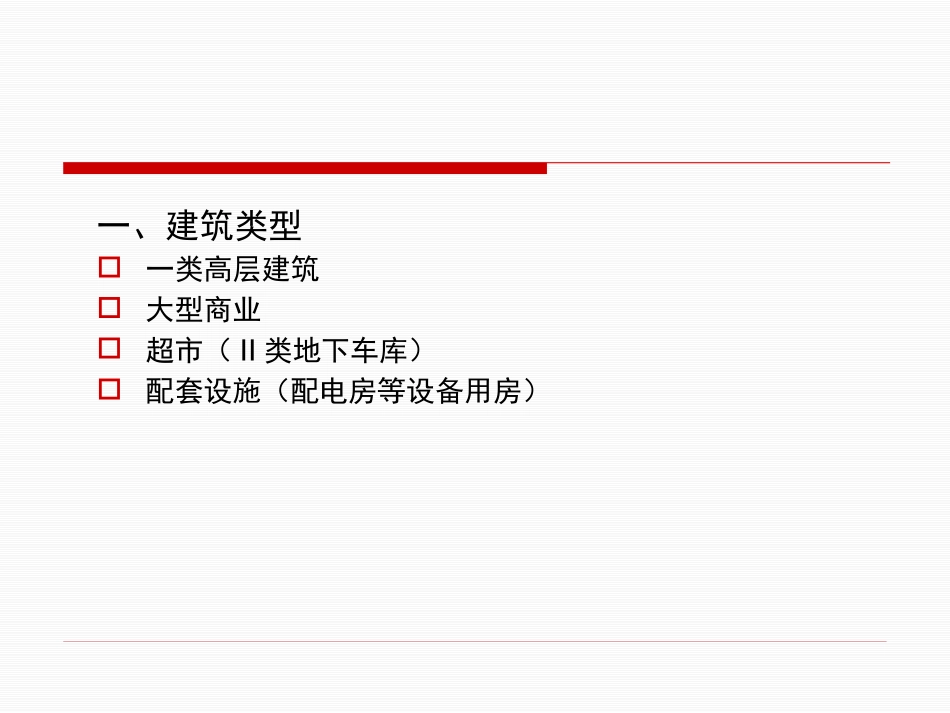

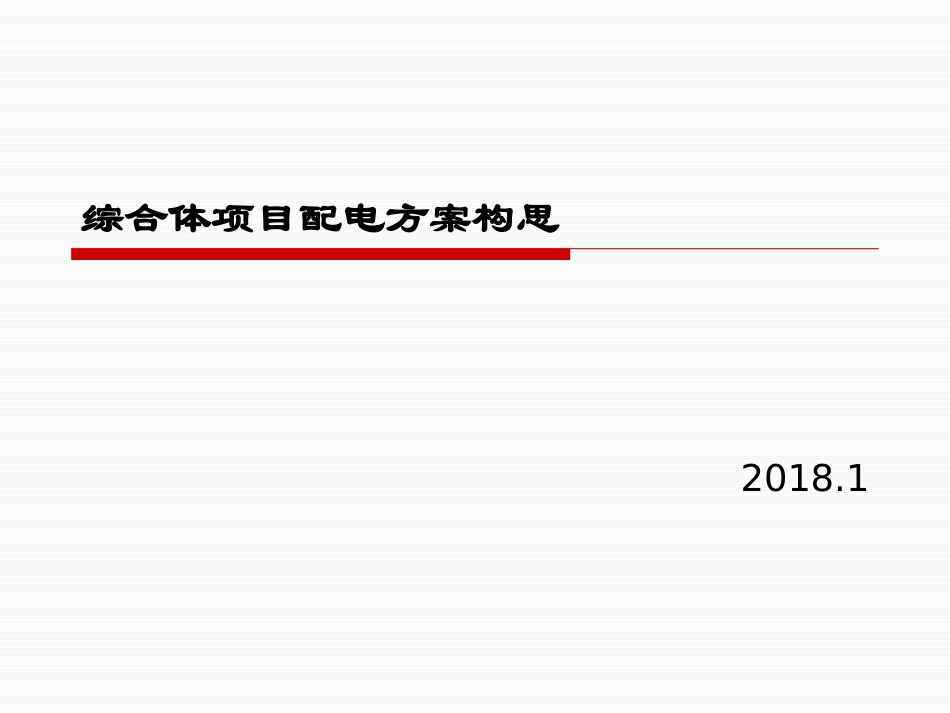

综合体项目配电方案构思2018.1一、建筑类型一类高层建筑大型商业超市（II类地下车库）配套设施（配电房等设备用房）二、供配电系统（一）负荷等级确定大型商场经营及设备管理用计算机系统、安保系统为一级负荷中特别重要负荷；消防用电设备、电梯、应急公共照明、生活水泵、消防排烟等重要负荷为一级负荷；商场自动扶梯、货梯等为二级负荷；其余为三级负荷。（二）负荷密度估算序号各区域功能名称标准万达标准本项目设计值用电负荷（W/m2）用电负荷（W/m2）用电负荷（W/m2）1卖场区域150130~1601602仓库区域50\503卸货区域50\504商铺区域（大商铺）130130~1601305商铺区域(小商铺)1201001206零售店100\1007餐饮区域(大型餐饮)150130~1601608餐饮区域（中小型餐饮）200200~2502009电影院10010010010KTV10010010011办公8011011012地下车库2510~2525备注包括空调负荷包括空调负荷包括空调负荷假定空调主机为冷水机组（二）负荷统计表1.居配已有初步设计（见设计图）序号建筑类型配电容量备注11#、3#楼、S14*1000kVA西南角，内置开关站22#、4#楼、S24*800kVA西玫瑰天街附近35#、7#楼、S34*1000kVA西北角46#、8#、9#楼、S44*1000kVA东北角2.商业配电估算序号建筑类型建筑面积负荷指标参考负荷计算配电容量1大润发超市23549.51052473专变2*1250kVA2东天街商业约3000160480专变2*315KVA（部分裕量）39#裙楼（1~3层）9997.24100999.7主体商业动力照明专变：2*1600KVA；主体商业空调专变：1*2000kVA（均考虑配置系数）大MALL三四层19618.31001961.8地下车库约2200025550预留广场用电、泛光用电、大屏、景观绿化用电等——1001、车库负荷指标含空调负荷，其他负荷中的空调负荷根据暖通冷负荷（平均冷指标180）进行推算，按能效比2.8估算：29615.54*200/2.8/0.85*0.8=1990.96KVA(功率因数0.85，需要系数0.8)；2、商业配电的配置系数Kp取0.8注：（四）变电所设置位置：优先考虑满足主体建筑功能的要求尽量靠近负荷中心从数量上尽量少设置部分供电回路采用放大电缆型号的方式去适应规范要求大小以及层高：根据常规配置进行了精确的布置，室内净高不低于3.6米配电室内容由甲方另行委托的电力设计院设计人员提供（五）商业电气设备房布置电气设备控制室住宅、公寓配电室大润发超市配电室天街配电室电影院、普通商业、KTV等负荷共用配电室超市空调机房配电室商业空调机房配电室天街配电室超市配电室住宅、公寓配电室商业配电室超市空调机房配电室商业空调机房配电室发电机房（五）居配配电室布置电业站示意4x800kVA天街配电室2x400kVA超市配电室2x630kVA超市空调机房配电室1x1250kVA商业配电室2x1600kVA商业空调机房配电室1x2000kVA变电所设备变压器(KVA)高压配电柜(KYN28A-12)低压配电柜(GCS)天街配电室2x4001113大润发超市配电室2x6301221商业配电室2x16001221超市空调机房配电室1x125034商业空调机房配电室1x200036（六）配电室主要电气设备（七）配电高压计量三套高压计量：商业一套高压计量系统超市一套高压计量系统天街一套高压计量系统（八）供配电系统主接线示意图一（九）供配电系统主接线示意图二（九）供配电系统主接线示意图三（十）配电低压计量针对商业后期经营管理需要，在满足现行规范的条件下，各项用电指标进行分项或分层计量（内部核算管理）所有商铺用户（大MALL、KTV、影城在设计时预留计量装置）端电表为一户一表（IC卡数字电表）住宅和公寓采用每户一表，楼层电表箱集中计量预留广场用电、立面用电、LED用电、景观绿化用电等（分别预留可单独设置计量装置）（十一）供电电缆选择消防电源:由配电室引至双电源自动切换箱引至消防设备控制箱电源线选用交联聚乙烯绝缘、聚烯烃护套低烟无卤阻燃耐火电力电缆（WDZAN-YJY-）、低烟无卤阻燃耐火交联聚乙烯绝缘铜芯线（WDZAN-BYJ-）。参考：江苏省工程建设标准《商业建筑设计防火规范》DGJ32/J67-2008。非消防电源根据适用场所不同（一级采用低烟无卤B类阻燃级别电缆，二级、三级采用低烟无卤C类阻燃电缆级别）。依据《民用建筑电气设计规范》JGJ16-2008、江苏省工程...
