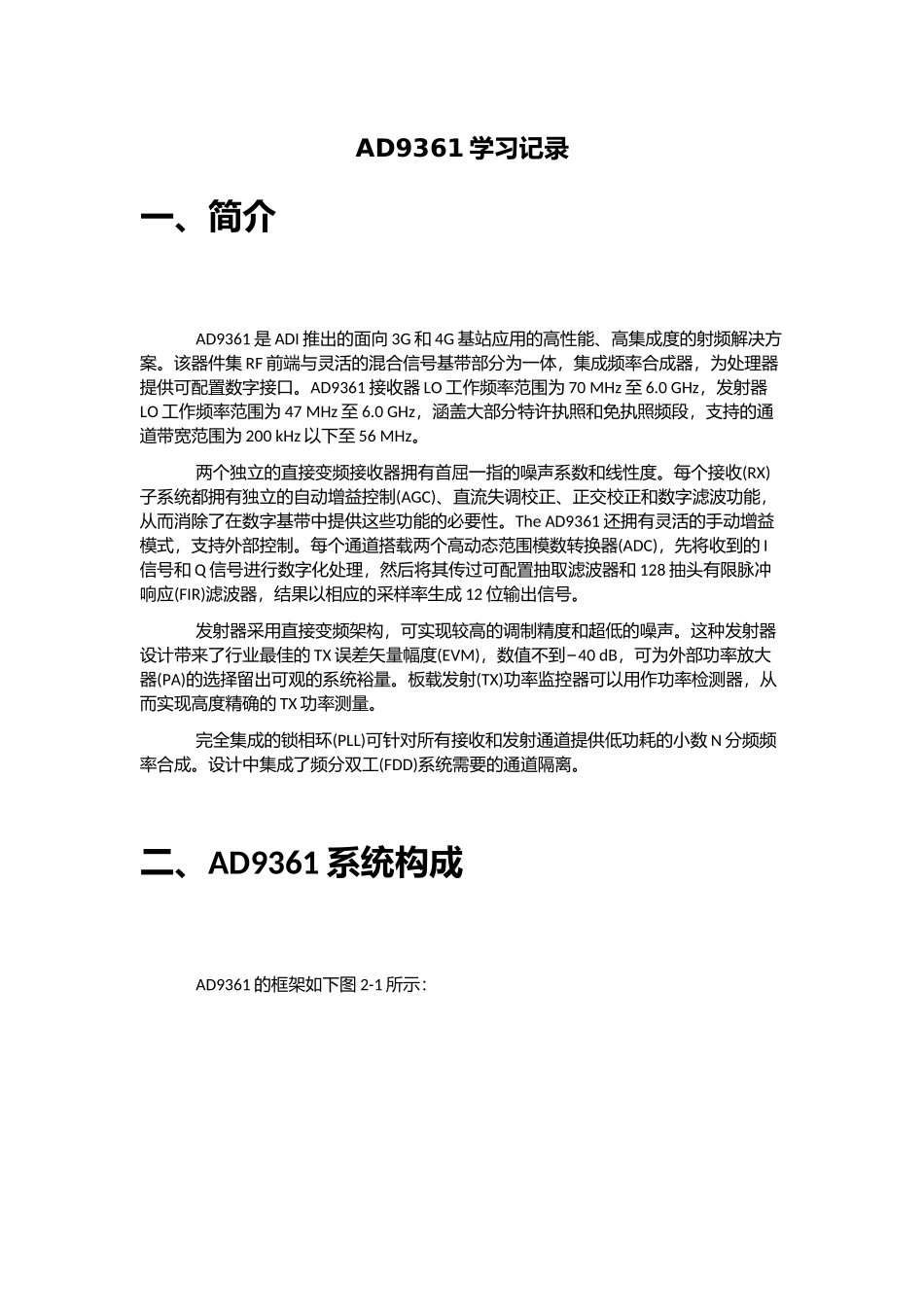

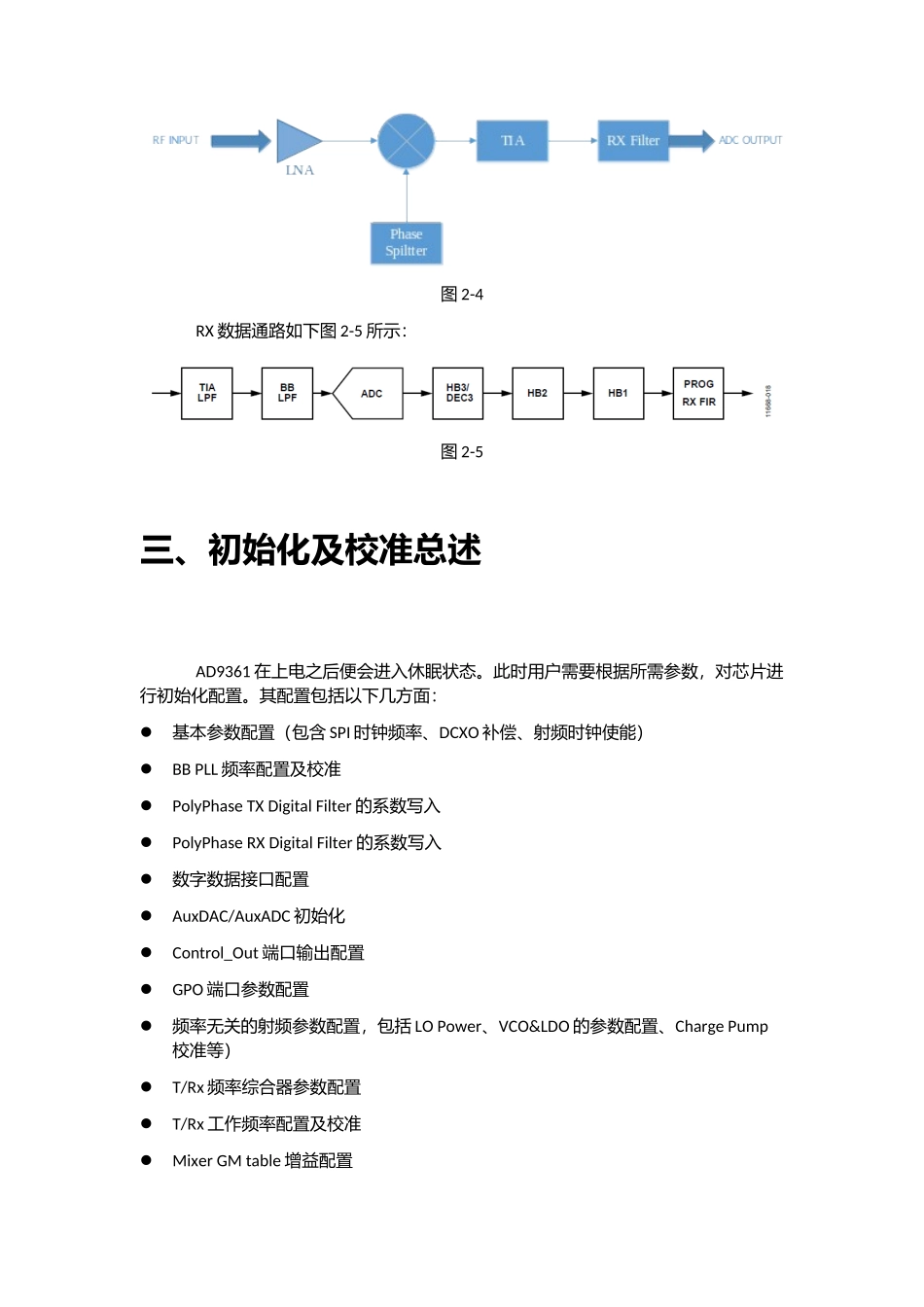

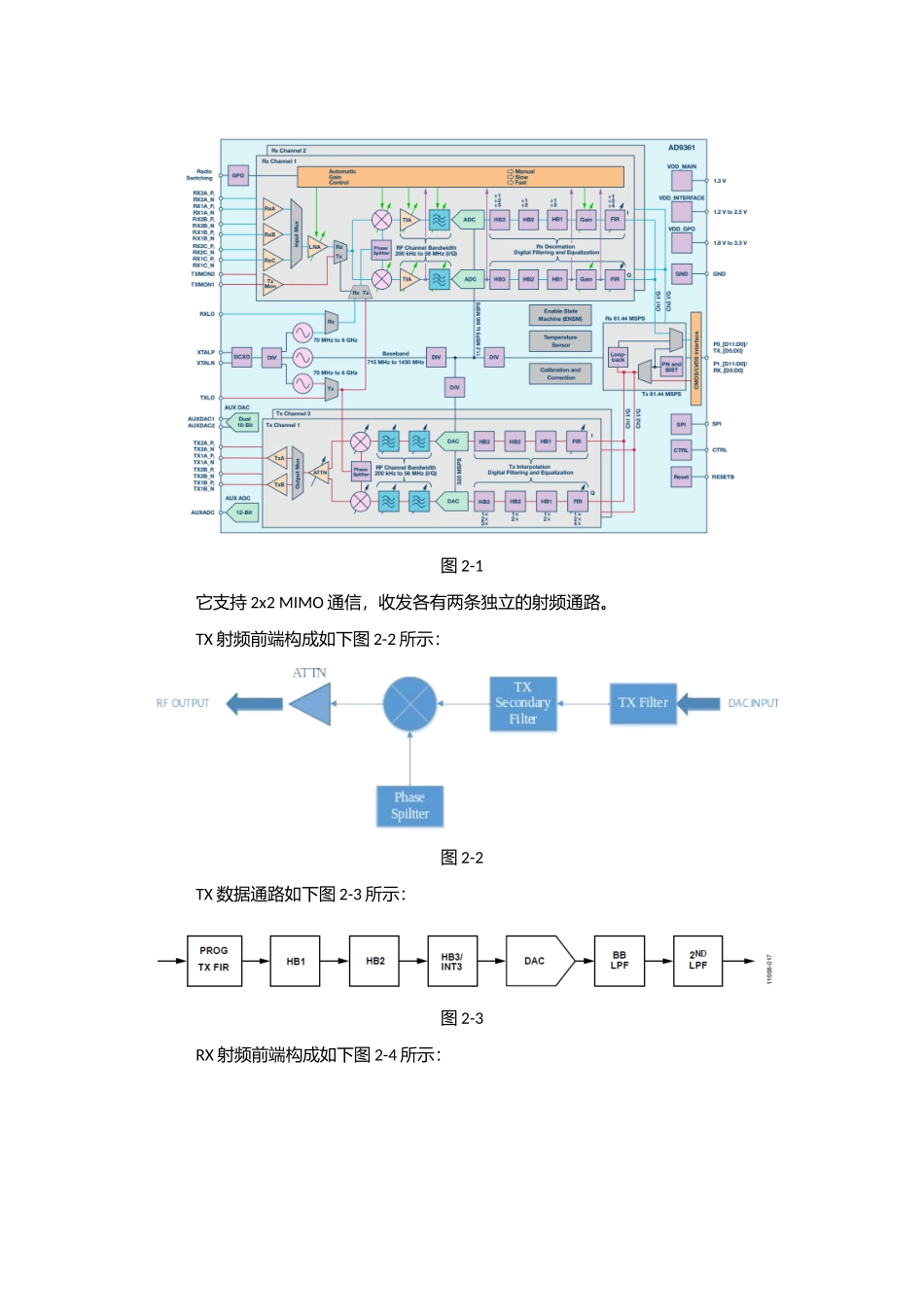

AD9361学习记录一、简介AD9361是ADI推出的面向3G和4G基站应用的高性能、高集成度的射频解决方案。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口。AD9361接收器LO工作频率范围为70MHz至6.0GHz，发射器LO工作频率范围为47MHz至6.0GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200kHz以下至56MHz。两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。TheAD9361还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业最佳的TX误差矢量幅度(EVM)，数值不到−40dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器，从而实现高度精确的TX功率测量。完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。二、AD9361系统构成AD9361的框架如下图2-1所示：图2-1它支持2x2MIMO通信，收发各有两条独立的射频通路。TX射频前端构成如下图2-2所示：图2-2TX数据通路如下图2-3所示：图2-3RX射频前端构成如下图2-4所示：图2-4RX数据通路如下图2-5所示：图2-5三、初始化及校准总述AD9361在上电之后便会进入休眠状态。此时用户需要根据所需参数，对芯片进行初始化配置。其配置包括以下几方面：基本参数配置（包含SPI时钟频率、DCXO补偿、射频时钟使能）BBPLL频率配置及校准PolyPhaseTXDigitalFilter的系数写入PolyPhaseRXDigitalFilter的系数写入数字数据接口配置AuxDAC/AuxADC初始化Control_Out端口输出配置GPO端口参数配置频率无关的射频参数配置，包括LOPower、VCO&LDO的参数配置、ChargePump校准等）T/Rx频率综合器参数配置T/Rx工作频率配置及校准MixerGMtable增益配置RXGaintable配置RX手动增益配置T/RX基带模拟滤波器校准（tune）RXTIA配置及校准二级TX滤波器校准ADC初始化BB/RFDC校准发射数据正交性校准（相当于IQ校准）TX增益配置RSSI及功率测量的初始化使用AD9361，我们主要关注的有五个方面：一是其中各器件的校准；二是有关滤波器的配置；三是有关数字部分接口的模式、工作方式的配置；四是射频工作状态机控制；五是有关T/Rx增益的配置。以下分4节对这几个方面分别阐述。四、时钟源和RF&BBPLL频率综合器由于时钟是整个芯片的核心，在介绍上节所述五方面之前，我们先详述一下AD9361的时钟、PLL和频率综合器。1、参考时钟及DCXOAD9361使用分数分频锁相环生成一个本地时钟为信号转换、数字滤波器、IO端口提供时钟源。这些PLL均需要一个参考时钟，这个时钟可以通过外部晶振提供，或者由外部晶体加上一个可变电容生成所需频率。在使用外部晶体的情况下，需使用DCXO补偿晶体频率来保证输出参考时钟稳定。2、RF&BBPLL频率综合器图4-1参考时钟输入后，分别进入3个独立的PLL（如图4-1所示），分别为T/RX频率综合器、基带PLL提供参考时钟源。3个PLL需各自进行校准。A）TX、RXPLL的锁定在FDD模式下，TX和RX的PLL可工作在不同频率下，它们同时开启；TDD模式下，TX和RX的PLL根据收发情况轮流开启。一般的TDD模式工作状态按照Rx-ALERT-Tx-ALERT-Rx跳转，基带通过跳转TXNRX信号来控制TX、RX状态的跳转，当TXNRX从0跳变到1时，RXPLL关闭，TXPLL开启并进行重新校准锁定，反之TXPLL关闭，RXPLL开启并重新校准锁定。TDD模式下每次PLL校准锁定的时间大概为45us~60us左右。不过假如系统每次收发帧所使用的载波频率不变，则不需每次打开TX或RX时重新进行校准，而沿用上一次的校准值。此时需要在一次校准过后将寄存器中的VCOCal比特关闭，这样可以明显得缩短信号收发...
