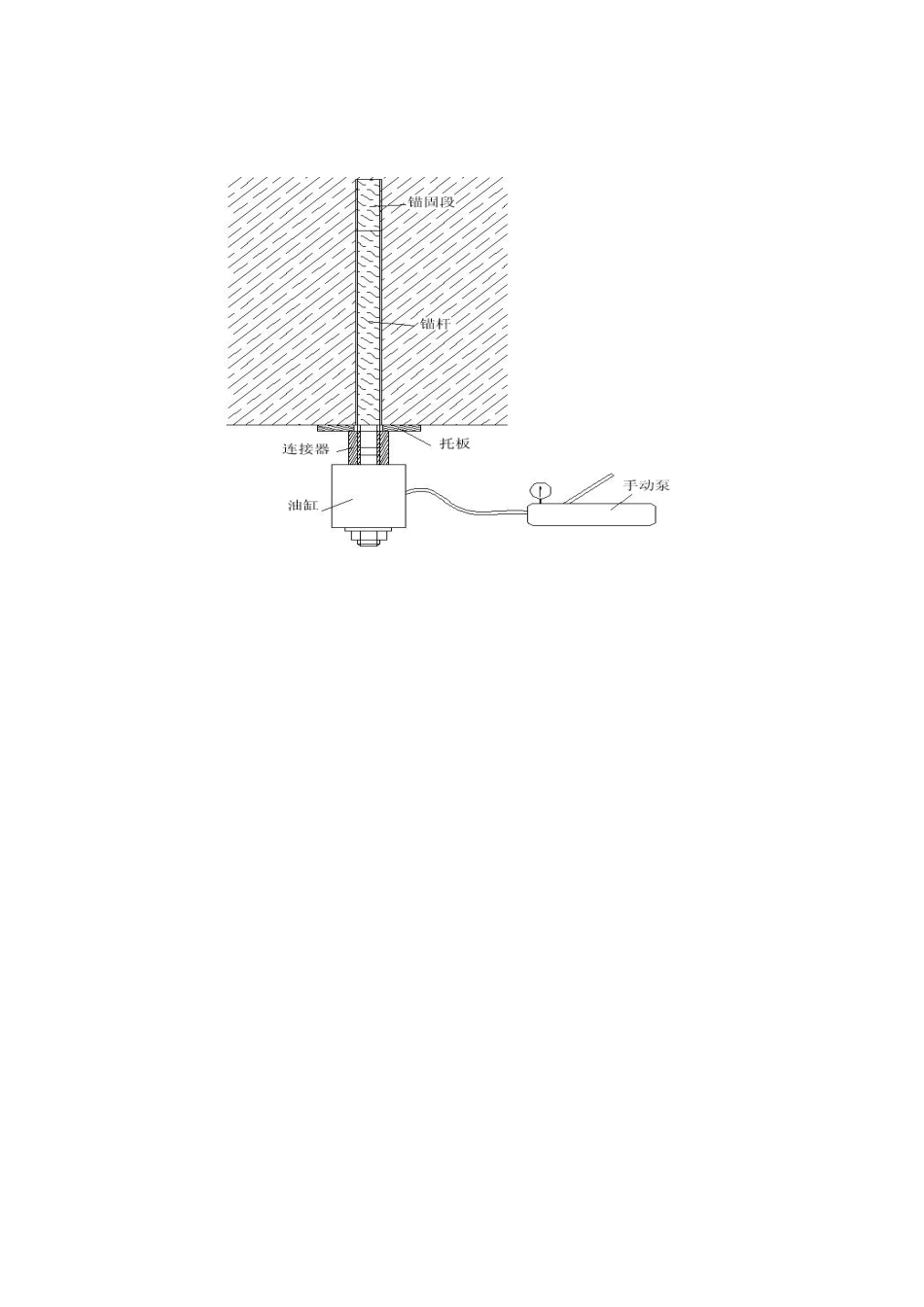

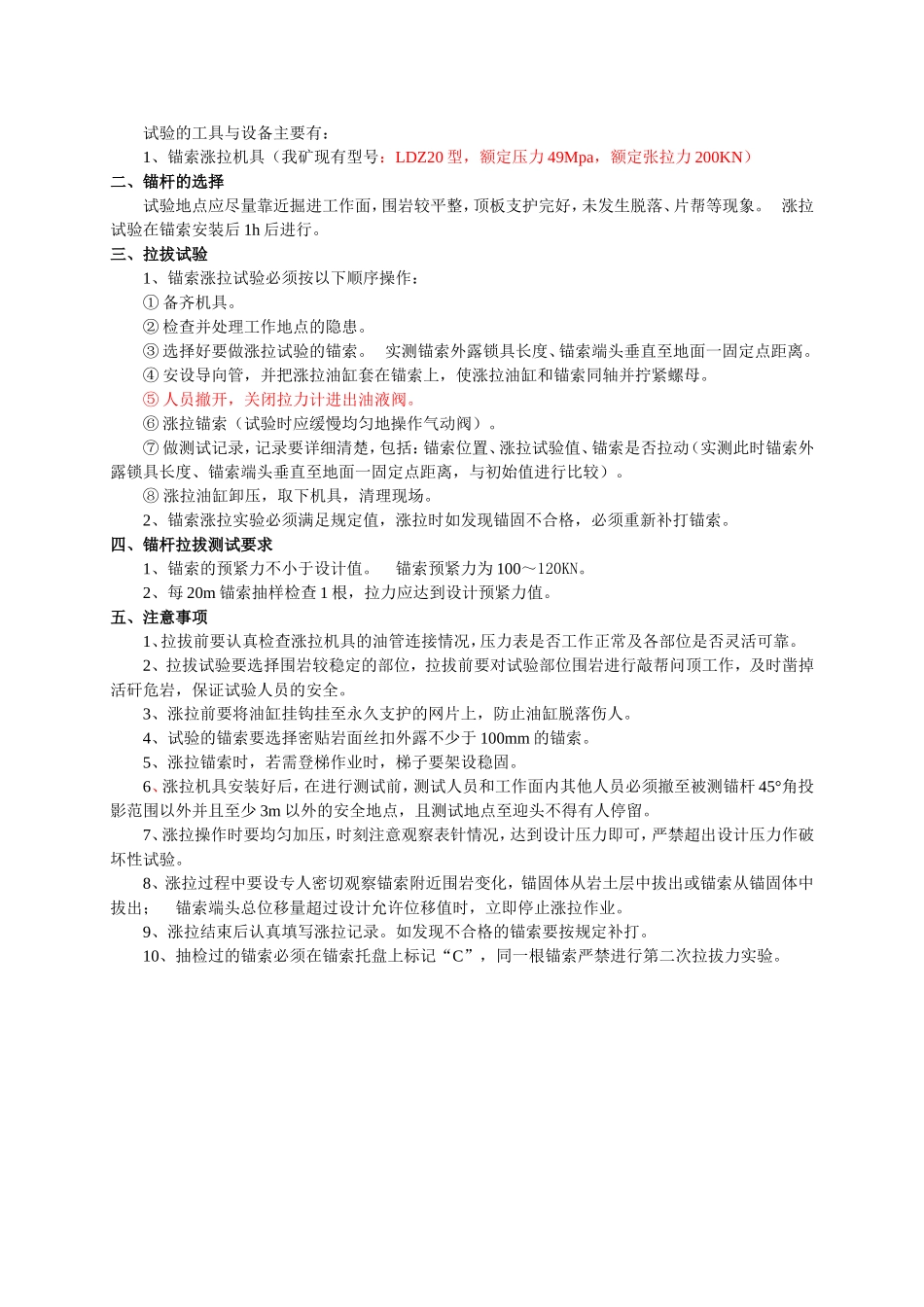

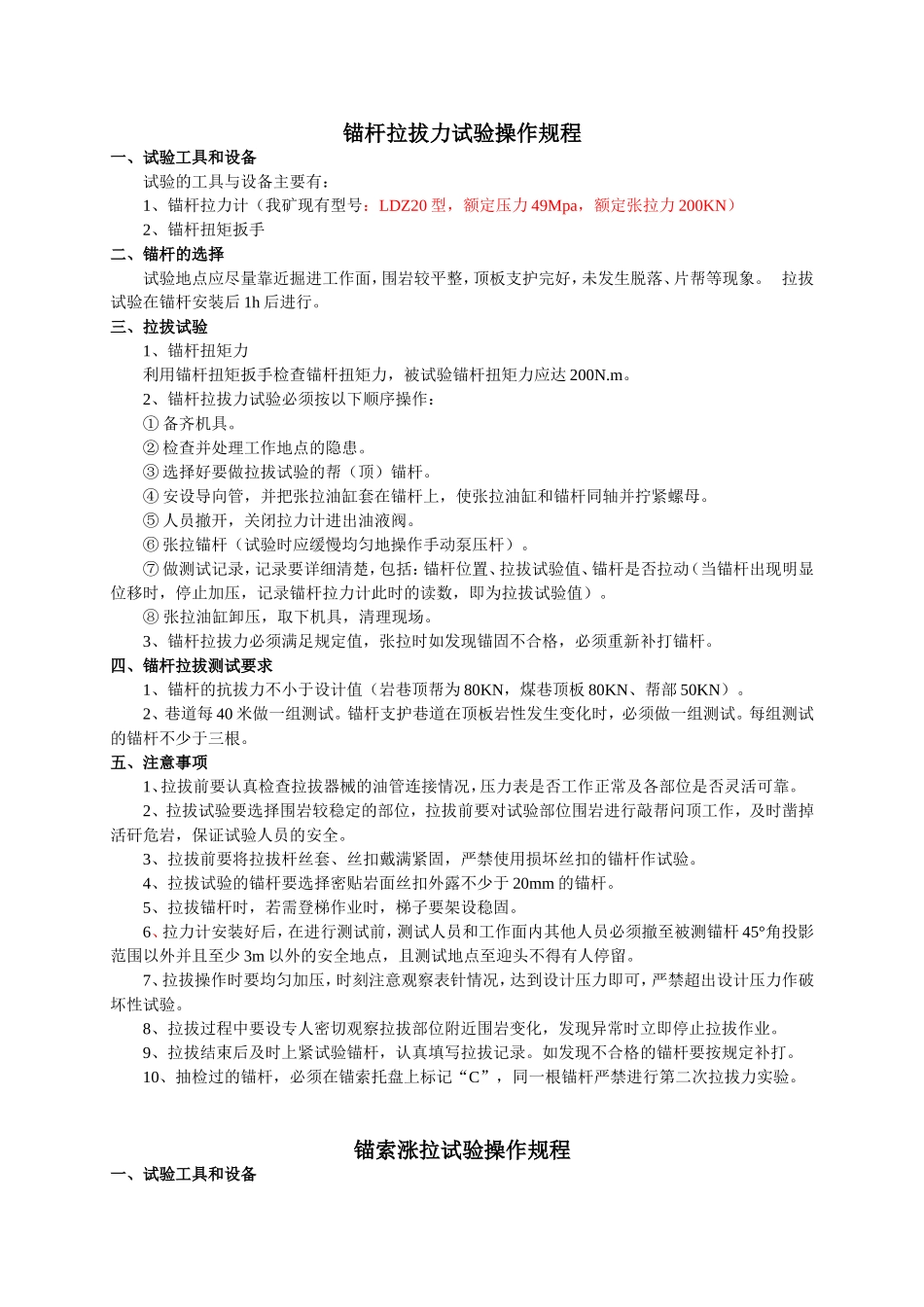

锚杆拉拔力试验操作规程一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号：LDZ20型，额定压力49Mpa，额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地点应尽量靠近掘进工作面，围岩较平整，顶板支护完好，未发生脱落、片帮等现象。拉拔试验在锚杆安装后1h后进行。三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力，被试验锚杆扭矩力应达200N.m。2、锚杆拉拔力试验必须按以下顺序操作：①备齐机具。②检查并处理工作地点的隐患。③选择好要做拉拔试验的帮（顶）锚杆。④安设导向管，并把张拉油缸套在锚杆上，使张拉油缸和锚杆同轴并拧紧螺母。⑤人员撤开，关闭拉力计进出油液阀。⑥张拉锚杆（试验时应缓慢均匀地操作手动泵压杆）。⑦做测试记录，记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动（当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值）。⑧张拉油缸卸压，取下机具，清理现场。3、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格，必须重新补打锚杆。四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN，煤巷顶板80KN、帮部50KN）。2、巷道每40米做一组测试。锚杆支护巷道在顶板岩性发生变化时，必须做一组测试。每组测试的锚杆不少于三根。五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全。3、拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验。4、拉拔试验的锚杆要选择密贴岩面丝扣外露不少于20mm的锚杆。5、拉拔锚杆时，若需登梯作业时，梯子要架设稳固。6、拉力计安装好后，在进行测试前，测试人员和工作面内其他人员必须撤至被测锚杆45°角投影范围以外并且至少3m以外的安全地点，且测试地点至迎头不得有人停留。7、拉拔操作时要均匀加压，时刻注意观察表针情况，达到设计压力即可，严禁超出设计压力作破坏性试验。8、拉拔过程中要设专人密切观察拉拔部位附近围岩变化，发现异常时立即停止拉拔作业。9、拉拔结束后及时上紧试验锚杆，认真填写拉拔记录。如发现不合格的锚杆要按规定补打。10、抽检过的锚杆，必须在锚索托盘上标记“C”，同一根锚杆严禁进行第二次拉拔力实验。锚索涨拉试验操作规程一、试验工具和设备试验的工具与设备主要有：1、锚索涨拉机具（我矿现有型号：LDZ20型，额定压力49Mpa，额定张拉力200KN）二、锚杆的选择试验地点应尽量靠近掘进工作面，围岩较平整，顶板支护完好，未发生脱落、片帮等现象。涨拉试验在锚索安装后1h后进行。三、拉拔试验1、锚索涨拉试验必须按以下顺序操作：①备齐机具。②检查并处理工作地点的隐患。③选择好要做涨拉试验的锚索。实测锚索外露锁具长度、锚索端头垂直至地面一固定点距离。④安设导向管，并把涨拉油缸套在锚索上，使涨拉油缸和锚索同轴并拧紧螺母。⑤人员撤开，关闭拉力计进出油液阀。⑥涨拉锚索（试验时应缓慢均匀地操作气动阀）。⑦做测试记录，记录要详细清楚，包括：锚索位置、涨拉试验值、锚索是否拉动（实测此时锚索外露锁具长度、锚索端头垂直至地面一固定点距离，与初始值进行比较）。⑧涨拉油缸卸压，取下机具，清理现场。2、锚索涨拉实验必须满足规定值，涨拉时如发现锚固不合格，必须重新补打锚索。四、锚杆拉拔测试要求1、锚索的预紧力不小于设计值。锚索预紧力为100～120KN。2、每20m锚索抽样检查1根，拉力应达到设计预紧力值。五、注意事项1、拉拔前要认真检查涨拉机具的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全。3、涨拉前要将油缸挂钩挂至永久支护的网片上，防止油缸脱落伤人。4、试验的锚索要选择密贴岩面丝扣外露不少于100mm的锚索。5、涨拉锚索时，若需登梯作业时，梯子要架设稳固。6、涨拉机具安装好后，在进行测试前，测试人员和工作面内其他人员必须撤...
