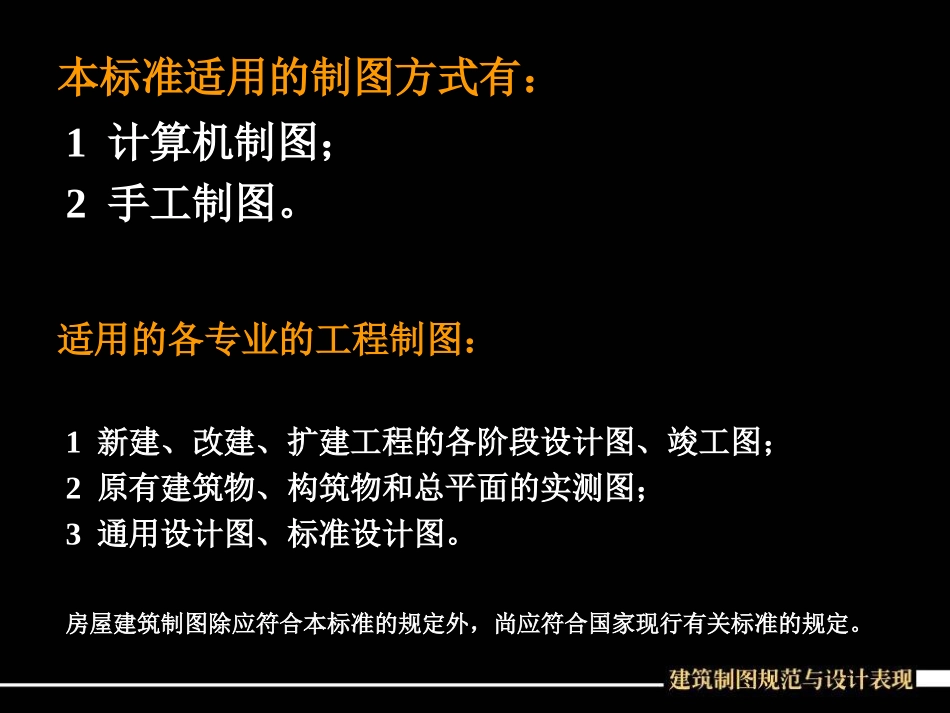

GB50001-2010《房屋建筑制图统一标准》第一部分总则制图标准的目的是什么为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。制图标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。本标准适用的制图方式有：1计算机制图；2手工制图。适用的各专业的工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。第二部分图纸图纸规格A0841×1189A1594×841A2420×594A3297×420A4210×297（单位：毫米）图纸幅面及图框尺寸加长特殊图纸幅面•图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长横式图纸立式图纸标题栏图纸编排顺序•工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。•各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。第三部分图线线型宽度线宽组图框线、标题栏线的宽度第三部分图线线型第三部分图线线型实线－粗实线（如2.0）1）平、剖面图中被剖切的主要建筑构造轮廓线2）建筑立面图的外轮廓线3）平、立、剖面的剖切符号第三部分图线第三部分图线线型实线－中实线（如1.0）1）平、剖面图中被剖切的次要建筑构造轮廓线2）建筑平、立、剖面图中建筑构配件的轮廓线第三部分图线第三部分图线线型实线－细实线（如0.5）细图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号、引出线等第三部分图线线型虚线1）建筑构配件不可见的轮廓线2）拟扩建的建筑物轮廓线3）图例线二层平面图首层平面图第三部分图线线型单点长划线中心线、对称线、定位轴线双点长划线假想轮廓线，用地红线折断线不需画全的断开界线注意第四部分字体字高长仿宋字高宽关系拉丁字母、阿拉伯数字与罗马数字的书写规则字高不应小于2.5mm。宜采用单线简体或ROMAN字体。需要注意的如四分之三百分之二十五一比二十应写成3/425%1:20第五部分比例常用比例比例的注写第六部分符号剖切符号1）位置线及方向线2）编号4）转折符号第六部分符号索引符号1）形式2）编号3）索引剖面详图详图符号第六部分符号引出线1）引出线2）共用引出线3）多层引出线第六部分符号对称符号连接符号指北针变更云线第七部分轴线轴线位置结构（墙、柱）中线第八部分图例材料图例1）常用图例2）图例比例材料图例第八部分图样画法投影法视图布置分区绘制分区绘制分层剖切第十部分尺寸标注1）尺寸标注形式（长度、半径、角度）2）尺寸排列3）标高第十部分尺寸标注1）尺寸标注形式（长度、半径、角度）2）尺寸排列3）标高第十部分尺寸标注1）尺寸标注形式（长度、半径、角度）2）尺寸数字3）标高第十部分尺寸标注1）尺寸标注形式（长度、半径、角度）2）尺寸排列3）标高•计算机制图文件可分为工程图库文件和工程图纸文件，工程图库文件可在一个以上的工程中重复使用；工程图纸文件只能在一个工程中使用。•建立合理的文件目录结构，可对计算机制图文件进行有效的管理和利用。第十一部分计算机制图文件一般规定工程图纸的编号第十一部分计算机制图文件•计算机制图文件的命名第十一部分计算机制图文件协同设计与计算机制图文件第十一部分计算机制图文件•1采用协同设计方式，应根据工程的性质、规模、复杂程度和专业需要，合理、有序地组织计算机制图文件，并据此确定设计团队成员的任务分工；•2采用协同设计方式组织计算机制图文件，应以减少或避免设计内容的重复创建和编辑为原则，条件许可时，宜使用计算机制图文件参照方式；•3为满足专业之间协同设计的需要，可将计算机制图文件划分为各专业共用的公共图纸文件、向其它专业提供的资料文件和仅供本专业使用的图纸文件；•4为满足专业内部协同设计的需要，可将本专业的一个计算机制图文件分解为若干零件图文件，并建立零件图文件与组装图文件之间的联系。•图层名宜选用本标准附录A和附录B所列出的常用图层名称。第十二部分计算机制图文件的图层第十二...
