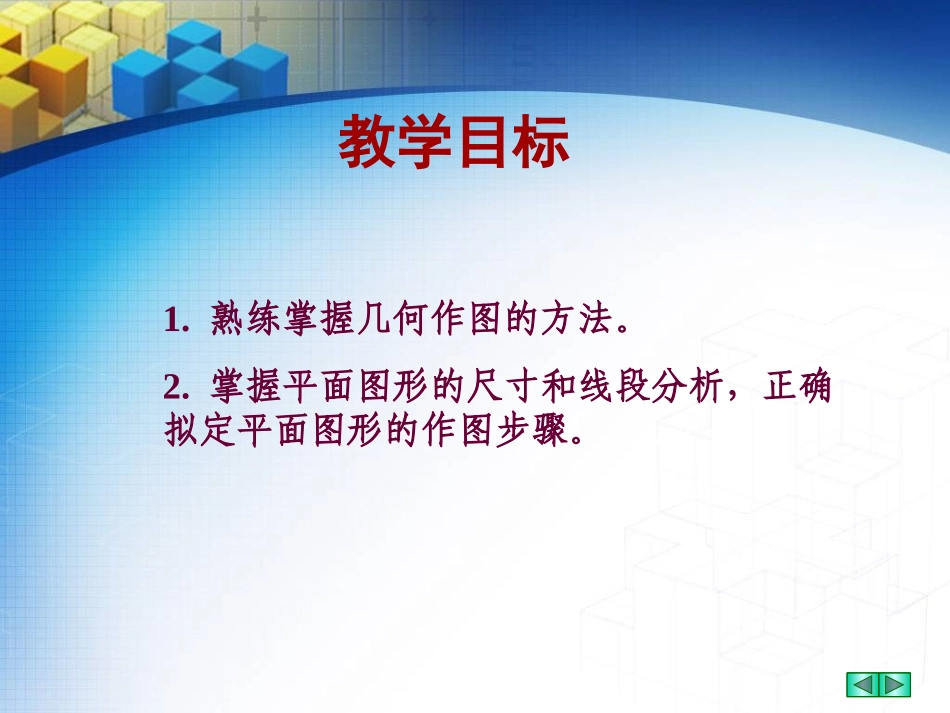

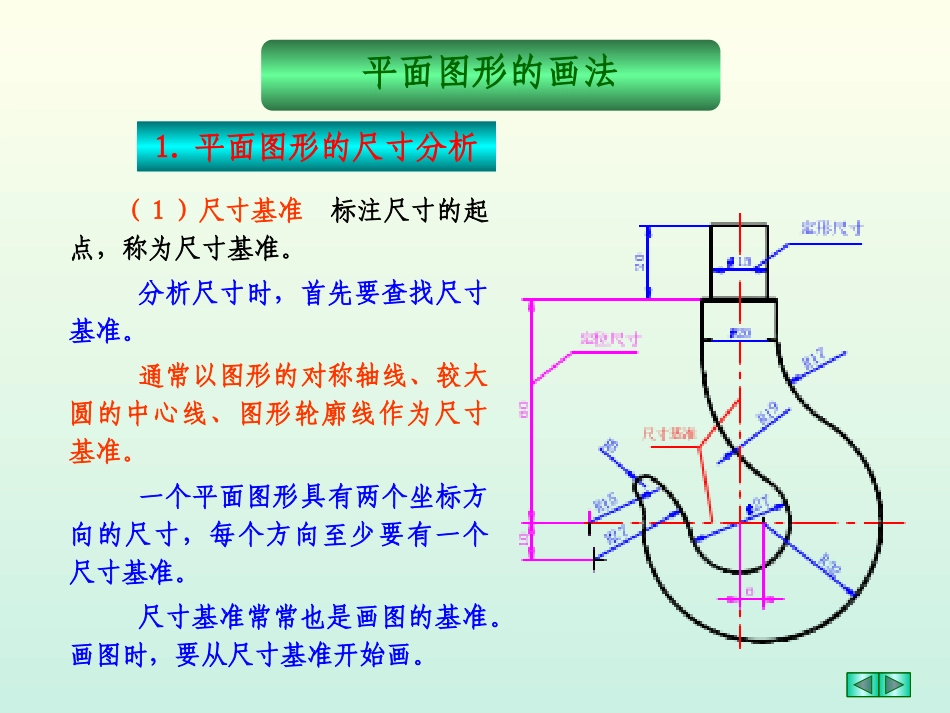

任务一：平面图形的绘制杨学平民勤职业中等专业学校制图实训教学目标1.熟练掌握几何作图的方法。2.掌握平面图形的尺寸和线段分析，正确拟定平面图形的作图步骤。1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析（1）尺寸基准标注尺寸的起点，称为尺寸基准。分析尺寸时，首先要查找尺寸基准。通常以图形的对称轴线、较大圆的中心线、图形轮廓线作为尺寸基准。一个平面图形具有两个坐标方向的尺寸，每个方向至少要有一个尺寸基准。尺寸基准常常也是画图的基准。画图时，要从尺寸基准开始画。1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析（2）尺寸分类根据尺寸的作用，平面图形中的尺寸可分为两类：1)定形尺寸决定平面图形形状的尺寸，称为定形尺寸。如圆的直径、圆弧半径、多边形边长、角度大小等均属定形尺寸。如下图中20、Φ27、R32等。1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析2)定位尺寸决定平面图形中各组成部分与尺寸基准之间相对位置的尺寸，称为定位尺寸。如圆心、封闭线框、线段等在平面图形中的位置尺寸。如图6、10、60。注意：有的尺寸，既是定形尺寸，又是定位尺寸。1.3.5.平面图形的画法平面图形的画法2.平面图形的线段分析直线的作图比较简单，只分析圆弧的性质。手工画圆和圆弧，需知道半径和圆心位置尺寸，根据图中所给定的尺寸，圆弧分为三类：(1)已知圆弧半径和圆心位置的两个定位尺寸均为已知的圆弧。根据图中所注尺寸能直接画出。如图中的Φ27、R32。1.3.5.平面图形的画法平面图形的画法2.平面图形的线段分析(2)中间圆弧已知半径和圆心的一个定位尺寸的圆弧。它需与其一端连接的线段画出后，才能确定其圆心位置。如图中R15、R27。(3)连接圆弧只已知半径尺寸，而无圆心的两个定位尺寸的圆弧。它需要与其两端相连接的线段画出后，通过作图才能确定其圆心位置。如图中R3、R28、R40。1.3.5.平面图形的画法平面图形的画法3.平面图形的画图步骤平面图形中，当有几个圆弧连接时，在两个已知圆弧间可以有任意个中间圆弧(也可以没有)，但是必须有，也只能有一个连接圆弧。掌握这一规律，通过线段分析，即可知道该平面图形能否画出，其尺寸是否标注完全、合理。平面图形的画图步骤：一般从图形的基准线画起，再按已知线段、中间线段、连接线段的顺序作图。对圆弧来说,先画已知圆弧,再画中间圆弧、最后画连接圆弧。1.3.5.平面图形的画法平面图形的画法3.平面图形的画图步骤(1)画底稿线按正确的作图方法绘制，要求图线细而淡，图形底稿完成后应检查，如发现错误，应及时修改，擦去多余的图线。(2)标注尺寸为提高绘图速度，可一次完成。(3)描深图线可用铅笔或墨线笔描深线，描绘顺序宜先细后粗、先曲后直、先横后竖、从上到下、从左到右、最后描倾斜线。(4)填写标题栏及其它说明文字应该按工程字要求写。(5)修饰并校正全图。1.3.5.平面图形的画法平面图形的画法举例吊钩的画图步骤（a）画基准线（b）画已知线段（c）画中间线段（d）画连接线段（e）修饰并校正全图小结1.绘制平面图形必须严格遵守机械制图国家标准的有关规定，树立标准化的观念。2.熟练掌握绘制几何图形的方法和步骤。3.熟练掌握徒手绘图的基本方法。谢谢指导再见
