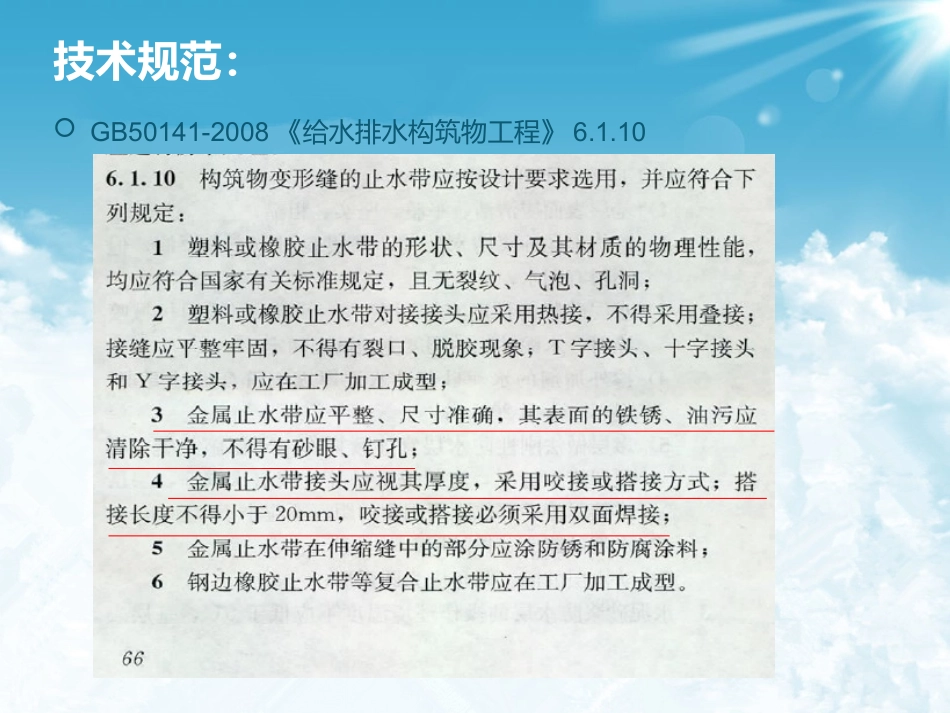

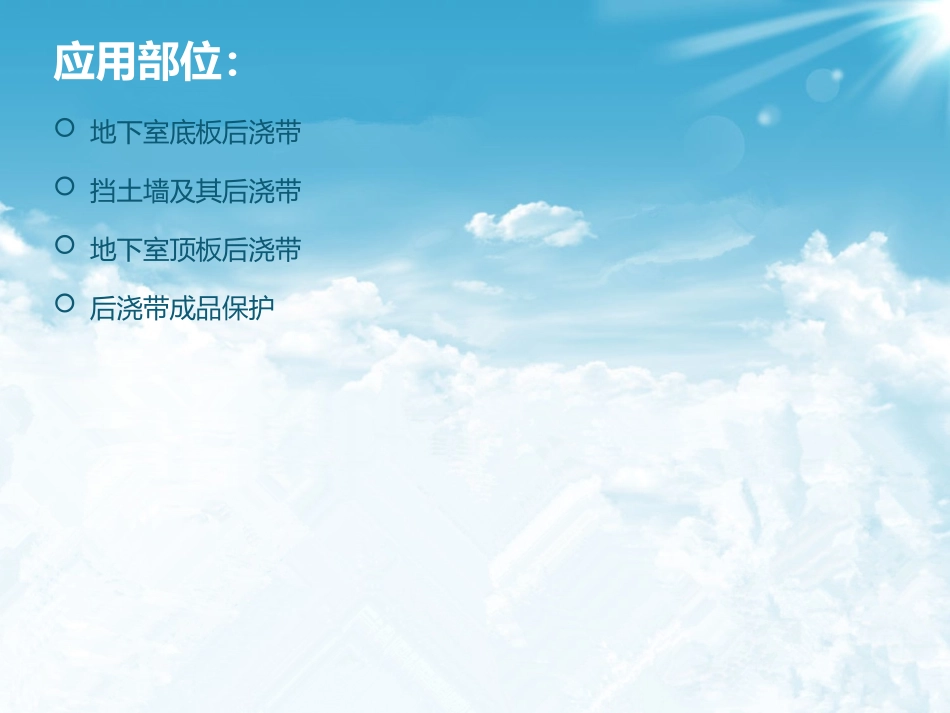

止水钢板施工工艺应用部位：地下室底板后浇带挡土墙及其后浇带地下室顶板后浇带后浇带成品保护技术规范：GB50141-2008《给水排水构筑物工程》6.1.10补充说明：钢板止水带安装时折边面向迎水面，并设置控制标高与位置限位，钢板止水带焊缝必须严密。第一次砼浇筑高度为钢板止水带宽度的一半止水钢板应避开构件主筋，当穿越箍筋时，箍筋应设置90度折钩与钢板焊接。止水钢板：G04-1a说明4沉降后浇带做法：G04-1a说明5，后浇膨胀加强带做法：挡土墙后浇带做法：铁丝网安装示意图：后浇带止水钢板安装示意图：后浇带止水钢板安装在剪力墙绑扎过程中穿插止水钢板施工在挡土墙中安装示意图：用短钢筋焊接固定在墙纵筋上转角做法：挡土墙后浇带做法：焊缝严密：止水钢板穿过柱子时，柱箍做法：止水钢板穿过柱子时，柱箍做法：砼浇筑分两次，混凝土时，预埋300mmx3mm的钢板，其中有10-15cm的上部露在外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用砼浇筑完成效果：后浇带成品保护成品保护示意图转角做法：
