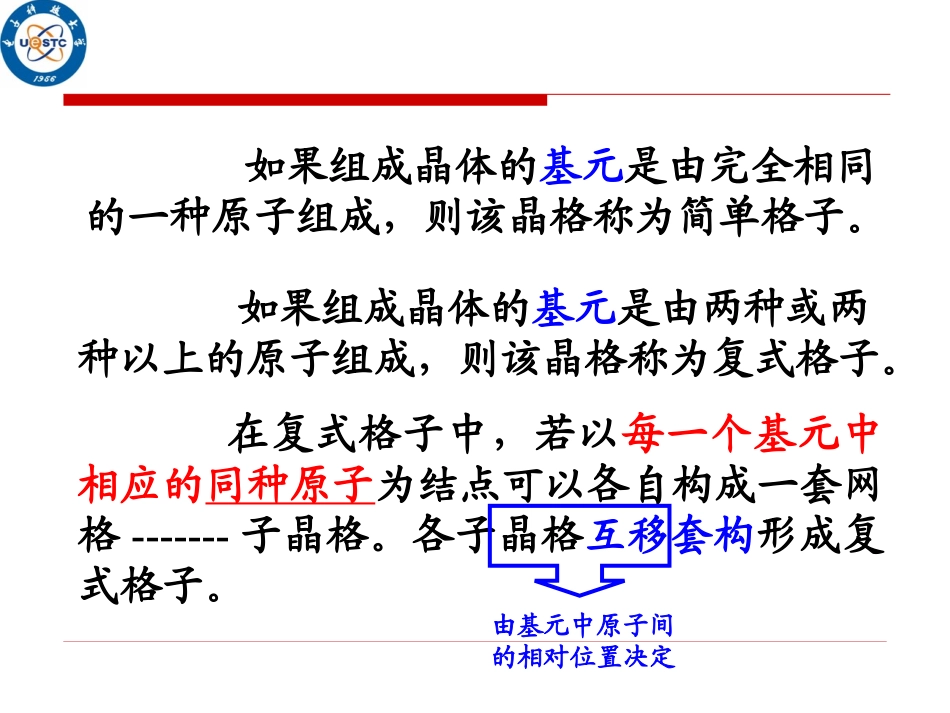

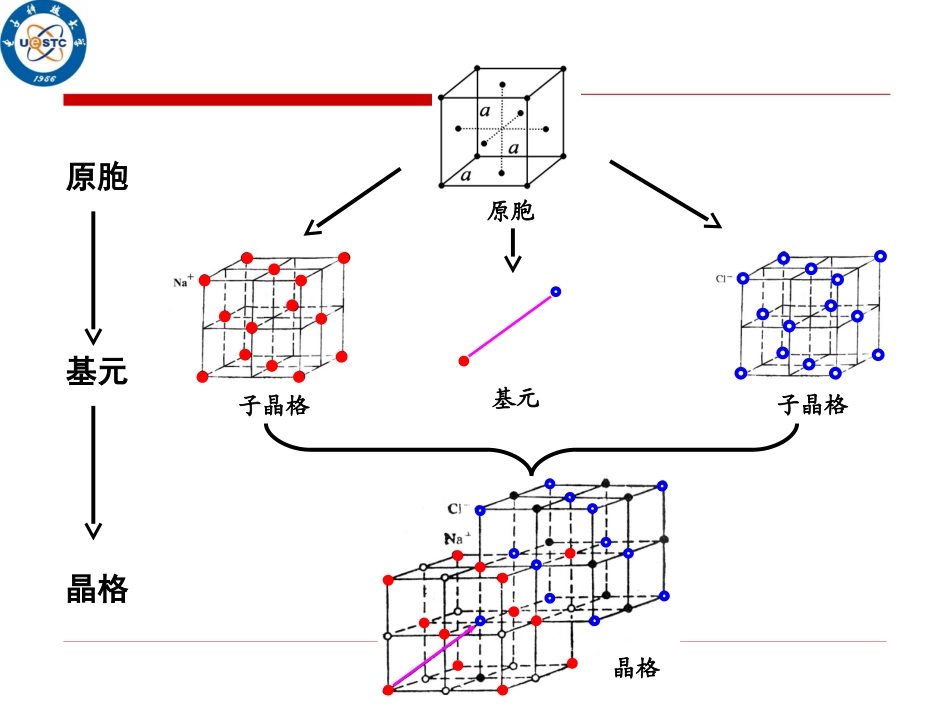

为了看清原子或离子在空间的排列规律，用一些较小的圆球作为晶体中原子或离子的模型，又用直线将圆球连接起来，构成了晶体格子，简称晶格。一、晶格：第三节常见的晶体结构如果组成晶体的基元是由两种或两种以上的原子组成，则该晶格称为复式格子。在复式格子中，若以每一个基元中相应的同种原子为结点可以各自构成一套网格-------子晶格。各子晶格互移套构形成复式格子。如果组成晶体的基元是由完全相同的一种原子组成，则该晶格称为简单格子。由基元中原子间的相对位置决定原胞子晶格子晶格基元晶格原胞基元晶格1.氯化铯结构氯化铯（CsCl）是另一种典型的离子晶体，它的晶体结构如图所示。CsCl二、典型材料的晶体结构Cl+子晶格Cs+子晶格晶格基元原胞简单立方晶格与基元CsCl晶体:简单立方Cl-和Cs+各自构成一套简单立方结构的子晶格，CsCl结构是这两个子晶格沿立方体空间对角线方向平移1/2空间对角线长度套构而成的。所以，CsCl结构是简单立方结构，而不是体心立方结构。2.氯化钠结构氯化钠晶体由氯原子和钠原子组成的晶格基元原胞原胞子晶格子晶格基元晶格由Na+和Cl-各自构成一套面心立方格子，它们彼此沿对角线方向平移1/2套构形成了.3.金刚石结构原子除了占据立方体的顶角和面心位置外，在面心立方的晶胞内还有4个原子，这4个原子分别位于4个空间对角线的1/4处。（1/4，1/4，1/4），（3/4，3/4，1/4）（1/4，3/4，3/4），（3/4，1/4，3/4）在正四面体中心位置的碳原子其价键的取向同四面体顶角上的碳原子价键取向是不同的，所以，这两种碳原子的周围环境情况是不相同的，因此，金刚石结构是复式格子。金刚石可以看成是由两个面心立方的子晶格彼此沿空间对角线平移1/4长度套构而成的。晶格基元原胞晶格与基元原胞4.闪锌矿结构（ZnS）ZnS和金刚石具有相似的结构，但我们常称ZnS具有“闪锌矿结构”。在ZnS晶体中，Zn和S分别组成面心立方结构的子晶格，这两个子晶格彼此沿空间对角线平移1/4空间对角线长度套构而成。5.钙钛矿结构钙钛矿结构以CaTiO3的结构为代表，许多铁电、介电、压电、光电以及高温超导材料都具有钙钛矿结构，如：BaTiO3,PbZrO3,LiNbO3,LiTaO3等等。现在，我们以BaTiO3为例，介绍这种类型的结构。基元：Ba、Ti、OⅠ、OⅡ、OⅢ晶格基元原胞简单立方整个BaTiO3晶格可以看成是由Ba、Ti、OⅠ、OⅡ、OⅢ各自构成的简单立方格子套构而成的。201303056.密堆积结构(1)、密堆积结构常见于金属晶体。(2)、密堆积结构只存在于由一种原子组成的晶体。(3)、密堆积结构可以最有效地占据空间。(4)、在几何处理上，可以将原子看成是刚性的小球。(5)、密堆方式：立方密堆和六角密堆第一层：每个小球与6个小球紧密相邻平铺构成第一层，在第一层，每三个小球之间存在一个间隙，每个小球周围有6个间隙，分别标记为间隙B和C，标记第一层为A层。第二层：小球放置在第一层之上的间隙B位置，其在面内的整体排列也与第一层一样，标记为B层。第三层：有两种密堆积方式，分别对应于两种密堆积结构，一种是立方密堆积结构，另一种是六角密堆积结构。立方密堆积：第三层小球堆放在间隙C的位置之上,标记第三层为C层，第四层再堆放在第一层小球位置之上,即重复A层，这样就形成了ABCABCA…的堆积方式。图1.13.立方密堆（111）面立方密堆具有立方密堆积结构的元素晶体：PtPt惯用原胞B1B2B3AC1C2C3A六角密堆积：第三层小球放在第一层小球之上，即重复第一层的排列，这样就形成了ABABAB….的密堆积方式。基元和初基原胞六角密堆具有六方密堆积结构的元素晶体：Ti、Zr、Y等Ti三、表征晶体结构的重要概念1、原子半径对于由同种元素原子构成的晶体，原子半径r通常是指元胞中相距最近的两个原子之间距离的一半。它与晶格常数a之间有一定的关系，可由此求得r。2、配位数晶体中任一原子最近邻的原子数目。配位数越大，晶体中原子排列越紧密。3、致密度指晶体中原子所占总体积与晶体总体之比，又称空间利用率。anvvn::avv原子体积元胞体积课堂练习：求解：体心立方、六角密堆积结构的致密度？43ra34raanvv111828n3334432()0.683arnvrvaa在体对角...
