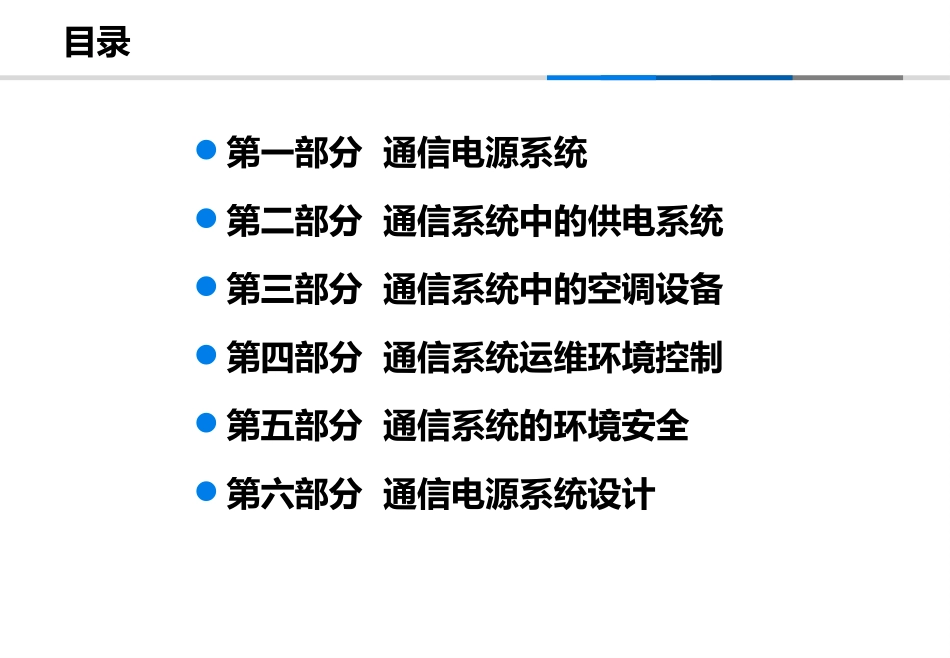

设备环境中级通信工程师培训资料小0出品目录第一部分通信电源系统第二部分通信系统中的供电系统第三部分通信系统中的空调设备第四部分通信系统运维环境控制第五部分通信系统的环境安全第六部分通信电源系统设计第一部分通信电源系统•1.1通信电源系统概述•1.2交流供电系统•1.3直流供电系统•1.4电源系统的维护与测试（注：含课本第一、二章内容）对局（站）内各种通信设备及建筑负荷等提供用电的设备和系统的总称。1.1通信电源系统概述通信电源系统定义供电可靠性供电稳定性供电经济型供电灵活性通信电源系统的基本要求不允许电源系统故障停电和瞬间断电主要体现在交流和直流电源质量上1.1通信电源系统概述类别特点交流电源质量核心指标：电压和频率供电方式：TN-S制（三相五线制），相电压：220V，线电压：380V，频率：50Hz供电通信设备：输入电压变化范围为额定电压+5%~-10%供电整流设备：输入交流电压变化范围为额定电压+10%~-15%若供电电压超出允许范围，低压交流电源的频率变化范围为额定值的±4%以内，电压波形正弦畸变率应不大于5%直流电源质量核心指标：电压和杂音机架直流输入端子处的-48V电压变动范围：-40V~-57V电话衡重杂音小于2mV1.1通信电源系统概述通信电源基础电源（一次电源）交流基础电源高压变配电低配电直流基础电源机架电源（二次电源）交流基础电源：经由市电或备用发电机组（含移动电站）提供的低压交流电源直流基础电源：为各种通信设备和二次电源设备或装置提供直流电压的电源。额定电压：-48V二次电源：装在通信设备机架上的电源，又称机架电源1.1通信电源系统概述通信电源系统的供电方式集中供电方式分散供电方式混合供电方式所有的供电设备均放在电力室，由变电站和备用发电机组组成的交流供电系统一般应采用集中供电方式。电力室只保证交流供电，即将交流电源直接送入个通信楼层或通信机房，直流电源则由分散设置在通信楼层或通信机房的整流设备、蓄电池组、直流配电屏组成的供电系统就近供电于各通信设备。一些特殊的通信供电系统中，如光缆中继站和微波无人值守中继站，通常采用交流电源盒太阳电池方阵（或风能等电源）相结合的混合供电方式电源系统。1.1通信电源系统概述集中供电方式混合供电方式分散供电方式1.1通信电源系统概述集中供电方式分散供电方式系统组成交流供电系统、直流供电系统、接地系统、监控系统交流供电系统、直流供电系统、接地系统、监控系统系统优点1.供电设备与通信设备分开，相互干扰小；2.供电容量大，设备集中，便于专人维护1.供电可靠性高；2.供电经济性高；3.供电系统灵活性高；4.运行维护费用低系统缺点1.供电可靠性差2.供电经济性差3.基础投资费用大、系统扩容困难1.为了降低楼板的和中要求，蓄电池组在容量和放电时长的选择上偏小；2.供电方式需要考虑电磁兼容性1.1通信电源系统概述设备交流供电系统高压开关柜、电力变压器、交流配电屏、柴油发电机组、电容补偿柜、交流自动稳压器、UPS设备等直流供电系统高频开关型整流器、直流-直流变换器、蓄电池组、直流配电屏、太阳能电池方阵等接地与防雷系统接地装置与接地盒等电源监控系统采集器、协议变换器、监控计算机等电器电磁电器、低压电器、高压电器、避雷器等1.2交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、市电油机转换屏、低压电容器屏、交流调压稳压设备以及连接馈线组成的供电总体。交流供电系统交流高压配电系统（6kV或10kV系统）交流低压配电系统（380/220V系统）通信电源系统的基本要求1.2交流供电系统分类供电方式不可用度指标一类两个稳定可靠的独立电源引入两路供电线，不同时检修平均月市电故障次数≤1次平均每次故障持续时间≤0.5h市电的年不可用度应＜6.8X二类1.从两个以上独立电源构成的稳定可靠的环形网上引入一路供电方式2.从一个稳定可靠的电源或从稳定可靠的输出线路上引入一路供电线的供电方式平均月市电故障次数≤3.5次平均每次故障持续时间≤6h市电的年不可用度应＜3X三类从一个电源映入一路供电线的供电方式平均月市电故障次数≤4.5次平均每次故障持续时间≤8h市...
