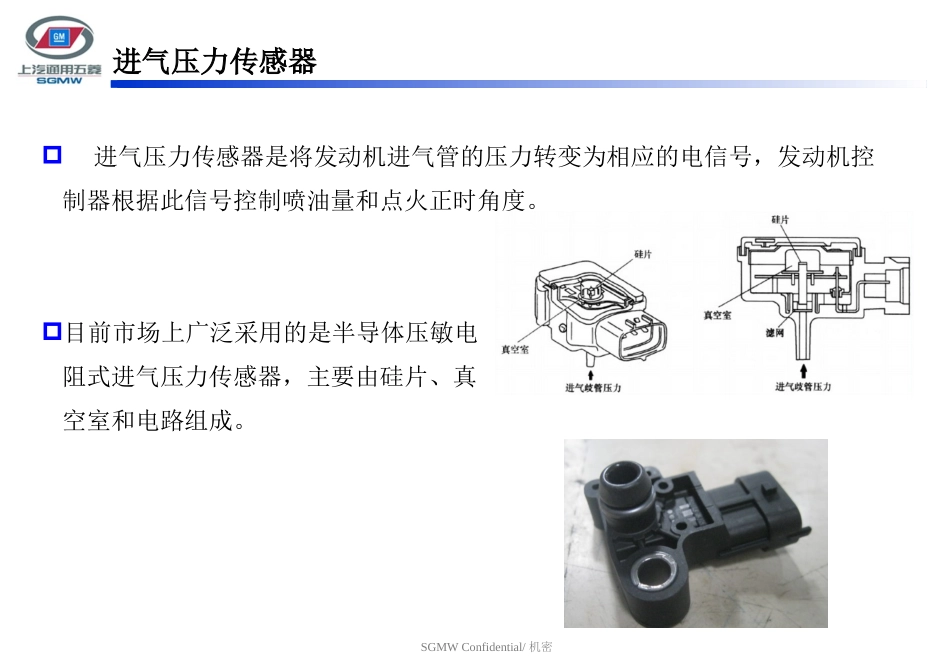

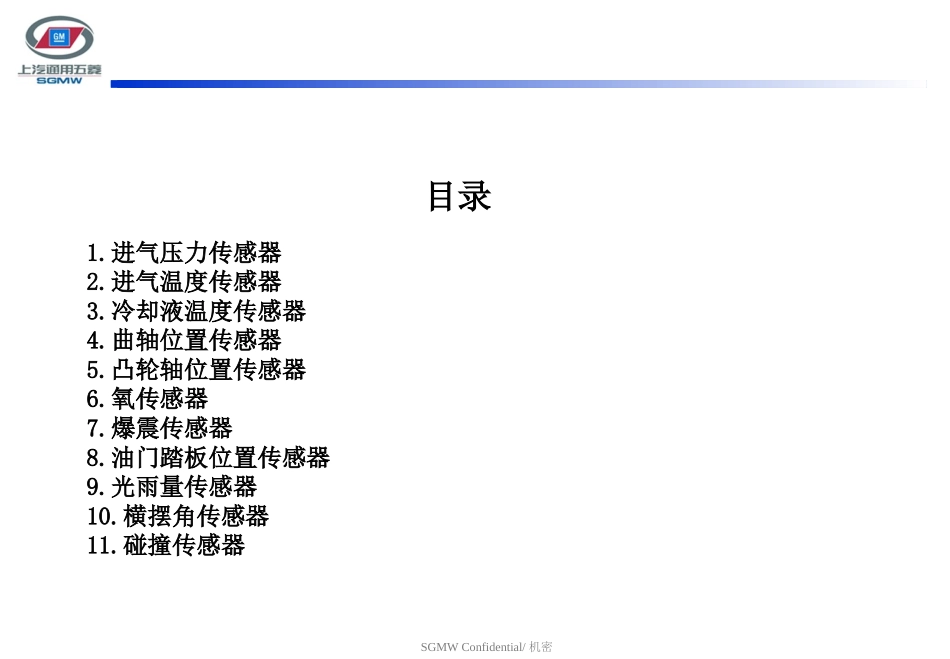

SGMWConfidential/机密汽车常见传感器SGMWConfidential/机密目录1.进气压力传感器2.进气温度传感器3.冷却液温度传感器4.曲轴位置传感器5.凸轮轴位置传感器6.氧传感器7.爆震传感器8.油门踏板位置传感器9.光雨量传感器10.横摆角传感器11.碰撞传感器SGMWConfidential/机密进气压力传感器进气压力传感器是将发动机进气管的压力转变为相应的电信号，发动机控制器根据此信号控制喷油量和点火正时角度。目前市场上广泛采用的是半导体压敏电阻式进气压力传感器，主要由硅片、真空室和电路组成。SGMWConfidential/机密当进气管内的压力变化时，硅膜片的变形量就会随之改变，并产生与进气压力相对应的电压信号。进气压力越大，硅膜片的变形量也越大，传感器的输出压力也就越大。进气压力传感器SGMWConfidential/机密进气压力传感器有三个管脚，分别是5V参考电压、接地端以及信号输出端。在一定测量范围内，传感器受到的压力作用和测量信号（电压信号）成线性关系，此即压力传感器特性曲线。进气压力传感器0204060801001201400.000.501.001.502.002.503.003.504.004.505.000.404.65压力传感器特性曲线进气压力（KPa）输出电压（伏）SGMWConfidential/机密进气温度传感器进气温度传感器是将进气管温度转变为相应的电信号输入至ECU，ECU根据进气温度信号与压力信号算出进气质量，对基本喷油量进行修正和控制。进气温度传感器是一个负温度系数热敏电阻，当温度升高时，电阻阻值减小，当温度降低时，电阻阻值增大，随着电路中电阻的变化，导致电压的变化，从而产生不同的电压信号。进气管进气温度传感器SGMWConfidential/机密进气温度传感器050001000015000200002500030000-40-20020406080100120温度与电阻的关系（℃）电阻（Ω）温度（℃）温度特性曲线：SGMWConfidential/机密进气温度传感器温度与电阻对照表SGMWConfidential/机密冷却液温度传感器冷却液温度传感器是一个负温度系数热敏电阻，安装在冷却液回路中，用于测定冷却液温度，并向ECU输送对应的电信号。冷却液温度传感器的作用1、修正喷油量、点火提前角度2、控制冷却液温度（执行器:电子离合水泵、冷却风扇）3、控制主动进气格栅SGMWConfidential/机密冷却液温度传感器温度与电阻对照表SGMWConfidential/机密曲轴位置传感器曲轴位置传感器的作用是检测上止点信号、曲轴转角信号和发动机转速信号，并将信号输入至ECU，ECU依据该信号进行点火及喷油控制、失火判断等。曲轴传感器主要有三种类型：霍尔效应式、磁电感应式和光电式。霍尔效应若在垂直于磁通密度B的半导体元件上通电，则在电流方向的横向两边会产生与磁通密度B的霍尔电压:利用控制变量，可以使霍尔电压只随磁场强度变化而变化SGMWConfidential/机密曲轴位置传感器霍尔式曲轴位置传感器分为遮断式和变磁通式，目前公司采用的为变磁通式。变磁通式通常为双霍尔传感器，其中集成了两块霍尔芯片，信号齿需一前一后经过双霍尔芯片，两霍尔信号进行差分运算后，再进行域值转换，输出方波信号给ECU。遮断式变磁通式SGMWConfidential/机密曲轴位置传感器变磁阻转子上的每个齿按总数60齿间隔分布，缺失的2个齿被用作参考间隙。曲轴位置传感器产生一个频率变化的开/关直流电压，曲轴每转动一圈输出58个脉冲。曲轴位置传感器输出信号的频率取决于曲轴的转速。当变磁阻转子上的每个齿转过曲轴位置传感器时，曲轴位置传感器向发动机控制模块发送一个数字信号，该信号描绘了曲轴变磁阻转子的图像。双霍尔传感器信号处理过程霍尔元件3霍尔元件2SGMWConfidential/机密曲轴位置传感器磁电式曲轴位置传感器集成了感应线圈和永久磁铁，当目标轮转动时，齿尖与齿缺交替变换，使永久磁铁通过极柱的磁通密度不断变化，从而影响到在极柱外面线圈中的磁场变化，使线圈感应出交变电压，并在线圈两端输出。磁电式传感器的输出电压和幅值与目标轮转速成正比。优点：结构简单，坚固耐用，装配要求低。缺点：信号易受干扰，ECU需设计相关信号处理电路，精度较低。SGMWConfidential/机密凸轮轴位置传感器凸轮轴位置传感器用于检测在上止点运动的发动机活塞是压缩冲程还是排气...
