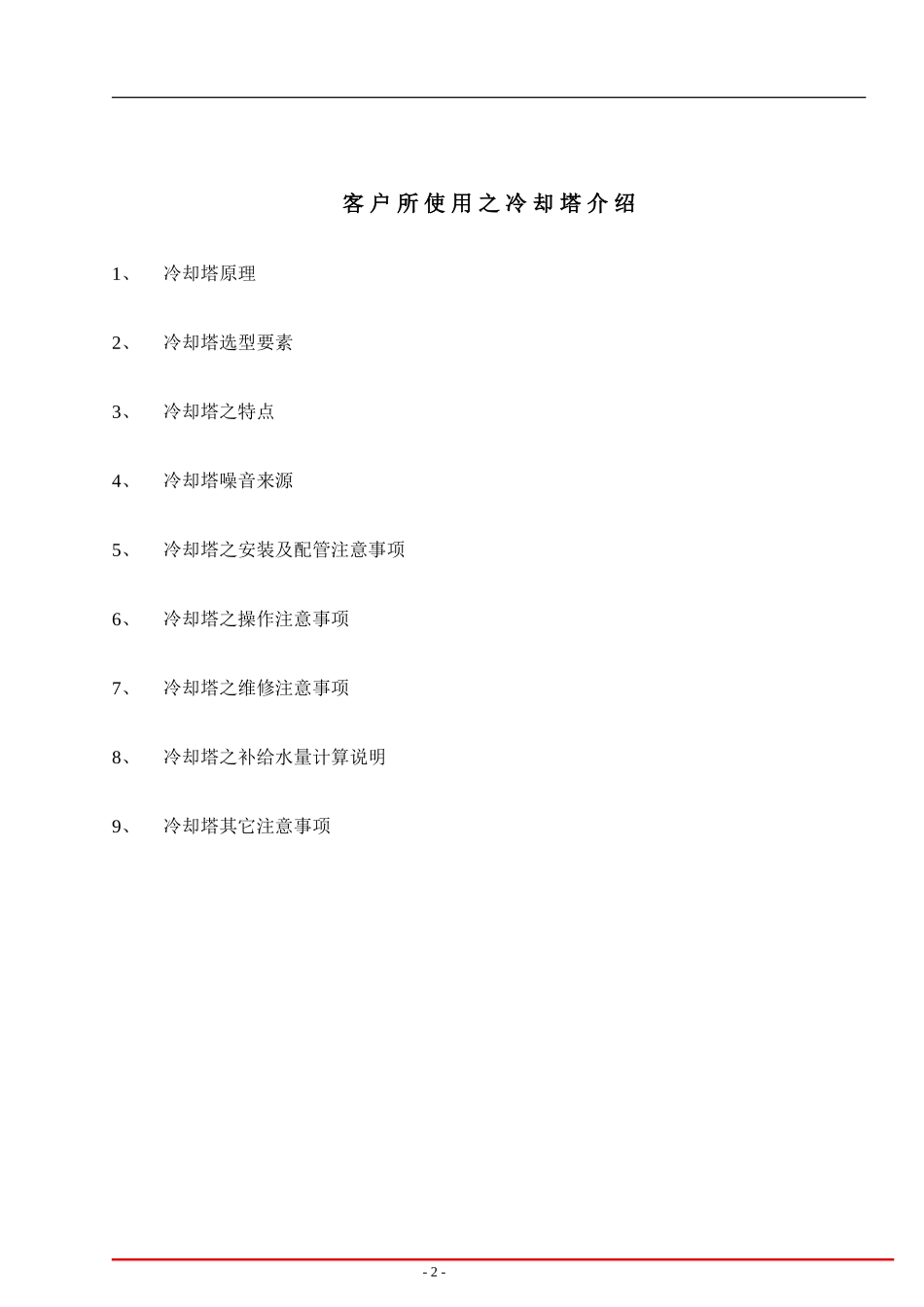

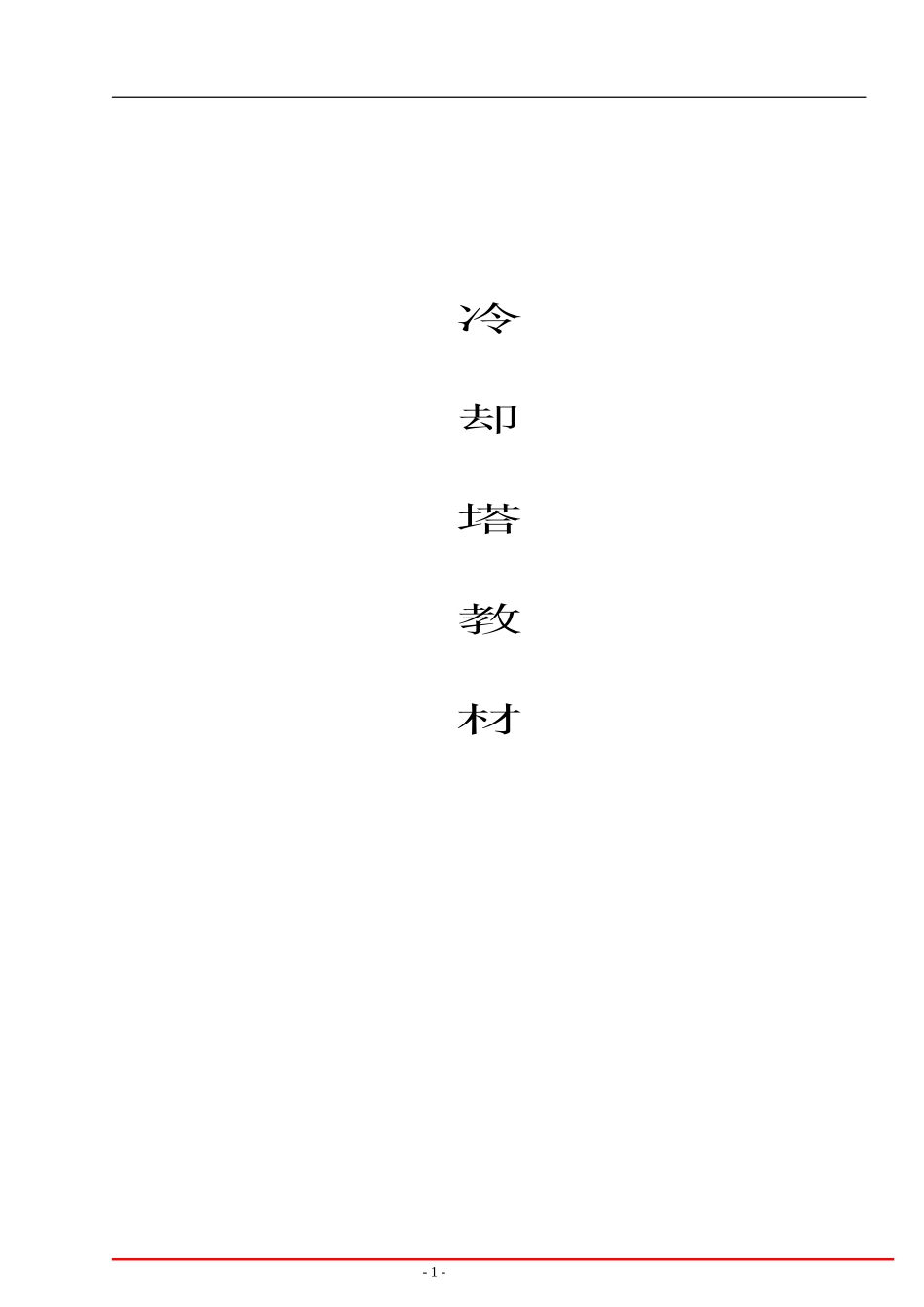

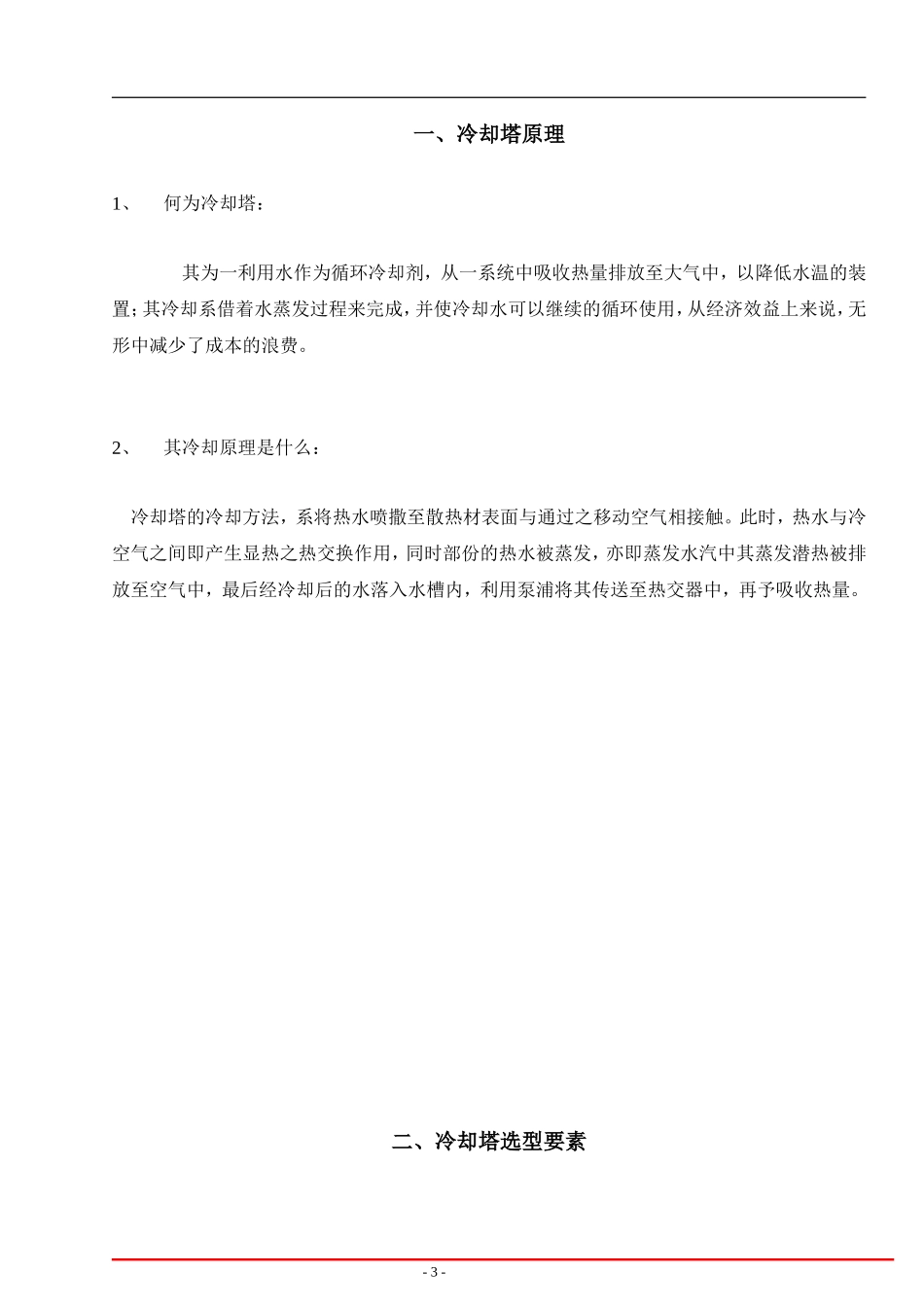

冷却塔教材-1-客户所使用之冷却塔介绍1、冷却塔原理2、冷却塔选型要素3、冷却塔之特点4、冷却塔噪音来源5、冷却塔之安装及配管注意事项6、冷却塔之操作注意事项7、冷却塔之维修注意事项8、冷却塔之补给水量计算说明9、冷却塔其它注意事项-2-一、冷却塔原理1、何为冷却塔：其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了成本的浪费。2、其冷却原理是什么：冷却塔的冷却方法，系将热水喷撒至散热材表面与通过之移动空气相接触。此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用泵浦将其传送至热交器中，再予吸收热量。二、冷却塔选型要素-3-选用冷却塔，需详示下列资料1、循环水量；2、冷却塔的进（热）水温度；3、冷却塔的出（冷）水温度；4、外气湿球温度；5、马达电压及频率；6、循环水水质；7、场地环境状况及可使用面积；8、要求选用之塔型；三、冷却塔之特点1、LBCM逆流式冷却塔：-4-概况：空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。特点：1）、结构采用瓶型设计，迎风量最小；2）、散水方式采用旋转喷头式，旋转速率可由喷水孔角度调整；3）、依结构特点，有标准型LBCM-（图1）、低噪音型LBCM-LN（图2）和高温型LBCM-P及LBC-W；4）、为最先开发和最通用之产品；5）、其维修较困难和无法多台并联使用。2、LRCM-H直交流式冷却塔（图3）：2、LRCM逆流式冷却塔：概况：水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。在同一面积和马力下，直交流式设计对于空气阻力较少，故通过水塔之风量较逆流式大。-5-特点：1）、直交流式设计，可减少空气阻力，节省动力；2）、可配合建筑物长方形设计，结构美观；3）、水塔采用低噪音设计，符合国标低噪音之要求；4）、散热材采用真空成型设计，强度高，散热效果佳；5）、风叶采用宽幅流线式设计，具有低转速、高风量、低噪音等特点；6）、水塔风叶叶盘下加装消音导风罩设计，可防止空气逆流，增加风量减少风声；7）、有设计检视门，便于检视，维修；8）、可并联安装设计，使用灵活性大，可全部或个别运转，节省电力。四、冷却塔噪音来源以上所使用的冷却塔均为机械通风式冷却塔，其运转时，水塔噪声来源主要有以下几个方面：1、风车噪音：其噪声主要是由机械噪声和流体噪声组成；-6-2、电机噪声：其主要电机运转时的电磁声；3、水滴噪声：4、通风噪声：其主要有塔体内外空气流体噪声和塔体共振噪声。五、冷却塔之安装及配管注意事项-7--8-六、冷却塔之操作注意事项1、操作前准备事项：1）须将入风口侧或风胴四周之异物排除；2）确定风车尾部与风胴之间有足够间隙，避免运转时造成损坏；3）检查减速机之V型皮带是否调整适当；4）V型皮带轮位置，彼此之间必须保持同一水平；5）上述检查完成后，间歇起动开关，检查风车运转方式是否正确？且是否有异常噪音振动产生？6）将热水盘和塔体内部杂物清除干净；7）将热水盘内之尘垢异物清除，再将水填满至溢水位置；8）间歇起动循环水泵，将管内空气排除，直到管路与冷水盘充满循环水为止；-9-9）当循环水泵正常运作后，冷水盘内之水位将稍微下降，此时必须调整浮球阀至一定水位；10）电路系统，重新确认电路开关，保险丝和接线规格是否吻合电机负载。2、水塔起动注意事项：a、间歇起动风车，检查是否逆向运转或有异常噪音振动发生？然后再起动水泵运转；b、检查风车马达运转电流是否超载？避免马达烧坏或产生电压下降之现象；c、利用控制阀调整水量，促使热水盘水位保持在30~50mm之间；d、检查冷水盘内运转水位是否保持正常。3、水塔运转过程中注意事项：a、经过5~6天的运转，重新检查风车减速机V型皮带是否正常？如果松弛的话，可利用调整螺栓重新适当锁紧；b、冷却塔经过一个星期运转后，必须重新更换循环水，以便清除管路...
