混凝土结构平法施工图识读柱和基础VIP免费

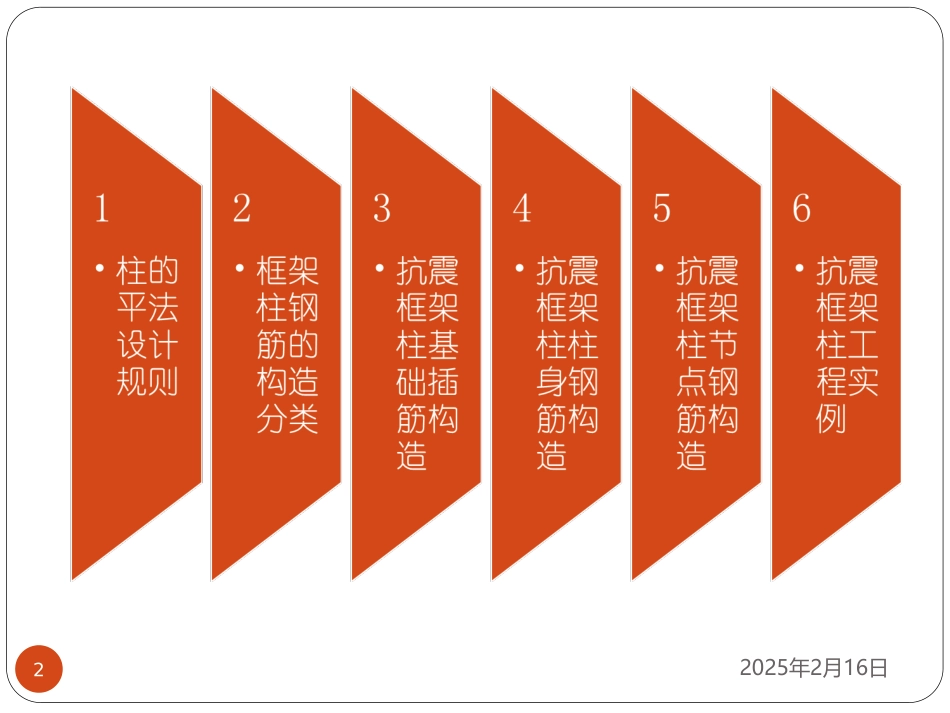

任务一框架柱的识读框架柱的识读钢筋混凝土结构平法施工图识读2025年2月16日12025年2月16日21.柱的平法设计规则2025年2月16日3平法施工图中的柱编号2025年2月16日4截面注写2025年2月16日5柱子角部钢筋柱编号柱截面尺寸柱箍筋柱图纸表达内容混凝土强度bh尺寸各边纵筋箍筋纵筋bh角部纵筋bhb边中部纵筋bhh边中部纵筋隔一拉一列表注写2025年2月16日11m表示b边的箍筋肢数，n表示h边箍筋的肢数。2.框架柱钢筋的构造分类2025年2月16日122025年2月16日13钢筋构造分类钢筋骨架分类2025年2月16日14插筋构造2025年2月16日152025年2月16日16抗震框架柱钢筋名称及绑扎过程2025年2月16日17箍筋加密区，加密范围详见11G101-1柱身钢筋连接原则2025年2月16日182025年2月16日19柱箍筋构造注意：本图构造不适用于短柱、框支柱和一、级抗震等级的角柱！01G101-1P36图集规定钢筋的做法底层柱纵筋连接构造中间层柱纵筋连接构造钢筋的做法中间层柱顶有插筋中间层柱底无插筋11G101－1图集中边柱和角柱柱顶纵向钢筋构造11G101-1P37图集规定钢筋的做法A型边、角柱顶部纵筋构造B型边、角柱顶部纵筋构造钢筋的做法C型边、角柱顶部纵筋构造D、E型边、角柱顶部纵筋构造11G101-1P38图集规定钢筋的做法变截面纵筋弯锚构造变截面纵筋连续通过构造钢筋的做法柱高度较小时，纵筋不断开直接通过构造钢筋的做法柱的砌体拉接筋构造11G101-1P40图集规定钢筋的做法底层柱箍筋加密区距离中间层柱箍筋加密区距离钢筋的做法底层柱箍筋加密区距离可修改中间层柱箍筋加密区距离可修改钢筋的做法圆柱箍筋：螺旋箍及圆箍钢筋的做法矩形箍及异型箍钢筋的做法标准柱加密区及非加密区钢筋的做法短柱全高加密钢筋的做法双面牛腿钢筋的做法单面牛腿钢筋的做法变截面柱配筋变化关于柱的其它各种构造请同学们认真学习11G1O1-1（第53-67页），在理解以上构造的基础上完成后面的作业。2025年2月16日73钢筋工程量的计算—基础第五章基础构件钢筋工程量计算基础是位于建筑物最下部的承重构件，承重建筑物的全部荷载，并将这些荷载传给地基。基础可分为筏形基础、箱形基础、独立基础、条形基础和桩承台基础等。本章将主要讲解的是常见的独立基础和条形基础。第一节独立基础钢筋工程量计算一、独立基础平法识图1.G101平法识图学习方法（1）G101平法识图学习方法G101平法图集由“制图规则”和“构造详图”两部分组成，通过学习制图规则来识图，通过学习构造详图来了解钢筋的构造及计算。制图规则的学习，可以总结为以下三方面的内容，见图5.1。一是该构件按平法制图有几种表达方式，二是该构件有哪些数据项，三是这些数据项具体如何标注。钢筋工程量的计算—基础图5.1G101平法识图学习方法钢筋工程量的计算—基础（2）《06G101-6》独立基础平法识图知识体系《06G101-6》第6～20页讲述的是独立基础构件的制图规则，知识体系如表5.1所示。表5.1《06G101-6》独立基础钢筋工程量的计算—基础2.《06G101-6》独立基础平法识图（1）认识独立基础的平面注写方式独立基础的平法制图，工程中主要采用平面注写方式，故这里也主要讲解平面注写方式。独立基础的平面注写方式是指直接在独立基础平面布置图上进行数据项的标注，标注时，分为集中标注和原位标注。如图5.2所示。集中标注是在基础平面布置图上集中标注：基础编号、截面竖向尺寸、配筋三项必注内容，以及当基础底面标高、基础底面标准标高不同时的标高高差和必要的文字注解两项选注内容。原位标注是在基础平面不知图上标注独立基础的平面尺寸。钢筋工程量的计算—基础图5.2图5.3钢筋工程量的计算—基础（2）集中标注1）独立基础集中标注示意图独立基础集中标注包括编号、截面竖向尺寸、配筋三项必注内容。如图5.3。2）独立基础编号①独立基础编号（《06G101-6》第6页）独立基础集中标注的第一项必注内容是基础编号，基础编号表示了独立基础的类型，见表5.2。表5.2独立基础编号识图例如：DJJ2，表示阶形普通独立基础，序号为2；BJP3,表示杯口坡形独立基础，序号为3。钢筋工程量的计算—基础,//21nhhh②独立基础类型示意图独立基础的类型包括普通和杯口两类，各又分为阶形和坡形，见表5.3。杯口独立基...
