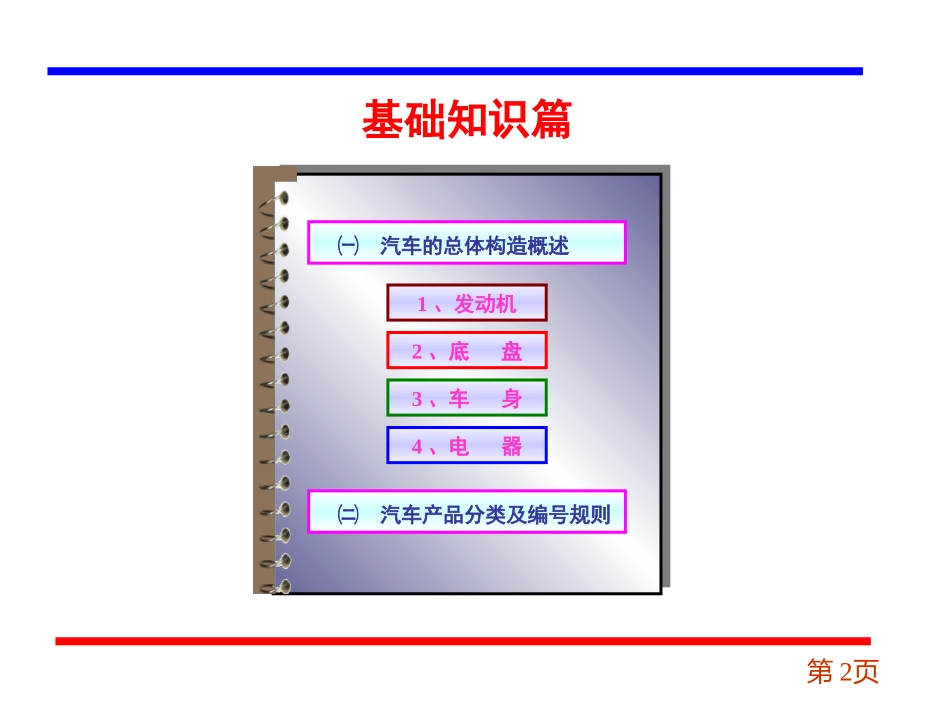

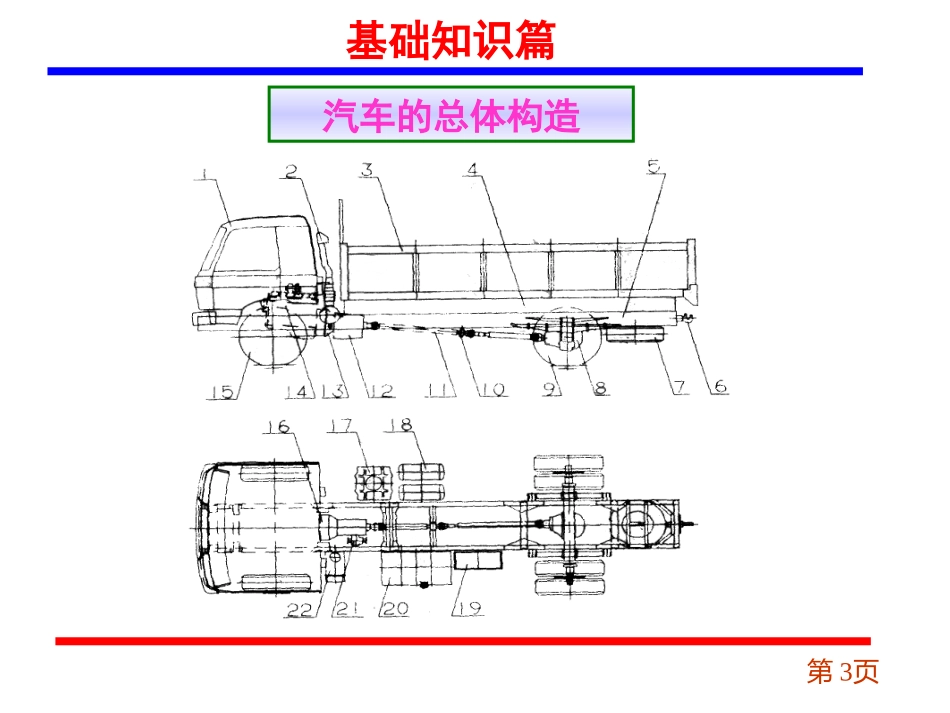

汽车产品基础知识汽车产品基础知识((整车部分整车部分))第1页第2页基础知识篇㈠汽车的总体构造概述1、发动机2、底盘3、车身4、电器㈡汽车产品分类及编号规则第3页基础知识篇汽车的总体构造第4页基础知识篇2、底盘3、车身4、电器一般意义的汽车1、发动机四大基本组成部分汽车的心脏汽车的骨架汽车的皮肤汽车的神经汽车的总体构造第5页基础知识篇1、发动机第6页⑴发动机的作用将燃料（代用燃料）燃烧后产生的热能转化为发动机旋转的动能——从而发出动力++OO22==POWERPOWER基础知识篇可燃混合气第7页基础知识篇⑵四冲程发动机的工作原理第7页基础知识篇⑵四冲程发动机的工作原理第7页基础知识篇⑵四冲程发动机的工作原理第7页基础知识篇⑵四冲程发动机的工作原理第8页⑶发动机的分类根据燃料种类的不同分为——汽油机——柴油机——代用燃料发动（LPG、CNG）基础知识篇第9页⑷汽油机与柴油机的区别①可燃混合气的形成方式不同汽油机：在化油器喉管以及进气歧管中形成．柴油机：在发动机气缸内部形成。②点火方式不一样:汽油机:通过点火系使可燃混合气燃烧．柴油机:通过压缩后的高温自燃。基础知识篇第10页发动机曲柄连杆机构起动系点火系(仅汽油机)润滑系供给系冷却系配气机构两大机构五大系统基础知识篇⑸发动机的基本构成：第11页ⅰ——缸盖ⅱ——缸体ⅲ——活塞ⅳ——连杆ⅴ——曲轴（带飞轮）两大机构：基础知识篇ⅰⅱⅲⅳⅴ曲柄连杆机构第12页ⅰ——气门摇臂ⅱ——气门弹簧ⅲ——挺杆ⅳ——挺柱ⅴ——凸轮轴（带正时齿轮）ⅵ——气门基础知识篇ⅰⅱⅲⅳⅴⅵ两大机构：配气机构第13页基础知识篇1—主量孔2—空气量孔3—通气管4—浮子5—主喷管6—汽油泵123456五大系统：供给系统（汽油机）化油器系统示意图第14页五大系统：基础知识篇1——燃油箱2——空滤3——化油器4——进气管5——排气管6——汽油泵7——滤清器8——消声器12345678供给系统（汽油机）第15页基础知识篇五大系统：供给系统（汽油机）电喷系统示意图第16页基础知识篇供给系（柴油机）废气涡轮增压器增压器进气口增压器排气口发动机进气口发动机排气口五大系统：进排气系统第17页基础知识篇供给系（柴油机）五大系统：燃油供给系统第18页油箱的柴油预滤器输油泵低压油管燃油滤清器喷油器高压油管高压油泵燃油系统流向示意图回油油管燃烧室基础知识篇第19页基础知识篇供给系（柴油机）五大系统：燃油供给系统高压油泵第20页基础知识篇供给系（柴油机）五大系统：燃油供给系统高压油泵泵体第21页基础知识篇供给系（柴油机）五大系统：燃油供给系统高压油泵调速器第22页1——机油泵2——调压阀3——机油散热器4——旁通阀5——机油滤清器8——活塞冷却喷嘴基础知识篇润滑系统五大系统：第23页润滑系统流向示意图曲轴、连杆、活塞、凸轮轴油底壳配气机构六个垂直油道主油道涡轮增压器旁通阀调压阀机油泵机油散热器机油滤清器基础知识篇第24页点火系统（仅汽油机）基础知识篇五大系统：第25页冷却系统基础知识篇节温器气缸盖气缸垫气缸体机油散热器水泵散热器五大系统：冷却系统流向示意图第26页起动系统基础知识篇五大系统：起动机第27页①EQ6100﹣1⑹发动机的术语基础知识篇产品序号指气缸数气缸直径为100mm企业名称②EQ6BTA5.9发动机的排量为5.9L指气缸数增压企业名称发动机的系列号为B系列水冷中冷第28页基础知识篇③EQC300—20发动机的排放达欧洲Ⅱ号标准指发动机的功率为300马力企业名称发动机的系列号为C系列产品序号④废气涡轮增压发动机⑤水冷发动机⑥缸径、冲程和排量⑦压缩比⑹发动机的术语第29页基础知识篇⑧汽油的牌号⑨柴油的牌号⑩点火次序按辛烷值确定按凝点确定1-5-3-6-2-4⑹发动机的术语第30页基础知识篇2、底盘——支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动,保证正常行驶。底盘的作用：底盘由传动系、转向系、行驶系和制动系四部分组成。底盘的组成：第31页传动系统基础知识篇1、离合器；2、变速器；3、万向节；4、驱动桥；5、差速器；6、半轴；7、主减速器；8、转动轴传动系统示意图底盘：第32页基础知识篇...
