青浦办公楼暖通设计方案说明VIP免费

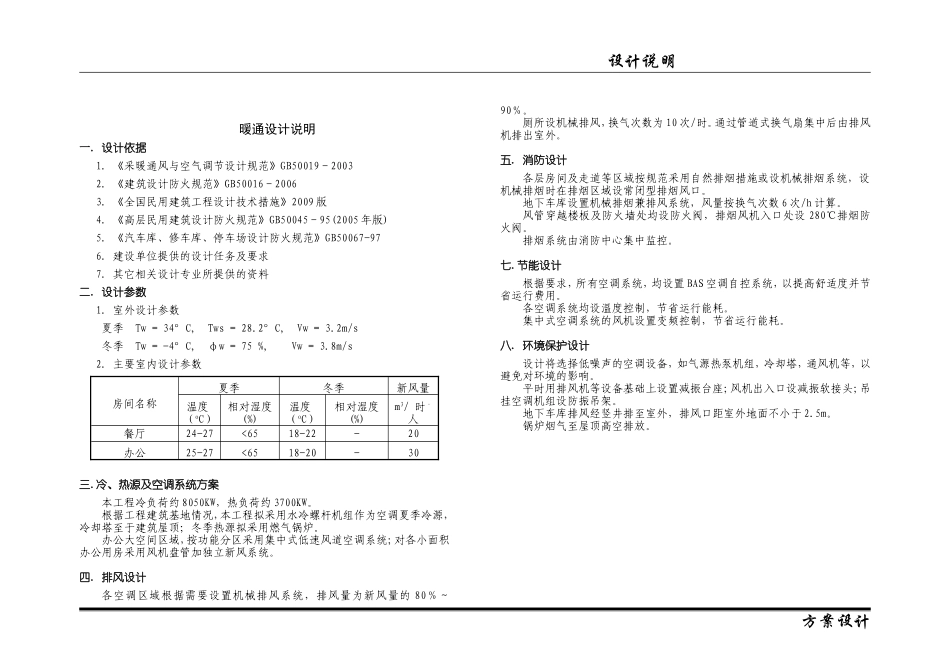

设计说明暖通设计说明一.设计依据1.《采暖通风与空气调节设计规范》GB50019－20032.《建筑设计防火规范》GB50016－20063.《全国民用建筑工程设计技术措施》2009版4.《高层民用建筑设计防火规范》GB50045－95(2005年版)5.《汽车库、修车库、停车场设计防火规范》GB50067-976.建设单位提供的设计任务及要求7.其它相关设计专业所提供的资料二.设计参数1.室外设计参数夏季Tw=34°C,Tws=28.2°C,Vw=3.2m/s冬季Tw=-4°C,φw=75%,Vw=3.8m/s2.主要室内设计参数房间名称夏季冬季新风量温度（oC）相对湿度(%)温度（oC）相对湿度(%)m3/时·人餐厅24-27<6518-22-20办公25-27<6518-20-30三.冷、热源及空调系统方案本工程冷负荷约8050KW，热负荷约3700KW。根据工程建筑基地情况，本工程拟采用水冷螺杆机组作为空调夏季冷源，冷却塔至于建筑屋顶；冬季热源拟采用燃气锅炉。办公大空间区域，按功能分区采用集中式低速风道空调系统；对各小面积办公用房采用风机盘管加独立新风系统。四.排风设计各空调区域根据需要设置机械排风系统，排风量为新风量的80％～90％。厕所设机械排风，换气次数为10次/时。通过管道式换气扇集中后由排风机排出室外。五.消防设计各层房间及走道等区域按规范采用自然排烟措施或设机械排烟系统，设机械排烟时在排烟区域设常闭型排烟风口。地下车库设置机械排烟兼排风系统，风量按换气次数6次/h计算。风管穿越楼板及防火墙处均设防火阀，排烟风机入口处设280℃排烟防火阀。排烟系统由消防中心集中监控。七.节能设计根据要求，所有空调系统，均设置BAS空调自控系统，以提高舒适度并节省运行费用。各空调系统均设温度控制，节省运行能耗。集中式空调系统的风机设置变频控制，节省运行能耗。八.环境保护设计设计将选择低噪声的空调设备，如气源热泵机组，冷却塔，通风机等，以避免对环境的影响。平时用排风机等设备基础上设置减振台座；风机出入口设减振软接头；吊挂空调机组设防振吊架。地下车库排风经竖井排至室外，排风口距室外地面不小于2.5m。锅炉烟气至屋顶高空排放。方案设计设计说明方案设计
