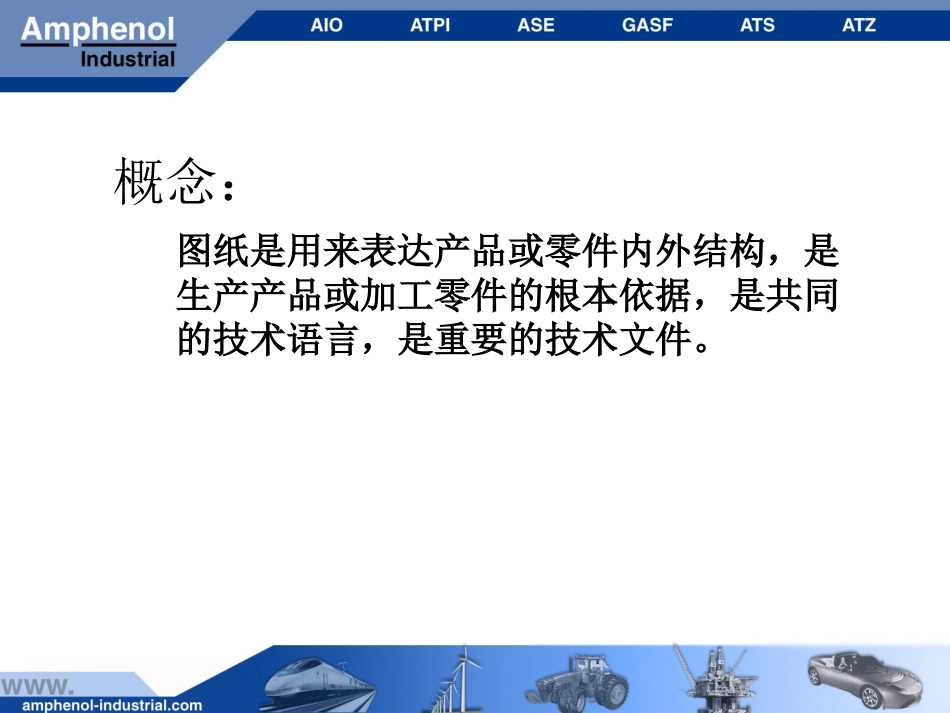

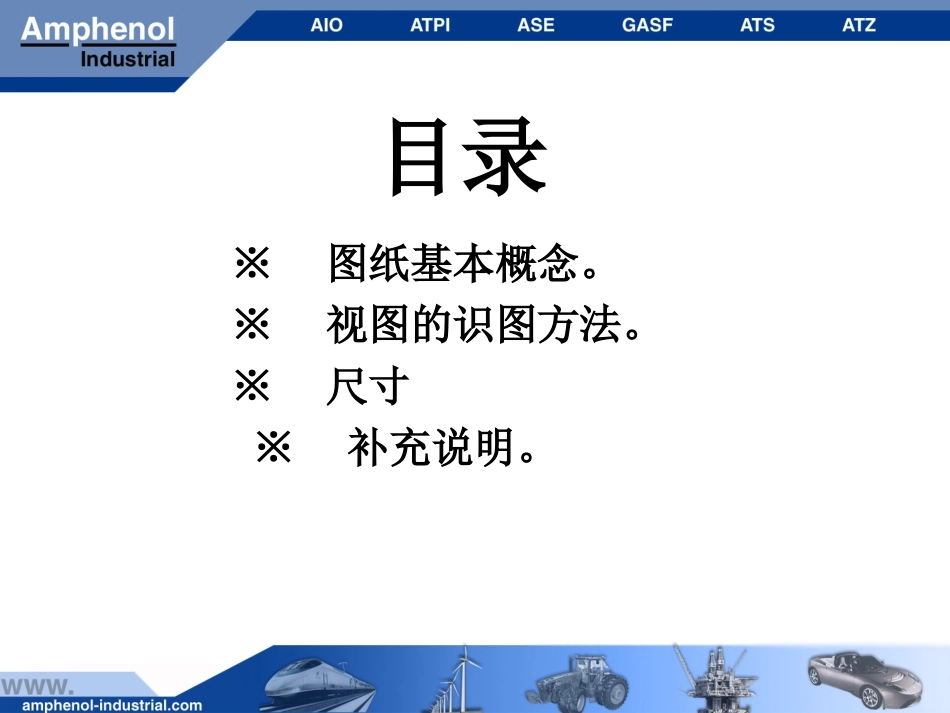

1图纸的基础知识1编制：Joyzhao目录2※图纸基本概念。※视图的识图方法。※尺寸※补充说明。概念：3图纸是用来表达产品或零件内外结构，是生产产品或加工零件的根本依据，是共同的技术语言，是重要的技术文件。4图纸的基本概念一图纸的基本内容物料清单视图区备注说明测试规格及参数5图纸的基本概念A标题内容1、NAME：名称（产品或零件的名称）2、REV：客户版本（表示图纸最新版本）3、DWGNO:产品料号4、CUSTPART:客户料号5、DRAWN:绘图者6、CHECKED：审核者7、APPROVED：批准者8、DATE：日期9、TOLERANCES：公差10、：视图画法说明（第三角画法123456789b、物料信息区6该产品有14个物料组成物料用量物料描述备注图纸的基本概念7图纸的基本概念二视图区：包含描述产品结构和形状所需的平面图/立体图,一般包括主视图、俯视图、仰视图、左/右视图、剖视图、放大图、三维立体图以及所要求的相关尺寸。分解图剖视图三维视图主视图左视图要看仔细些哦！8注释用来传达在图纸中不能通过图解来显示的辅助性的信息包含相关功能性要求、重要尺寸强调、材料说明及其它重要信息．4.注释说明区：图纸的基本概念9视图的识别方法首先要有轮廓和空间想象概念确定所采用的绘图方式通常国际上常用第三视角绘制国内一般采用第一视角绘制a视图的类型我们公司都是用第三角画法，记住哦！10第一角投影方式(firstangleprojectionmethod)(多数欧洲国家、中国采用)就是把机械零件放在第一分角内,并使其处于观察者与投影面之间(即保持人---物---投影面的相互位置关系)而得到的多面正投影。现在使用的国家有俄罗斯,中国以及东欧的一些国家和地区.1.1第一视图视图的识别方法a视图的类型111.2第一角画法的基本视图按第一角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;视图的识别方法a视图的类型12就是把机械零件放在第三分角内,并使投影面处于观察者与零件之间(即保持人---投影面---物的相互位置关系)而得到的多面正投影.现在使用的国家有美国,日本,西欧,中国台湾等国家和地区,是我们通常所说的国际标准.2.1第三视图第三角投影方式(thirdangleprojectionmethod)(美国、日本、澳大利亚采用)视图的识别方法a视图的类型132.2第三角画法的基本视图按第三角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;视图的识别方法a视图的类型14b第三角视图第三角投影方式(thirdangleprojectionmethod)(美国、日本、澳大利亚采用)相对于正视图，其它的视图排列如下：从上看(b)，置于上面从左看(c)，置于左边从下看(e)，置于下面从右看(d)，置于右边从后看(f)，置于左边或右边(从方便上考虑)。视图的识别方法15a尺寸的理解：A.带有公差的尺寸,一般将公差直接标在尺寸上或使用未注公差。无标注正负公差的尺寸参照尺寸上已标注正负公差值尺寸说明16尺寸说明a尺寸的理解参考尺寸(Ref.),(1)一般指该尺寸不是重要尺寸,仅作为参考,不作为CP控制尺寸;(2)如果该尺寸在零件上已作为重要零件控制,则该尺寸在组装图上一般被定义为参考尺寸;我永远只能给你们参考,参考!17补充说明a.图纸的版本：版本分为物理的和信息的两大类:1)物理的改变会影响尺寸，公差，材料等，要求改变版本符号的字母。2)信息的改变只影响图纸而不影响零件，这种改变包括：在列表图中增加新的零件，没有更改的重新绘图，增加参考数据或重新编排。信息类版本符号的更改，可能是现有的版本字母加从1开始的数字后缀，也可能是更新版本字母。发出的产品图纸的升版是通过发出工程更改通知(ECN)来完成的。ECN对提出的要求的更改授权并在版本记录栏中引出。ECN包含所有的与更改有关的信息。包含具体相关信息18补充说明a图纸常用单词View:观看Section:截面Detail:细节（局部图）Scale:比例（局部放大图）Coplanarity:共面度、平坦度REF：表示参考值POS、PIN：表示端子数量PLC：个数或位数CONNECTOR：連接器或半成品COLDSTAMP：冷压印TYP：表示相同类型有地方均取此值HOLES:表示孔的数量19直线度孔直径-A剖面区域△注明标识√粗糙度倾斜度∥平行度垂直度Lead:铅Iron:铁Tin:锡(Ni)Nickel:镍(Ca)Cadmium:镉Phoshor:磷(AU)Gold:金White:白色Black:黑色Blue:蓝色Brown:棕色Green:绿色Orange:橙色Purple/Violet:紫色Red:红色Grey/Gray:灰色Pink:粉红色Cyan:青色补充说明b图纸中常出现的符号及含义20
