高速公路机电工程通信.VIP免费

高速公路机电工程通信._第1页
1/70
高速公路机电工程通信._第2页
2/70
高速公路机电工程通信._第3页
3/70

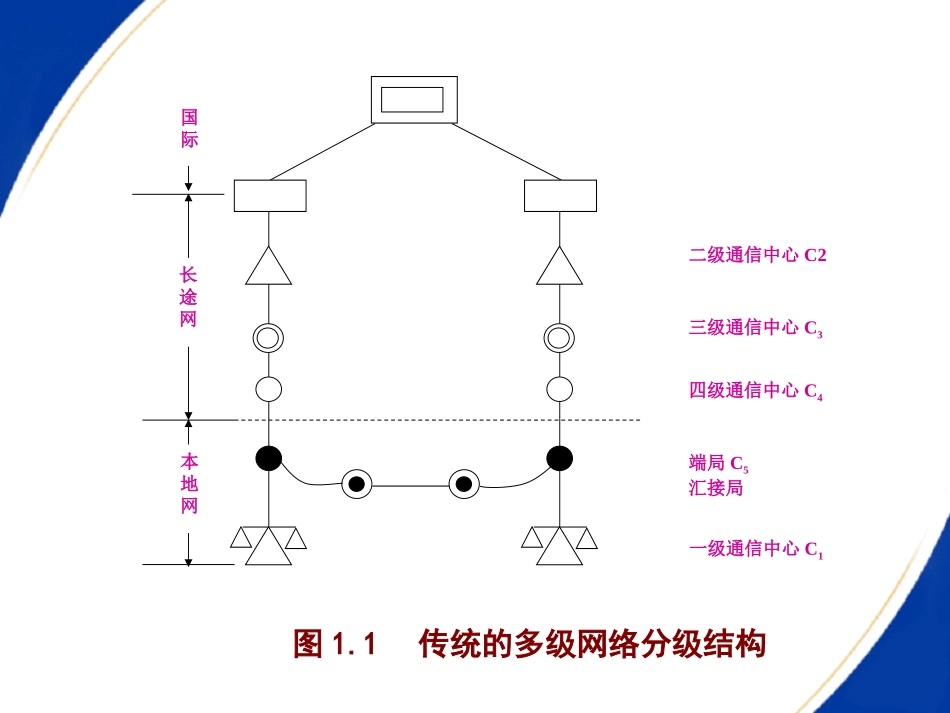

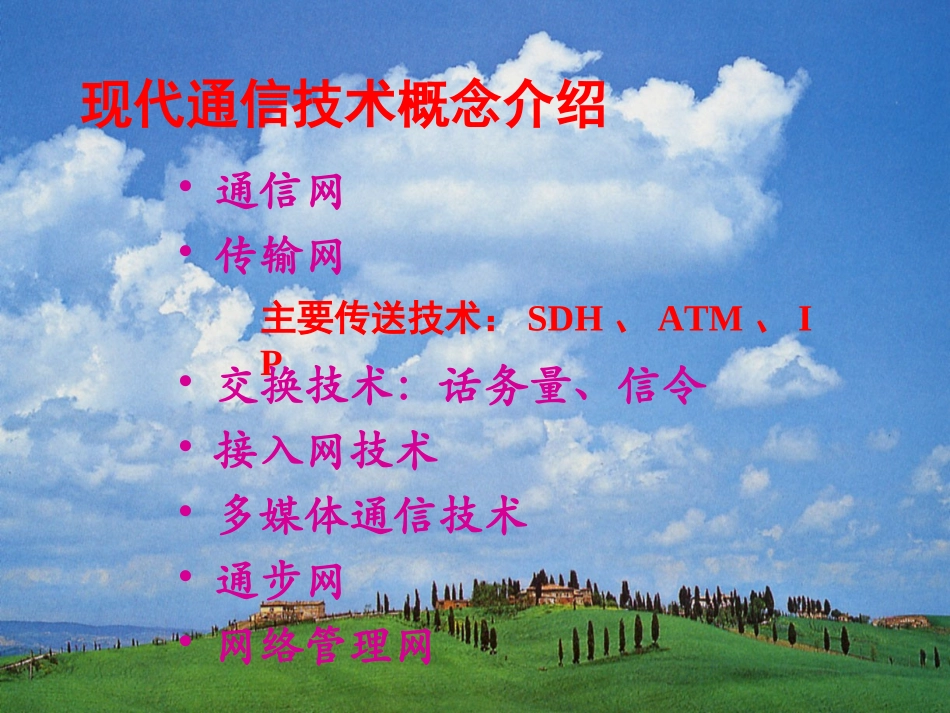

高速公路机电工程通信系统高速公路机电工程通信系统现代通信技术概念介绍现代通信技术概念介绍现代通信技术发展前景现代通信技术发展前景高速公路通信网络建设高速公路通信网络建设•通信网•传输网现代通信技术概念介绍主要传送技术:SDH、ATM、IP•交换技术:话务量、信令•接入网技术•多媒体通信技术•通步网•网络管理网国际长途网本地网二级通信中心C2三级通信中心C3四级通信中心C4端局C5汇接局图1.1传统的多级网络分级结构一级通信中心C1长途网本地网接入网图1.2三级结构模拟电话数字电话综合业务数字网数据业务传送管理图1.3网络的变革198019902000传送网业务网图1.4网络结构电路层网络传输媒质层网络通道层网络分层视图(顾主/服务者联系)(a)分层概念子网层网络分割视图(b)分割概念图2.1传送网的分层与分割(1)由于采用了同步复用方式和灵活的复用映射结构,使低阶信号和高阶信号的复用/解复用一次到位,大大简化了设备的处理过程,省去了大量的有关电路单元,跳线电缆和电接口数量,从而简化了运营与维护,改善了网络的业务透明性。(2)SDH网不仅能与现有的PDH网实现完全兼容,即使PDH的1.544Mbit/s和2.048Mbit/s两大体系(分三个地区性标准)也能在STM-1等级上获得统一,实现了数字传输体制上的世界性标准,同时还可容纳新的数字业务信号(如:ATM信号,IP信号,FDDI信号等)。具有完全的前向及后向兼容性。(3)由于具有全世界统一的网络节点接口,并对各网络单元的光接口有严格的规范要求,从而使得任何网络单元在光路上得以互通,体现了横向兼容性(4)帧结构中安排了丰富的开销比特,使网络的运行、管理、维护与指配(OAM&P)能力大大加强,通过软件下载的方式,可实现对各网络单元的分布式管理,同时也便于新功能和新特性的及时开发与升级,促进了先进的网络管理系统和智能化设备的发展。SDH的主要特点(5)虽然在理想情况下,网络中各网元都由统一的高精度基准钟定时,但实际网络中各网元可能分属于不同的运营者,在一定范围内是能够同步工作的(同步岛),若超出这一范围,则有可能出现一些定时偏差。SDH采用了先进的指针调整技术,使来自于不同业务提供者信息净负荷可以在不同的同步岛之间进行传送,并有能力承受一定的定时基准丢失。(6)SDH引入了“虚容器”的概念,所为虚容器(VC:VirtualContainer)是一种支持通道层连接的信息结构,当将各种业务信号经处理装入虚容器以后,系统只需处理各种虚容器即可达到目的,而不管具体的信息结构如何,因此具有很好的信息透明性,同时也减少了管理实体的数量。(7)采用先进的分插复用器(ADM)、数字交叉连接(DXC)等设备,使组网能力和自愈能力大大增强,同时也降低了网络的维护管理费用。(8)提出了系统较完整的标准,使各生产单位和应用单位均有章可循,同时也使各厂家的产品可以直接互通,使电信网最终工作于多厂家的产品环境中另外也便于国际互通。SDH的主要特点9×270×N字节节、字节RSOHAUPTRMSOH123459……STM-N净负荷(含PDH)9×N261×N传输方向125us列图2.2STM-N帧结构SOHRSOH(再生段开销)MSOH(复用段开销)低价VCPOH(VC-1/VC-2/VC-3POH)高价VCPOH(VC-4POH)VCPOHRSOHRSOHRSOHC-1、2、3VC-1、2、3VC-4STM-4C-1、2、3VC-1、2、3VC-4C-4STM-4MSOHVC-4POHVC-1、2、3POHC-4图2.3开销类型及作用(AUG)A1A1A1A2A2A2J0*×*×B1△△E1△F1××D1△△D2△D3管理单元指针B2B2B2K1K2D4D5D6D7D8D9D10D11D12S1M1E2××9行9字节MSOHRSOH△与传输媒质有关的特征字节(暂用)×为国内使用的保留字节*不扰码字节注:所有未标记字节为将来由国际标准确定(与媒质有关的应用,附加国内使用和其他用途)图2.4STM-1SOH字节的安排电路层网络VC-11VC-12VC-2VC-3VC-3VC-4再生段层网络物理层网络复用段层网络传输媒质层通道层电路层段层图2.5SDH传输网分层模型图2.6SDH再生段、复用段、通道示意图TMREGADM或SDXCREGTMSTM-4TMSTM-4STM-4STM-4STM-1再生段再生段再生段再生段复用段复用段通道通道复用段图2.7我国采用的复用映射结构STM-NAUGAUGVC-4C-4TUG-3TU-3C-3VC-4TUG-2TU-12C-12VC-1234368kbit/s139264kbit/s2048kb...
