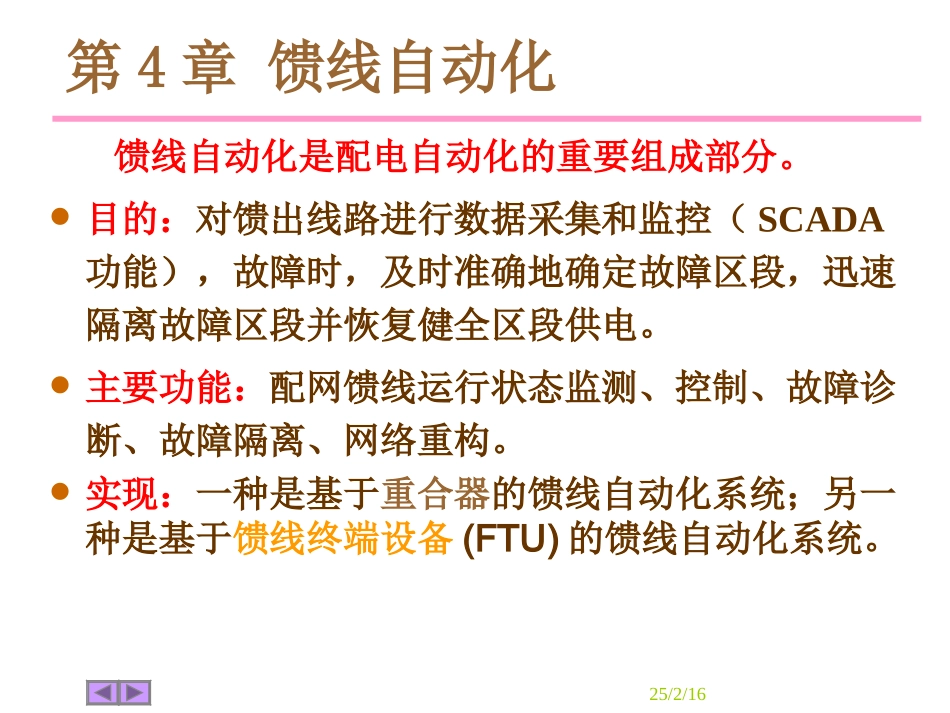

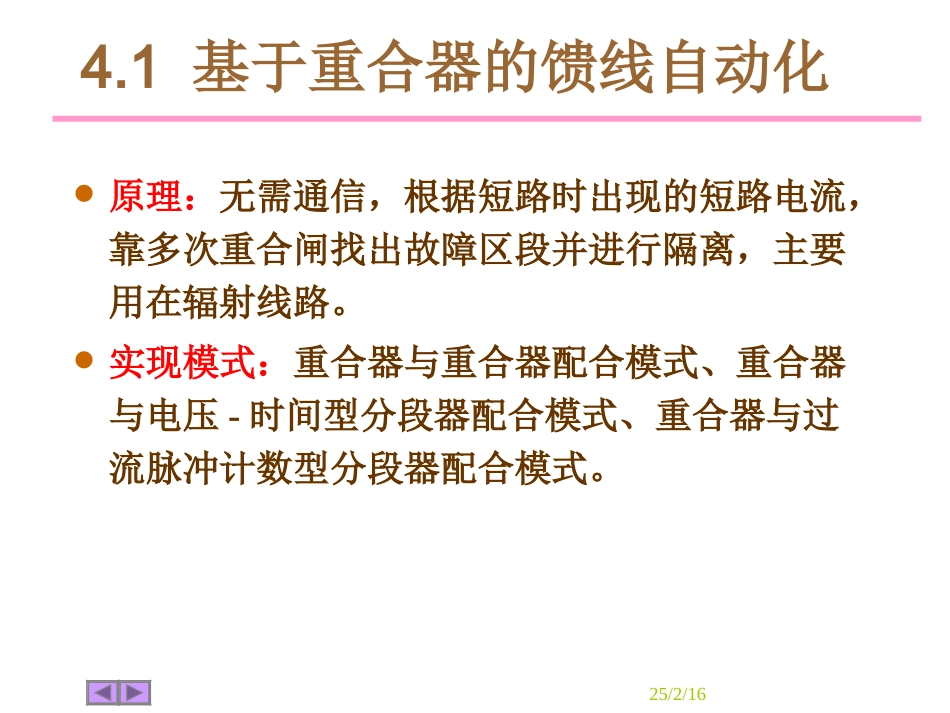

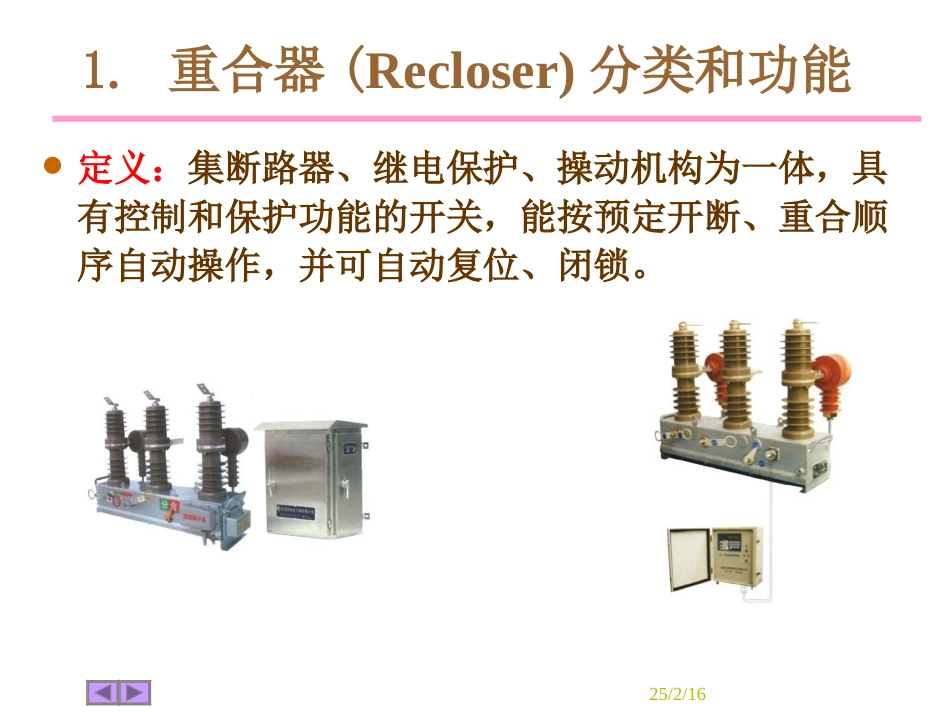

25/2/16第4章馈线自动化馈线自动化是配电自动化的重要组成部分。目的：对馈出线路进行数据采集和监控（SCADA功能），故障时，及时准确地确定故障区段，迅速隔离故障区段并恢复健全区段供电。主要功能：配网馈线运行状态监测、控制、故障诊断、故障隔离、网络重构。实现：一种是基于重合器的馈线自动化系统；另一种是基于馈线终端设备(FTU)的馈线自动化系统。25/2/164.1基于重合器的馈线自动化原理：无需通信，根据短路时出现的短路电流，靠多次重合闸找出故障区段并进行隔离，主要用在辐射线路。实现模式：重合器与重合器配合模式、重合器与电压-时间型分段器配合模式、重合器与过流脉冲计数型分段器配合模式。25/2/161.重合器(Recloser)分类和功能定义：集断路器、继电保护、操动机构为一体，具有控制和保护功能的开关，能按预定开断、重合顺序自动操作，并可自动复位、闭锁。25/2/161.重合器(Recloser)分类和功能－续功能：故障后重合器跳闸，按预定动作顺序循环分、合若干次，重合成功则自动终止后续动作；重合失败则闭锁在分闸状，手动复位。动作特性：根据动作时间-电流特性分快速动作特性（瞬动特性）、慢速动作特性（延时动作特性）两种。动作特性整定：“一快二慢”、“二快二慢”、“一快三慢”。25/2/162.分段器(Sectionalizer)分类和功能定义：与电源侧前级开关配合，失压或无电流时自动分闸的开关设备。功能：永久故障时，分合预定次数后闭锁在分闸状，隔离故障区段；若未完成预定分合次数，故障已被其他设备切除，则保持在合闸状（经一段延时后恢复到预定状态，为下次故障作准备）。要求：一般不能开断短路故障电流。关键部件：故障检测继电器（FDR:FaultDetectingRelay）。根据判断故障方式的不同分类：电压－时间型，过流脉冲记数型。25/2/161)电压－时间型分段器故障隔离原理：根据加压、失压时间长短控制动作，失压后分闸，加压时合闸或闭锁。用于辐射、树状、环状网。FDR整定参数：X时限：分段器电源侧加压至该分段器合闸的时延。Y时限：分段器合闸后未超过Y时限的时间内又失压，则该分段器分闸并被闭锁在分闸状，下一次再得电时不再自动重合。Y时限又称故障检测时间。FDR功能：第一套功能：用于常闭状态的分段开关，用于辐射、树状网；要求X时限>Y时限>电源端断路器跳闸时间。第二套功能：用于常开状态的联络开关，用于环网联络开关常开状态。25/2/162)过流脉冲计数型分段器故障隔离原理：记忆前级开关开断故障电流动作次数，达到预定记忆次数时，在前级开关跳闸的无电流间隙内，分段器分闸，隔离故障区段。前级开关开断故障电流动作次数未达到预定记忆次数时，分段器经一定延时后计数清零，复位至初始状态。FDR整定参数：前级开关过流开断次数。FDR功能：前级开关开断过电流电流动作计数与记忆。当记忆次数=设定次数时，分段器闭锁。25/2/163.重合器与分段器配合实现故障区段隔离重合器与电压－时间型分段器配合情况。（重点掌握）重合器与过流脉冲计数型分段器配合情况类似（自学）。25/2/161）辐射状网故障区段隔离过程A重合器：一慢一快，第一次重合=15S，第二次重合=5S；B、D分段器：X=7S，Y=5S；C、E分段器：X=14S，Y=5SAecEDBdbaCAecEDdbaCA15secED7sB7sdbaCA15secEDB7sdba闭锁C14sA15secEDBdbaCA15secEDB7sdbaCA5secE14sD7sB7sdba闭锁C(a)(f)(e)(d)(c)(b)(g)B25/2/16各开关动作时序图A重合器：第一次重合时间=15S，第二次重合时间=5SB、D分段器：X时限=7S，Y时限=5SC、E分段器：X时限=14S，Y时限=5S25/2/162）环状网开环运行时的故障区段隔离A重合器：一慢一快，第一次重合=15S，第二次重合=5S；B、C、D分段器：X=7S，Y=5S；E分段器：X=45S，Y=5S联络开关AecEDBdbaC(a)(b)F联络开关ecEDBdbaCF联络开关ecEDdbaC(c)FA15sB7s联络开关ecEDdbaC(d)FA15sBA(i)联络开关ecEDBdbaCF(e)联络开关ecEDdbaFA15sAB7sC7s闭锁联络开关EDC(f)FA5sB7s联络开关ecEDdbaC(g)FA5s(h)联络开关ecEDdbaFABCB7s45s25/2/16各开关动作时序图A重合器：第一次重合=15S，第二次重合=5SB、C、D分段器：X=7S，Y=5SE分段器：X=45...
