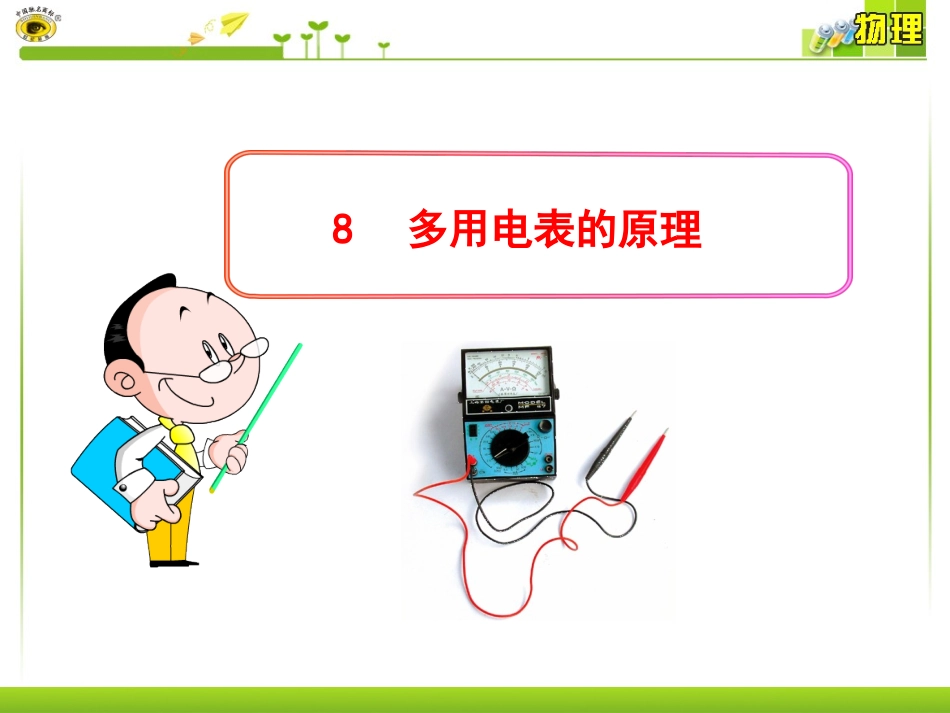

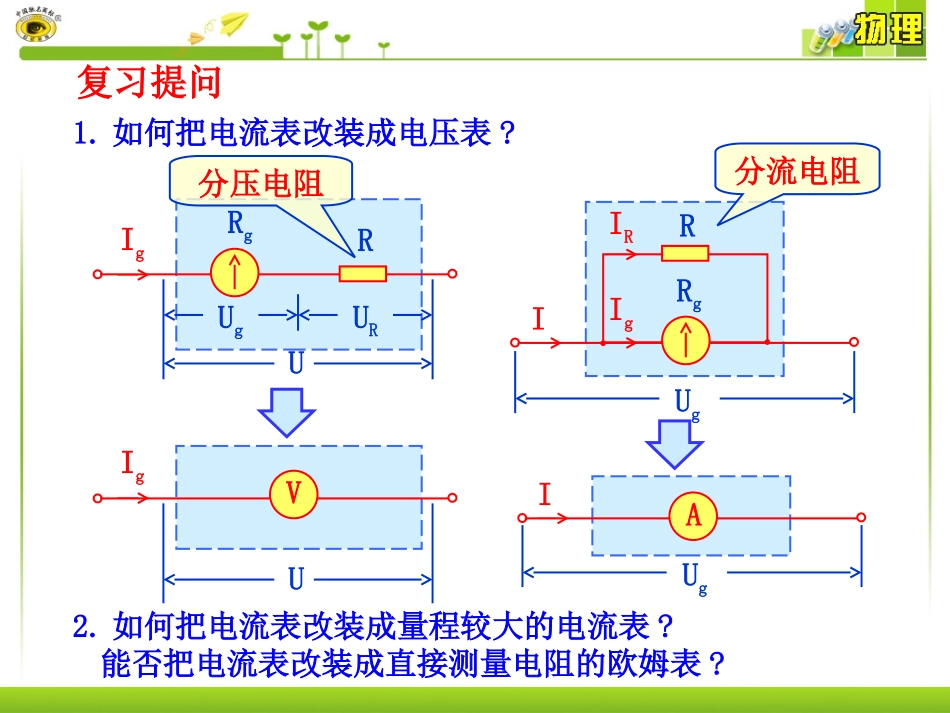

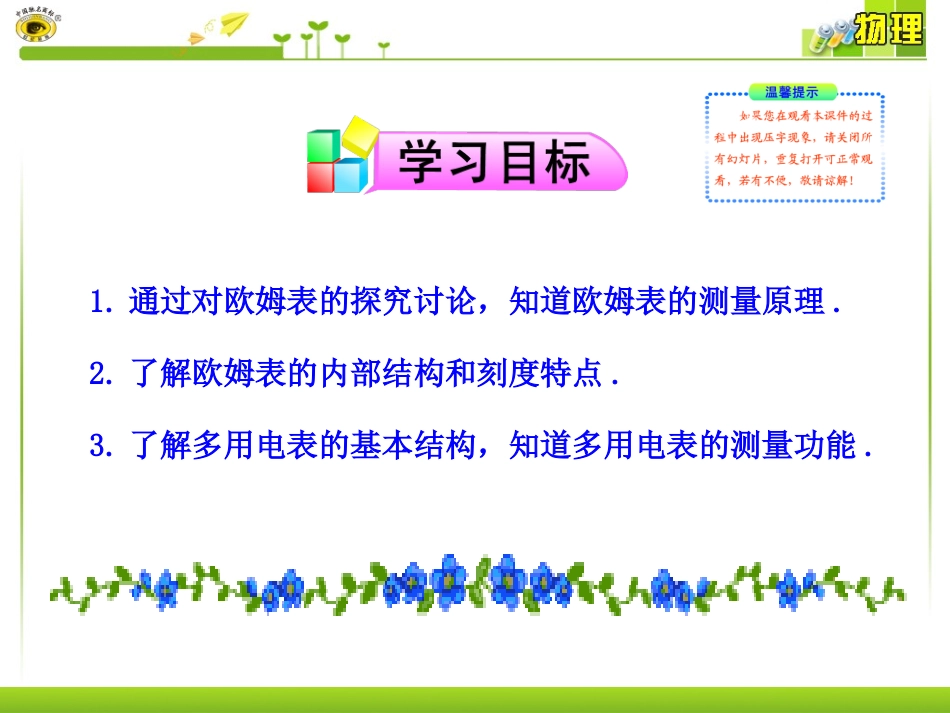

8多用电表的原理1.通过对欧姆表的探究讨论，知道欧姆表的测量原理.2.了解欧姆表的内部结构和刻度特点.3.了解多用电表的基本结构，知道多用电表的测量功能.1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?复习提问一、电流表的参数1.满偏电流——电流表指针偏转到最大刻度时的电流Ig叫满偏电流．2.电流表的内阻——表头G的电阻Rg叫做电流表的内阻.用Rg表示表头线圈的电阻，一般为几百欧到几千欧．说明：①如果电流超过满偏电流，不但指针指不出示数，表头还可能被烧毁．②每个电流表都有它的Rg值和Ig值．Rg和Ig是电流表的两个重要参数．3.满偏电压——表头G通过满偏电流时，加在它两端的电压Ug叫做满偏电压，根据欧姆定律可知：Ug=IgRg例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRgggEI=R+r+RggER=-(R+r)=142ΩIrABERR0中值电阻(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?0g10EI==5mAR+r+R+RrABERRx(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?通过以上计算你有何启发?xgxEI=R+r+R+Rxx1.5R=-150I如果把电流表10mA刻度标为“0Ω”,5mA刻度标为“150Ω”,0mA刻度标为“∝Ω”,把其他电流刻度都按Rx=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?二、欧姆表1.内部电路:R1ABER2.表头:051015ΩΩ20304050100200500∞1Kr问题：相对于其他电表，欧姆表的表头有什么特点？1.零刻度在右边，左边为无穷大2.刻度不均匀，左边稠密，右边稀疏051015ΩΩ20304050100200500∞1K3.读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10挡、×100挡、×1000挡等，如果实验中选择的是×100挡，图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一挡？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近多用电表的读数讨论1.欧姆表的零刻度为什么在最右边？讨论2.欧姆表的刻度为什么不均匀？这是由欧姆表内部电路原理所决定的.外接电阻越小，通过欧姆表的电流就越大，电流从零至最大（满偏）对应了电阻从无穷大到零.XRREI内这是由欧姆表内部电路原理所决定的.Rx和I不成比例，是非线性关系，所以刻度不均匀.内RIERX讨论3.有人说，欧姆表的内阻等于指针半偏时外接电阻的阻值(中值电阻），这种说法对吗？为什么？这仍然是由欧姆表内部电路原理所决定的.根据公式XRR内内REIgXgRREI内21XRREI内不对多用电表的欧姆挡问题:电压表、电流表和欧姆表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?AABAABR1AABR2123ABAAR1R2BAABAABR1R2A三、认识多用电表EE问题1.开关S调到位置1、2、3、4、5、6时电表分别测的是什么?2.在测量电流和电压时哪个位置的量程比较大?AB1234561.2为电流表，测的是电流；3.4为欧姆表，测的是电阻；5.6为电压表，测的是电压.电流：1大电压：6大S多用电表指针式多用电表数字式多用电表问题1:参照图请说一说指针式多用电表的基本构造?问题2:多用电表可以有哪些用途?数字式多用电表1.如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是：（）A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.电阻的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中心刻度值是r＋Rg＋RABD2.若某欧姆表表头的满偏电流为5mA，内装一节干电池，电动势为1.5V，那么该欧姆表的内阻为________Ω，待测电阻接入红、黑两表笔之间时，指针偏在满刻度的3/4处，则待测电阻的阻值为________Ω，表盘的中值刻度是________.3003001003.关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度线与直流电流的...
