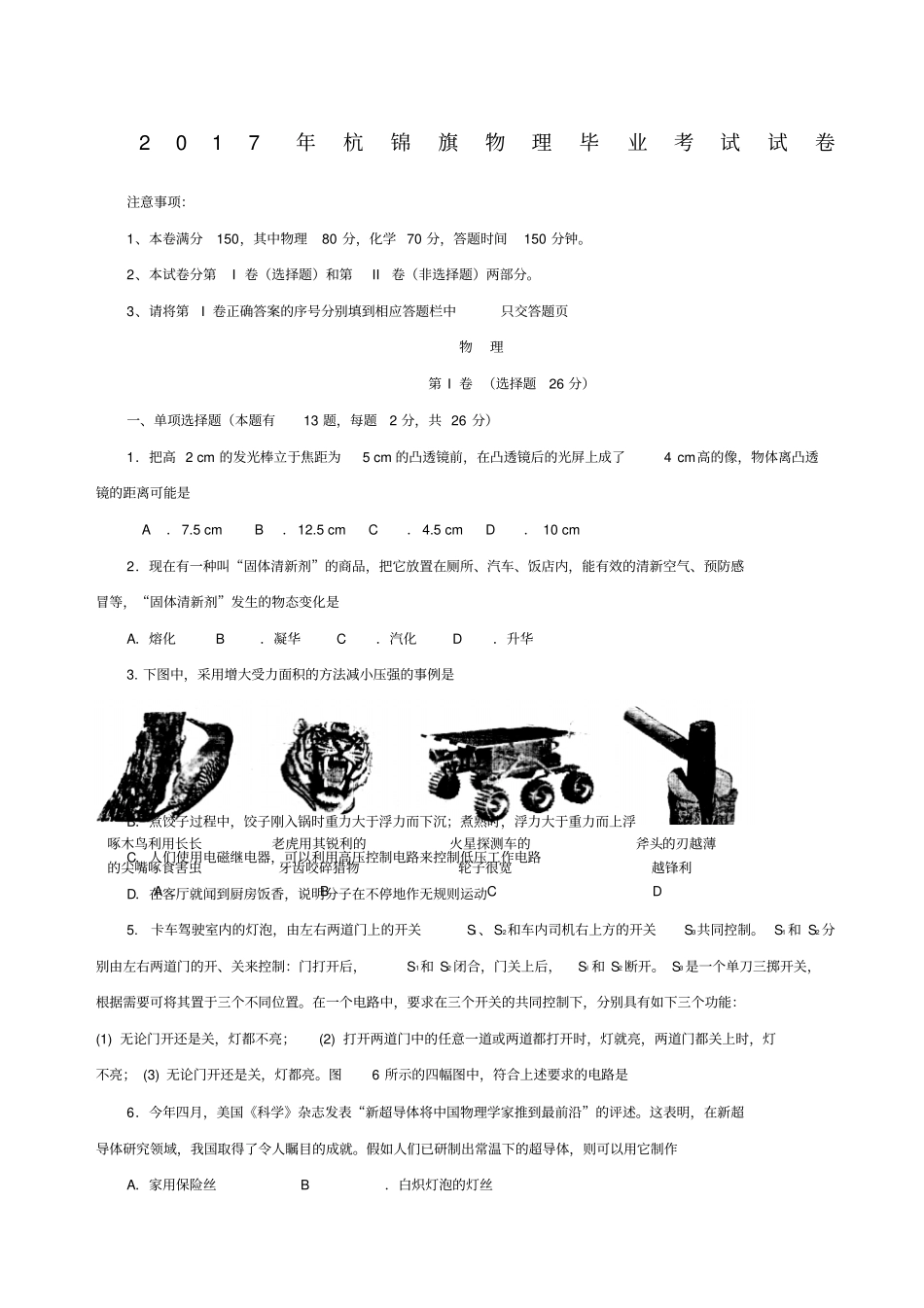

2017年杭锦旗物理毕业考试试卷注意事项：1、本卷满分150，其中物理80分，化学70分，答题时间150分钟。2、本试卷分第I卷（选择题）和第II卷（非选择题）两部分。3、请将第I卷正确答案的序号分别填到相应答题栏中只交答题页物理第I卷（选择题26分）一、单项选择题（本题有13题，每题2分，共26分）1．把高2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是A．7.5cmB．12.5cmC．4.5cmD．10cm2．现在有一种叫“固体清新剂”的商品，把它放置在厕所、汽车、饭店内，能有效的清新空气、预防感冒等，“固体清新剂”发生的物态变化是A．熔化B．凝华C．汽化D．升华3.下图中，采用增大受力面积的方法减小压强的事例是B．煮饺子过程中，饺子刚入锅时重力大于浮力而下沉；煮熟时，浮力大于重力而上浮C．人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路D．在客厅就闻到厨房饭香，说明分子在不停地作无规则运动5.卡车驾驶室内的灯泡，由左右两道门上的开关Sl、S2和车内司机右上方的开关S3共同控制。S1和S2分别由左右两道门的开、关来控制：门打开后，S1和S2闭合，门关上后，Sl和S2断开。S3是一个单刀三掷开关，根据需要可将其置于三个不同位置。在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：(1)无论门开还是关，灯都不亮；(2)打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；(3)无论门开还是关，灯都亮。图6所示的四幅图中，符合上述要求的电路是6．今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作A．家用保险丝B．白炽灯泡的灯丝啄木鸟利用长长老虎用其锐利的火星探测车的斧头的刃越薄的尖嘴啄食害虫牙齿咬碎猎物轮子很宽越锋利ABCD（图5）C．电炉的电阻丝D．远距离输电导线7．若把正在收看的电视机放在真空玻璃罩内，我们会发现A．图像和声音一样正常B．图像和声音同时消失C．可以听到声音，但看不到图像D．可以看到图像但听不到声音8.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW·h，这个用电器可能是A．空调器B．电冰箱C．电视机D．收音机9．图5所示，甲、乙两个小球分别放在两个装有不同液体的容器中处于静止状态，此时容器中液体深度不同，但液体对容器底部的压强相同，则A、甲球的密度大于乙球的密度B、甲球的密度等于乙球的密度C、甲球的密度小于乙球的密度D、甲球、乙球的密度关系无法判断10.人类在探索自然规律的过程中，总结出了许多科学研究方法，如：“控制变量法”、“等效替代法”、“类比法”、“理想模型法”等。下面是初中物理中的几个研究实例：①研究电流时，把电流比作水流；②研究磁场时，引入“磁感线”；③研究动能与速度的关系时，让物体的质量保持不变；④研究光的传播时，引入“光线”。其中，采用了相同研究方法的是A．①和②B．②和③C．②和④D．③和④11．下列各图与相应描述不相符的是A.足球被守门员接住过程中，球的运动状态改变B.乒乓球在空中向前飞行时不受到球拍的作用力C.冰壶被发出后仍能继续前进是因为冰壶具有惯性D.垒球被抛出在空中飞行时球的机械能增加12．下列四幅图中能说明发电机的工作原理的是13、如图为某种吊车的工作示意图。利用伸缩撑杆可使吊臂绕O点转动；伸缩撑杆为圆弧状，伸缩撑杆对吊臂的支持力始终与吊臂垂直。下列关于这个吊车的有关说法正确的是（）A．吊臂是一个省力杠杆ABCD玻璃罩摄像头B．使用这种吊车，好处是可以少做功C．匀速顶起吊臂的过程中，伸缩撑杆的支持力大小保持不变D．匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小第II卷（非选择题共54分）二、填空题（本题有7题，每空1分，共15分）14．鄂尔多斯在创建交通模范城市的过程中，采取了一些措施，为市民在交通上提供优质服务。如：（1）市公汽公司为了保证人们从公汽后门上下车时的安全，在无人售票车上安装了“车载电视监控器”，如图所示，是该装置的光学系统...
