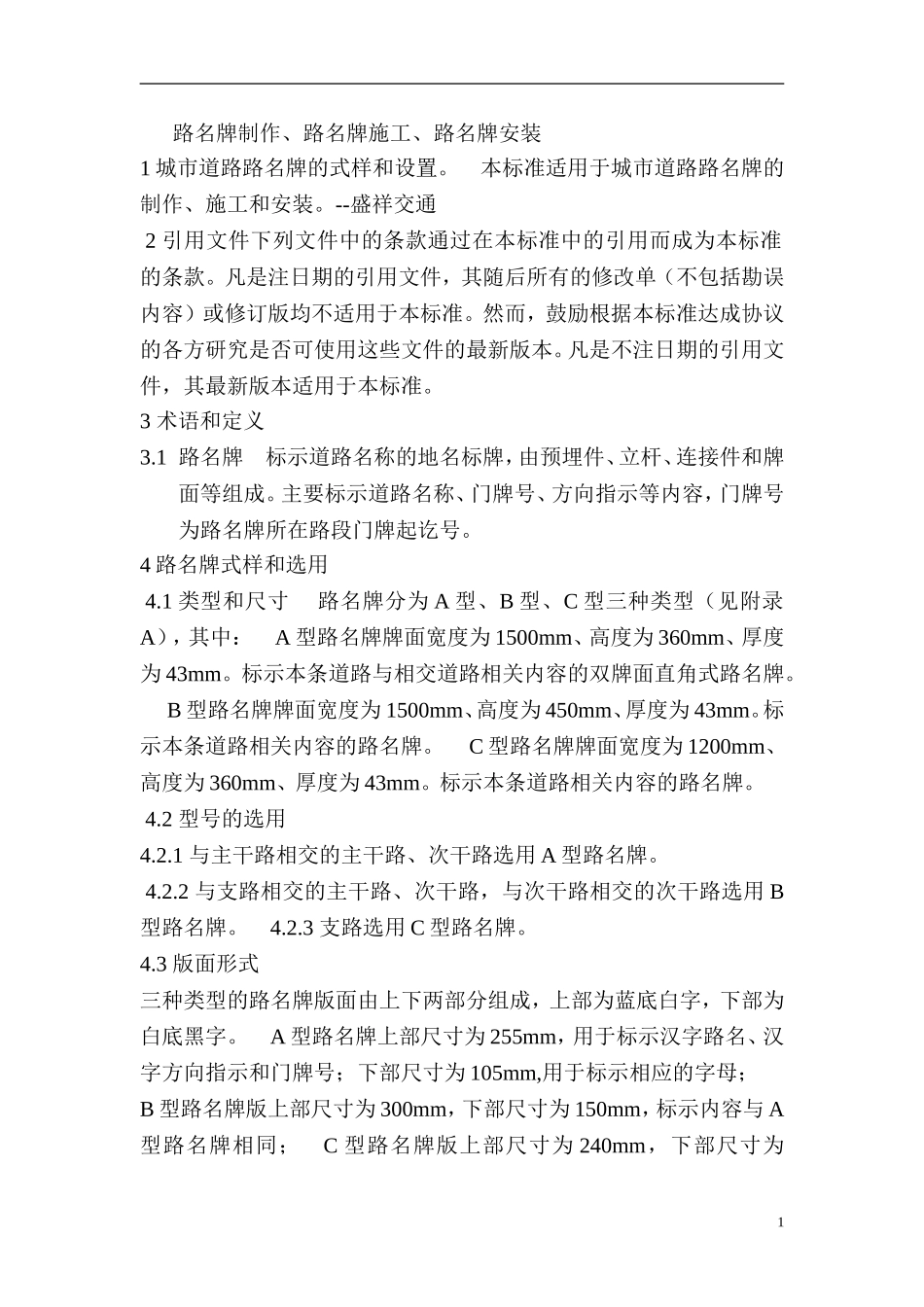

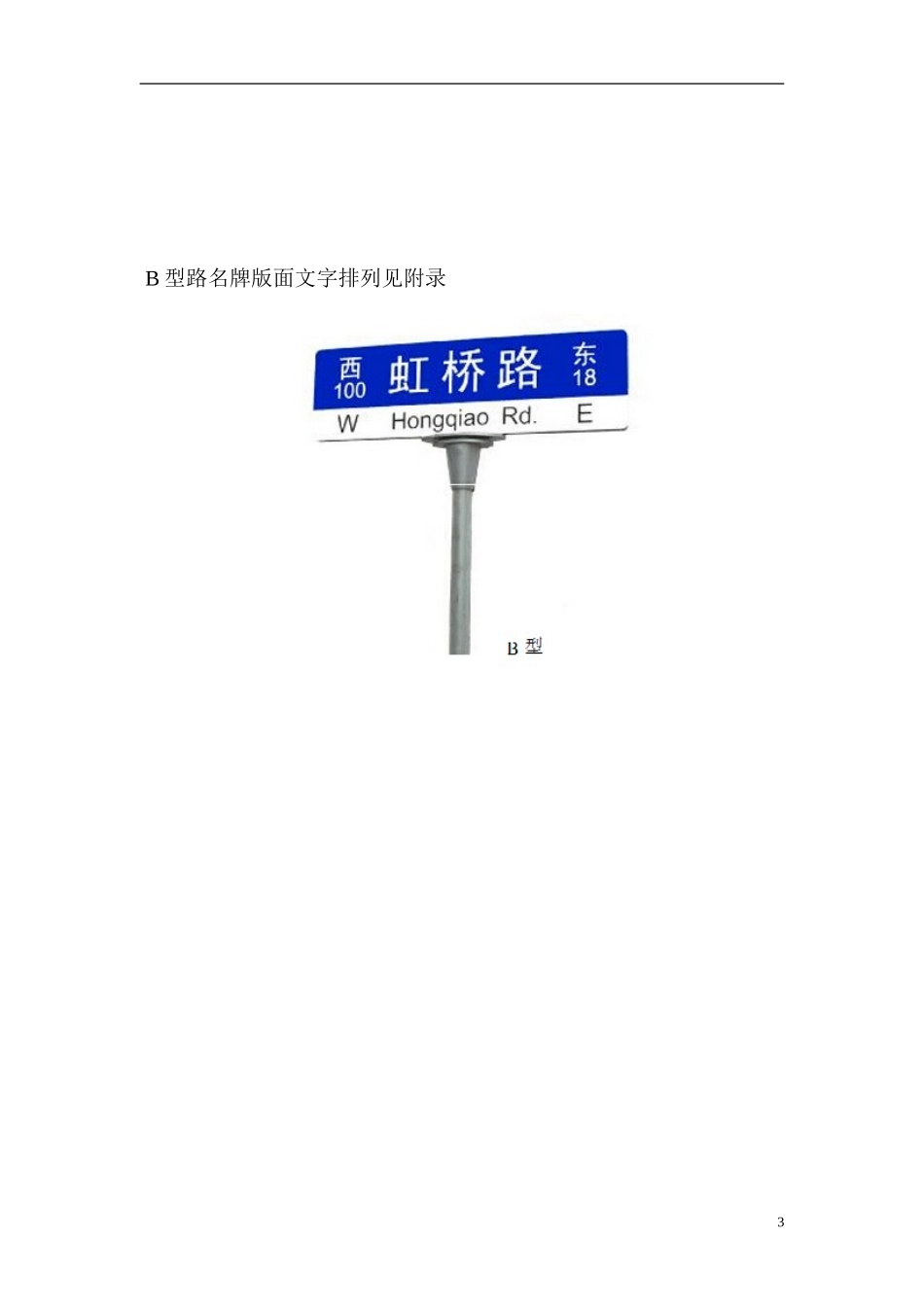

路名牌制作、路名牌施工、路名牌安装1城市道路路名牌的式样和设置。本标准适用于城市道路路名牌的制作、施工和安装。--盛祥交通2引用文件下列文件中的条款通过在本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3术语和定义3.1路名牌标示道路名称的地名标牌，由预埋件、立杆、连接件和牌面等组成。主要标示道路名称、门牌号、方向指示等内容，门牌号为路名牌所在路段门牌起讫号。4路名牌式样和选用4.1类型和尺寸路名牌分为A型、B型、C型三种类型（见附录A），其中：A型路名牌牌面宽度为1500mm、高度为360mm、厚度为43mm。标示本条道路与相交道路相关内容的双牌面直角式路名牌。B型路名牌牌面宽度为1500mm、高度为450mm、厚度为43mm。标示本条道路相关内容的路名牌。C型路名牌牌面宽度为1200mm、高度为360mm、厚度为43mm。标示本条道路相关内容的路名牌。4.2型号的选用4.2.1与主干路相交的主干路、次干路选用A型路名牌。4.2.2与支路相交的主干路、次干路，与次干路相交的次干路选用B型路名牌。4.2.3支路选用C型路名牌。4.3版面形式三种类型的路名牌版面由上下两部分组成，上部为蓝底白字，下部为白底黑字。A型路名牌上部尺寸为255mm，用于标示汉字路名、汉字方向指示和门牌号；下部尺寸为105mm,用于标示相应的字母；B型路名牌版上部尺寸为300mm，下部尺寸为150mm，标示内容与A型路名牌相同；C型路名牌版上部尺寸为240mm，下部尺寸为1120mm，标示内容与A型路名牌相同；。4.3.1路名牌版面字体高度按以下规格尺寸表示：表1字体高度（单位：mm）路名汉字方向指示汉字字母门牌号码2字路名3字路名4字路名5字路名6字路名A型185165145956055B型2001851701008060C型1601501401301208565504.3.2版面文字的排列A型路名牌版面文字排列见附录2B型路名牌版面文字排列见附录3C型路名牌版面文字排列见附录；路头、路尾用红圆替换方向汉字见附图44.4颜色和字体4.4.1路名牌上部路名、方向汉字为蓝底白字，字体为黑体，门牌号数字为蓝底白字，字体为Arial体。4.4.2路名牌下部路名、方向字母为白底黑字，字体为Arial体。4.5路名牌材料和性能4.5.1路名牌牌面的材料路名牌牌面的材料应平整，平整度应不大于3mm/m。牌面应具备足够的抗冲击性，10kg·cm冲击强度下不破损。牌面必须能粘贴二级反光膜，反光膜的附着力应符合GB/T18833-2002中6.10的要求。4.5.2路名牌连接件的材料路名牌连接件的材料应有一定的强度，必须能传递牌面不小于115kg/m2的风载。4.5.3路名牌立杆的材料：A型路名牌立杆的材料为φ89×4mm热镀锌管和φ80×4mm电镀锌管；B型路名牌立杆的材料为φ89×4mm热镀锌管；C型路名牌立杆的材料为φ76×4mm热镀锌管。热镀锌的镀锌厚度不小于55μm，电镀锌的镀锌厚度不小于12μm。4.5.4路名牌装饰件材料为ABS工程塑料。4.5.5路名牌版面材料为二级反光膜。54.5.5.1路名牌版面反光膜性能路名牌版面反光膜材料的逆反射系数应符合GB/T18833-2002中6.2.1的要求，逆反射系数应不小于表2的规定值。4.5.5.2颜色性能路名牌版面上反光膜（包括丝网印刷后的反光膜）的各种颜色的亮度5路名牌安装和设置5.1基础5.1.1路名牌基础预埋件材质和尺寸：路名牌基础预埋件材料性能不低于Q235A标准；路名牌基础预埋件的尺寸（见图）。侧石C20混凝土405251060图1路名牌基础预埋件的尺寸（单位：mm）5.1.2路名牌基础预埋件安装工序及要求：5.1.2.1路名牌基础预埋件的中心位置距侧石内侧25cm（见图2）。65.1.2.2路名牌基础预埋件的高度位置为预埋件顶面低于侧石顶面10cm（见图2）。5.1.2.3预埋件混凝土基础尺寸不小于40×40×50cm，强度不低于C20。5.1.2.4路名牌设置完毕后应按原样恢复人行道路面。5.2路名牌设置5.2.1设置的位置5.2.1.1路名牌的设置应根据周边环境，结合道路结构、交通状况、周边绿化及设施等，设置在行人、车辆最易看见的位置，牌头应不被遮挡。5.2.1.2A型路名牌设置在道路交叉口人行道转角圆弧的顶点处。5....
