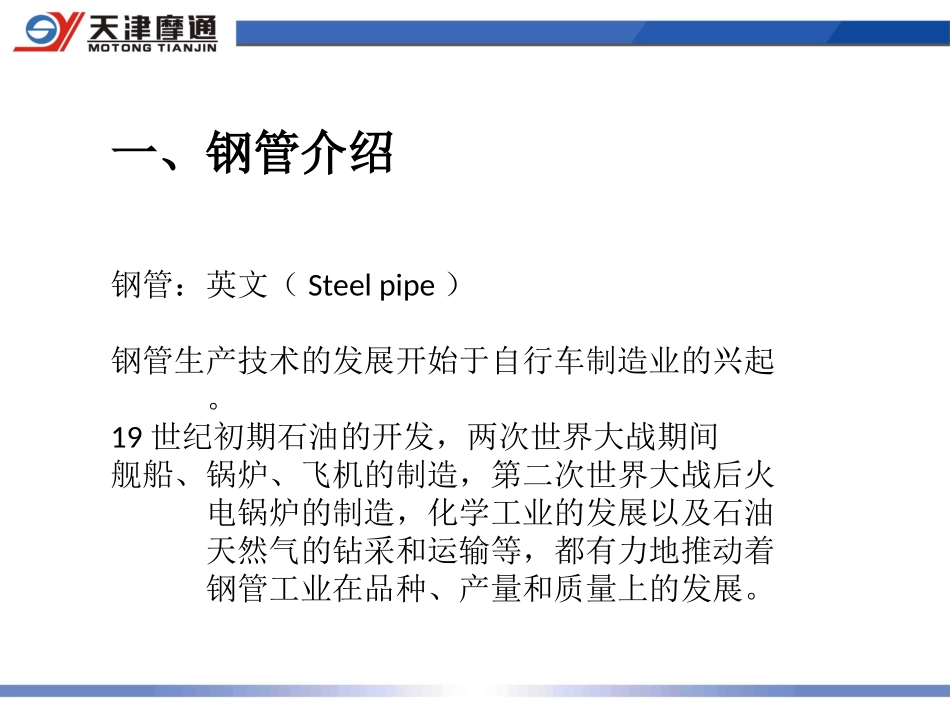

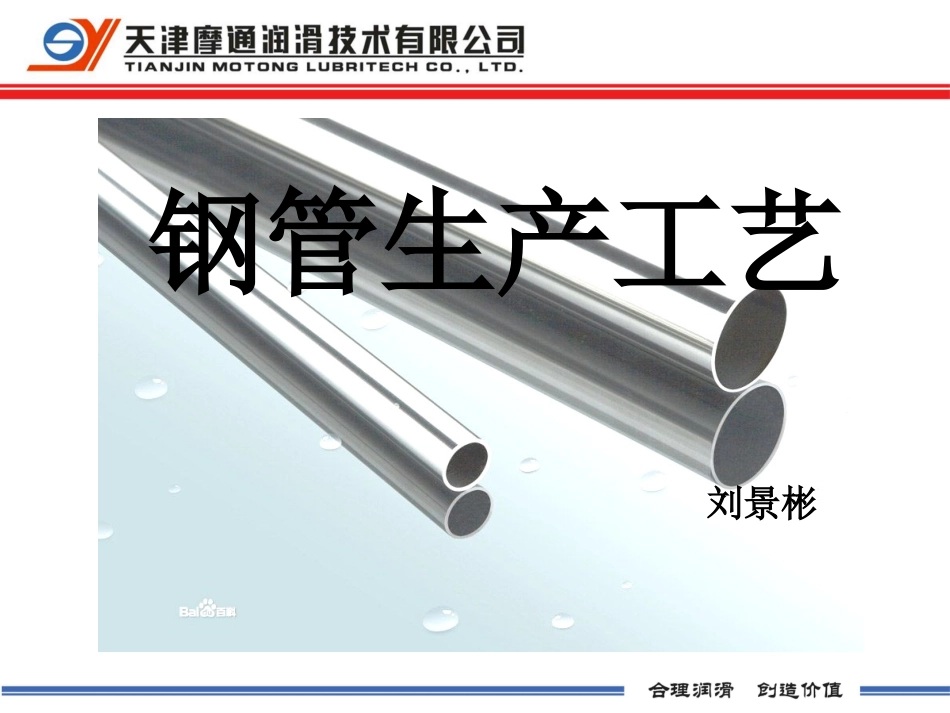

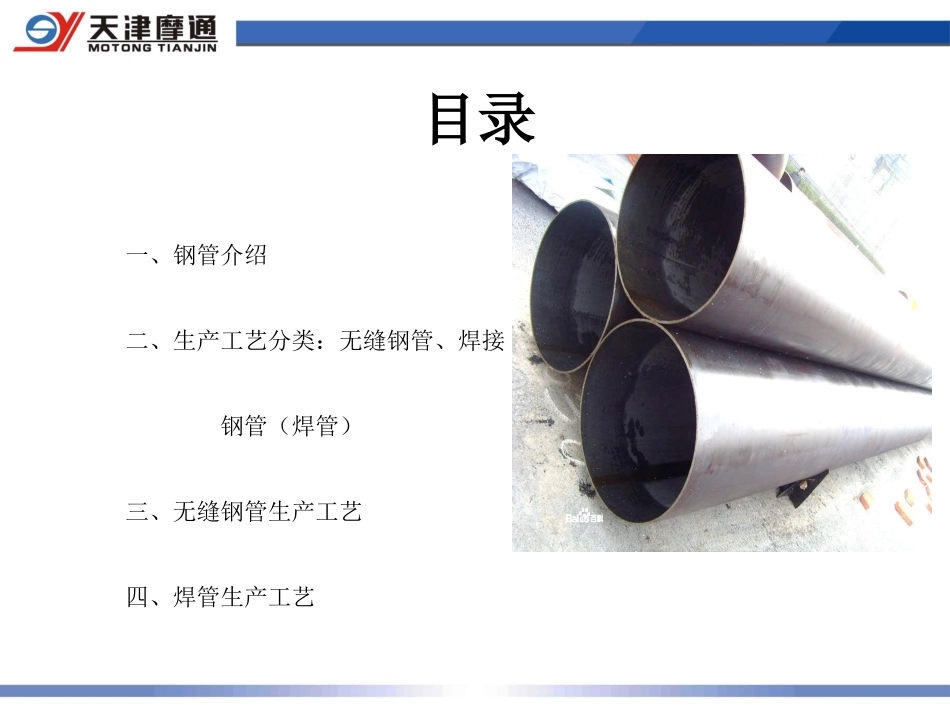

钢管生产工艺刘景彬目录一、钢管介绍二、生产工艺分类：无缝钢管、焊接钢管（焊管）三、无缝钢管生产工艺四、焊管生产工艺一、钢管介绍钢管：英文（Steelpipe）钢管生产技术的发展开始于自行车制造业的兴起。19世纪初期石油的开发，两次世界大战期间舰船、锅炉、飞机的制造，第二次世界大战后火电锅炉的制造，化学工业的发展以及石油天然气的钻采和运输等，都有力地推动着钢管工业在品种、产量和质量上的发展。二、生产工艺分类：无缝钢管、焊管1、无缝钢管SML2、焊管从生产工艺上来分，焊接钢管主要分为电阻焊管ERW（ElectricResistanceWelding）螺旋埋弧焊管SSAW（SpirallySubmergedArcWelding）直缝双面埋弧焊管LSAW（LongitudinallySubmergedArcWelding）三、无缝钢管工艺3.1无缝钢管的历史•无缝钢管生产有100多年的历史。德国人曼尼斯曼兄弟于1885年首先发明二辊斜轧穿孔机，1891年又发明周期轧管机,1903年瑞士人施蒂费尔（R.C.Stiefel）发明自动轧管机（也称顶头式轧管机），以后又出现了连续式轧管机和顶管机等各种延伸机，开始形成近代无缝钢管工业。20世纪30年代由于采用了三辊轧管机、挤压机、周期式冷轧管机，改善了钢管的品种质量。60年代由于连轧管机的改进，三辊穿孔机的出现，特别是应用张力减径机和连铸坯的成功，提高了生产效率，增强了无缝管与焊管竞争的能力。70年代无缝管与焊管正并驾齐驱，世界钢管产量以每年5％以上的速度递增。中国1953年后重视发展无缝钢管工业，已初步形成轧制各种大、中、小型管材的生产体系。铜管一般也采用锭坯斜轧穿孔、轧管机轧制、盘管拉伸工艺。•无缝钢管是一种具有中空截面、周边没有接缝的圆形，方形，矩形钢材。无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。无缝钢管具有中空截面，大量用作输送流体的管道，钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻的钢脚手架等。3.2无缝钢管3.3无缝钢管工艺流程图四、焊管生产工艺4.1焊接钢管定义•◆焊接钢管即有缝钢管，其生产是将管坯（钢板和钢带）用各种成型方法弯卷成要求的横断面形状和尺寸的管筒，再用不同的焊接方法将焊缝焊合而得到钢管的过程特点•产品精度高，尤其是壁厚精度•主题设备简单，占地小•生产上可以连续化作业•生产灵活、机组的产品范围宽4.2.1直缝高频焊管（ERW）将热轧卷板经过成型机成型后，利用高频电流的集肤效应和邻近效应，使管坯边缘加热熔化，在挤压辊的作用下进行压力焊接来实现生产的4.2.2高频焊管工艺流程图4.3.1螺旋钢管生产工艺1、螺旋钢管原材料即带钢卷、焊丝、焊剂。2、成型前带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。3、采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径、错边量和焊缝间隙都得到严格的控制。4、切成单根钢管后，每批钢管头三根要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。4.3.2螺旋埋弧焊管工艺流程图高等级螺旋焊管成套设备直缝埋弧焊管（LSAW）一般是以钢板为原料，经过不同的成型工艺，采用双面埋弧焊接和焊后扩径等工序形成焊管。4.4.1直缝埋弧焊钢管主要设备铣边机、预弯机、成型机、预焊机、扩径机等4.4.2主要成型工艺直缝埋弧焊管按成型方式分为UO(UOE)、RB(RBE)、JCO（JCOE）等多种。将钢板在成型模内先压成U形，再压成O形，然后进行内外埋弧焊，焊后通常在端部或全长范围扩径（Expanding）称为UOE焊管，不扩径的称为UO焊管。将钢板辊压弯曲成型（RollBending)，然后进行内外埋弧焊，焊后扩径为RBE焊管或不扩径为RB焊管。将钢板按J型-C型-O型的顺序成型，焊后进行扩径为JCOE焊管或不扩径为JCO焊管4.4.2.1UOE直缝埋弧焊管成型工艺UOE直缝埋弧焊钢管成型工艺的三大主成形工序包括:钢板预弯边、U成型及O成型。各工序分别采用专用的成型压力机,依次完成钢板边部预弯、U成型及O成型三道工序,将钢板变形成为圆形管筒。如图：4.4.2.2JCOE直缝埋弧焊管成型工艺成型：在JC0成型机上经过多次步进...
