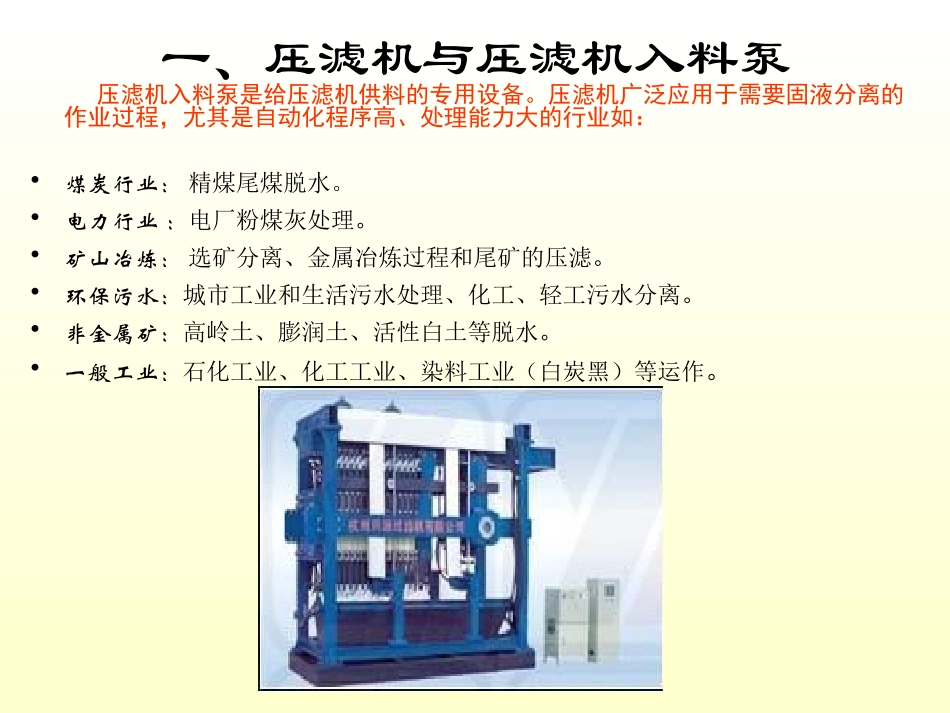

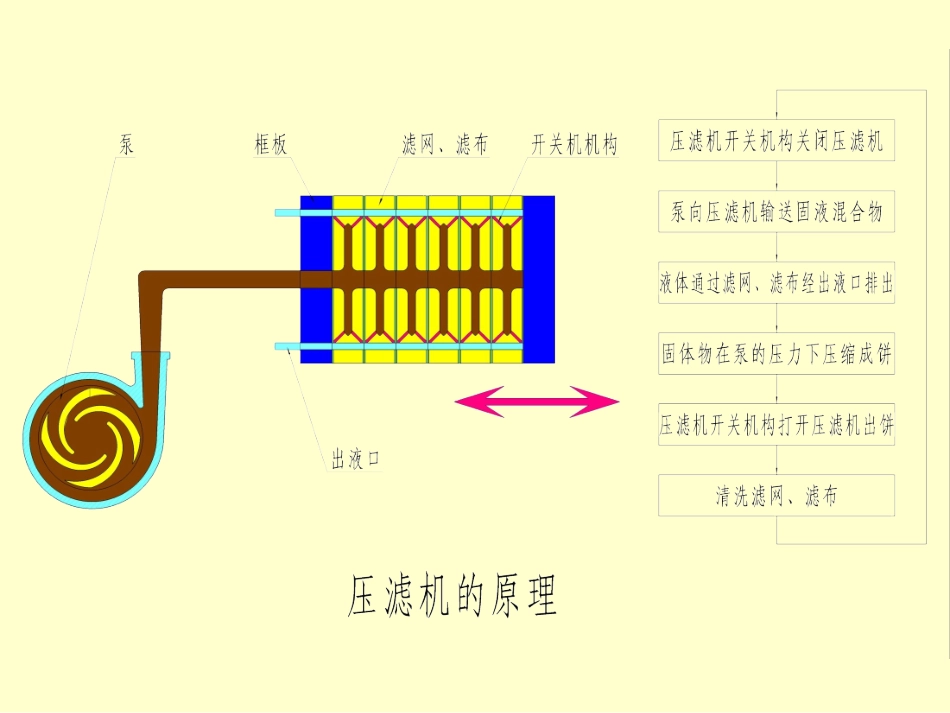

河北高通泵业有限公司河北高通泵业有限公司渣浆压滤泵原理与特点一、压滤机与压滤机入料泵压滤机入料泵是给压滤机供料的专用设备。压滤机广泛应用于需要固液分离的作业过程,尤其是自动化程序高、处理能力大的行业如:•煤炭行业:精煤尾煤脱水。•电力行业:电厂粉煤灰处理。•矿山冶炼:选矿分离、金属冶炼过程和尾矿的压滤。•环保污水:城市工业和生活污水处理、化工、轻工污水分离。•非金属矿:高岭土、膨润土、活性白土等脱水。•一般工业:石化工业、化工工业、染料工业(白炭黑)等运作。压滤机入料泵在压滤过程中流量、扬程的变化•第一阶段:开始进料阶段,由于压滤腔内没有压力,混合物快速充满内腔,此时要求泵处于大流量,低扬程下运行。•第二阶段:充满阶段,随着腔内液体的逐渐排出,泵流量逐渐减小,内腔压力逐渐增加,泵扬程逐渐增大。•第三阶段:压饼阶段,出液口流量为零,泵流量也为零,泵扬程最高,压力最大,固体物在压力作用下保压一段时间后被压缩成饼。二、2003年以前的压滤机入料泵•2003年以前的没有专用的压滤机入料泵而使用普通渣浆泵替代。1、普通渣浆泵结构、外形、装配示意:普通渣浆泵外形图渣浆泵的泵头部件•渣浆泵的主要过流件是叶轮在一个由前后护板和护套组成空间里旋转,叶轮产生离心力输送浆液。付叶轮在减压盖与后护板组成的空间里旋转,它与叶轮的付叶片共同起到密封作用,不让浆液泄漏。2、普通渣浆泵作压滤机入料泵时泵内流动分析•进料和充满阶段部分固液混合物在压力作用下试图沿线2方向流动,但由于叶轮付叶片的降压作用和付叶轮的密封作用,产生一个沿线3方向的密封力f,使固液混合物无法向2方向流动,所以当设计合理时,填料A处无泄漏。普通渣浆泵作压滤机入料泵时泵内流动分析•保压阶段•泵相当于在出口1处封闭,流量为零,泵扬程最高,泵内压力最大。固液混合物在走途无路的情况下只得沿线2方向流动。我们知道,在封闭容器里压强相等,在这几乎封闭的空间里,叶轮付叶片的降压作用和付叶轮的密封作用已微不足道。填料A处大量泄漏。因第三阶段要把固体物压缩成饼故时间最长。泄漏造成大量污染;与此同时泵效率急剧下降。•这就是我们需要研制无泄漏的压滤机专用渣浆压滤泵的原因。三、我们的发明专利——渣浆压滤泵创新的结构1.泵体2.叶轮3.泵盖4.吸入段5.付叶轮6.减压盖7.填料8.填料压盖从结构上看,渣浆压滤泵最大的创新点是把普通渣浆泵的吸入口从A处改到了B处,而将原泵吸入口位置封闭。创新的结构渣浆压滤泵普通渣浆泵•从图中可以看出叶轮在泵体和泵盖组成的空间里运转,产生离心力输送浆液,付叶轮在减压盖和吸入段组成的空间里运转,应用动密封对进口压力进行密封,防止浆液泄漏。渣浆压滤泵无泄漏原理由于将吸入口改装到了减压盖和泵体、泵盖之间,所以不管压滤过程进行到那一阶段,也不管泵内流量和B腔压力有多大变化,吸入口内A腔的压力始终恒定的等于进口压力。我们知道:进口压力一般都在0.06Mpa以内(几米水头),故只要合理设计一小小付叶轮,让其产生一个沿1方向的力,就能使欲向2方向流动的固液混合物无法流动,就能保证填料密封C处不泄漏。在泵内部,随着压滤过程从第一阶段到第三阶段,B处和D处逐渐的压力逐渐加大,泵内沿3和4方向的泄漏也逐渐增大,但不管多大,漏不到泵外。四、渣浆压滤泵特点与社会效益1、渣浆压滤泵的创新点之一:创造了一种全新渣浆泵结构,这种结构与付叶轮密封技术相配合彻底解决了压滤机入料泵的泄漏问题。为此我们把它命名为“渣浆压滤泵”。它的出现,使压滤机入料泵有了专用产品。压滤机入料泵是量大面广的通用产品。它泄漏的料浆有些是对人体有害的物质,直接对人体造成伤害;即使是无害物质,泄漏也会造成环境污染;有些是贵金属矿(如金矿),它的泄漏会造成资源浪费。如压滤机入料泵使用我公司生产的渣浆压滤泵就能保证无泄漏,无污染,避免了对人体的伤害,节约了以往因防治污染所投入的大量资金。渣浆压滤泵特点与社会效益2、渣浆压滤泵的创新点之二:渣浆压滤泵使用了最新的设计理论和设计方法,设计出的产品水力性能优良、效率高、磨损率低。它的设计过程中使用了那些...
