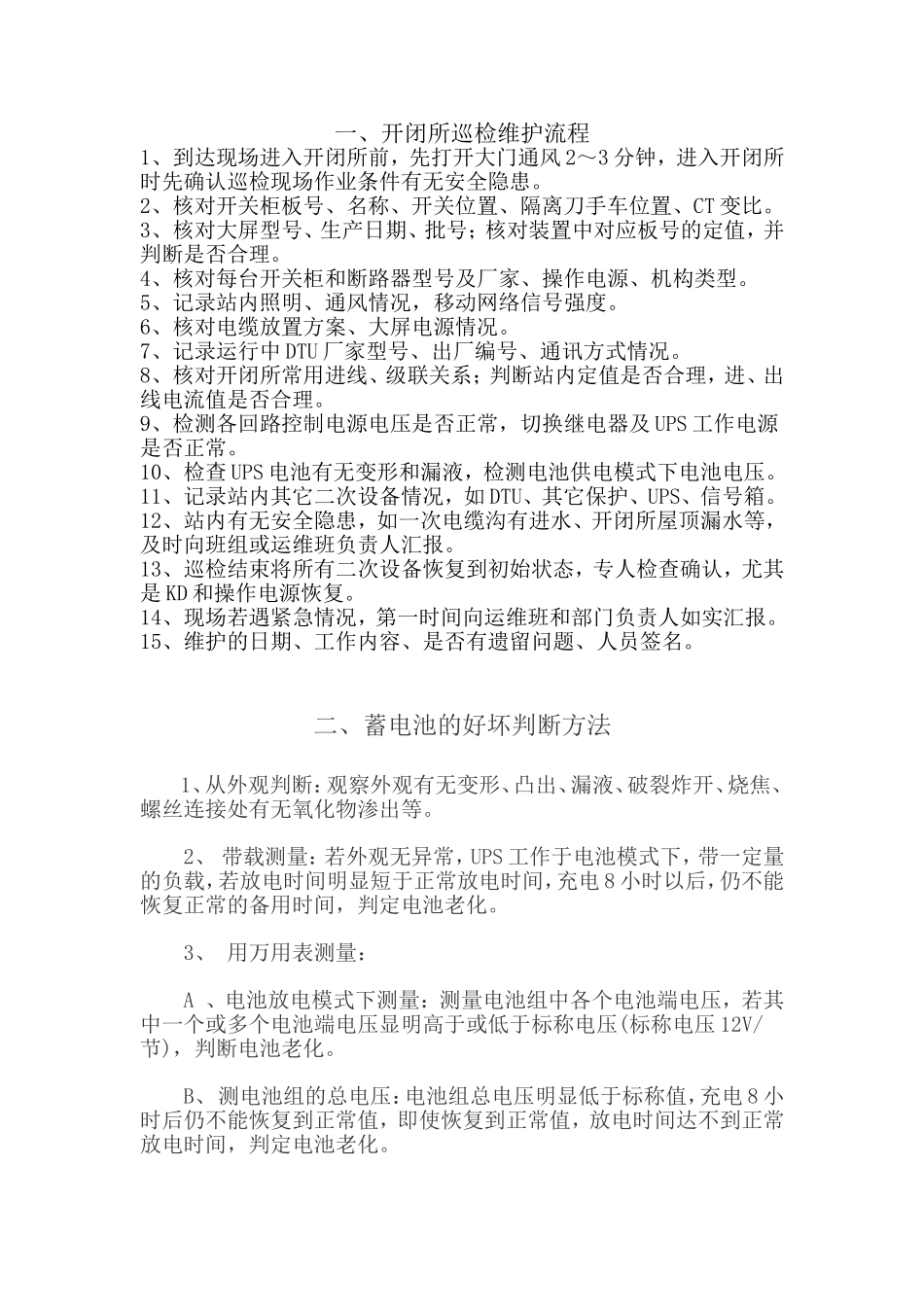

一、开闭所巡检维护流程1、到达现场进入开闭所前，先打开大门通风2～3分钟，进入开闭所时先确认巡检现场作业条件有无安全隐患。2、核对开关柜板号、名称、开关位置、隔离刀手车位置、CT变比。3、核对大屏型号、生产日期、批号；核对装置中对应板号的定值，并判断是否合理。4、核对每台开关柜和断路器型号及厂家、操作电源、机构类型。5、记录站内照明、通风情况，移动网络信号强度。6、核对电缆放置方案、大屏电源情况。7、记录运行中DTU厂家型号、出厂编号、通讯方式情况。8、核对开闭所常用进线、级联关系；判断站内定值是否合理，进、出线电流值是否合理。9、检测各回路控制电源电压是否正常，切换继电器及UPS工作电源是否正常。10、检查UPS电池有无变形和漏液，检测电池供电模式下电池电压。11、记录站内其它二次设备情况，如DTU、其它保护、UPS、信号箱。12、站内有无安全隐患，如一次电缆沟有进水、开闭所屋顶漏水等，及时向班组或运维班负责人汇报。13、巡检结束将所有二次设备恢复到初始状态，专人检查确认，尤其是KD和操作电源恢复。14、现场若遇紧急情况，第一时间向运维班和部门负责人如实汇报。15、维护的日期、工作内容、是否有遗留问题、人员签名。二、蓄电池的好坏判断方法1、从外观判断：观察外观有无变形、凸出、漏液、破裂炸开、烧焦、螺丝连接处有无氧化物渗出等。2、带载测量：若外观无异常，UPS工作于电池模式下，带一定量的负载，若放电时间明显短于正常放电时间，充电8小时以后，仍不能恢复正常的备用时间，判定电池老化。3、用万用表测量：A、电池放电模式下测量：测量电池组中各个电池端电压，若其中一个或多个电池端电压显明高于或低于标称电压(标称电压12V/节)，判断电池老化。B、测电池组的总电压：电池组总电压明显低于标称值，充电8小时后仍不能恢复到正常值，即使恢复到正常值，放电时间达不到正常放电时间，判定电池老化。C、电池开机测量：UPS不开机，也不接市电，先用万用表测量电池组总电压，此时电压可能在36V-40V之间，属于正常值，表笔不离开，一直盯住万用表的指示，然后按开机键，若此时电池总电压马上降至30V以下乃至十几伏，UPS马上自动关机，关机后电压立即恢复到原有值，判定电池老化。三、UPS不间断电源系统的巡检更换计划1、针对前一阶段巡检过程发现UPS电池有故障开闭所优先处理消缺。2、针对投运超过4年的UPS系统进行整理更换，以保证UPS系统的可靠性和带负载能力。3、针对重要地区、带有重要负荷或处于第一级的开闭所运行的UPS展开普查，对其进行全面检测，发现故障及时更换。4、上述运行超4年及重要开闭所内的UPS系统共计约246套。计划按重要性排序每月巡检开闭所约40个，半年内基本巡检更换完成。附表：UPS电池故障开闭所亚星一配、兑周路一配、大学中配、连云路二配、二七万达一配、航海一配、航海三配、金运配、华强城市广场二配、煤机路一所、火炬街一配、睿达广场一配、祝福兰寨一配、建一配、正商恒钻一配、金色时代一配、信息广场配、紫楠路一配、正商华钻三配、纬二路一配、东风路六配、科明路二配、科明路一配、顺河二配、东风东路六配、滨水新区三配、滨水新区二配、工人二配、伊河路一配、东风四配、金沙湖二配、航海三配、轻院一配、明钻二配、高校园二配、金领时代一配、商都路三配、淮河一配。共计38个开闭所直流屏电池故障开闭所康桥华城一配、美景鸿城七配、美景鸿城八配、橡树玫瑰城三配、郑密四配（整流模块2个坏）。共计5个开闭所UPS系统投运时间超过4年的开闭所（按投运时间顺序排序）航海二配、航海三配、商英街一配、顺河一配、顺河二配、人一配、人二配、城北二配、水科院一配、金运配、二七五配、高校园一配、姚寨配、紫荆三配、民族小区配、金九配、城东一配、政二配、纬一配、纬二配、长江一配、百花配、工人一配、工人二配、东风一配、黄家庵东配、农业四配、东明北五配、德亿二配、陇海东配、南阳路一配、农业东路五配、徐寨路配、绿云一配、金色时代一配、曼哈顿一配、英协一配、燕凤配、金融配、凤凰城一配、凤凰城二配、凤凰城三配、经北五配、朝凤配、建一配、康平苑一配、龙湖外环一配、顺驰...
