高速公路机电工程讲解VIP免费

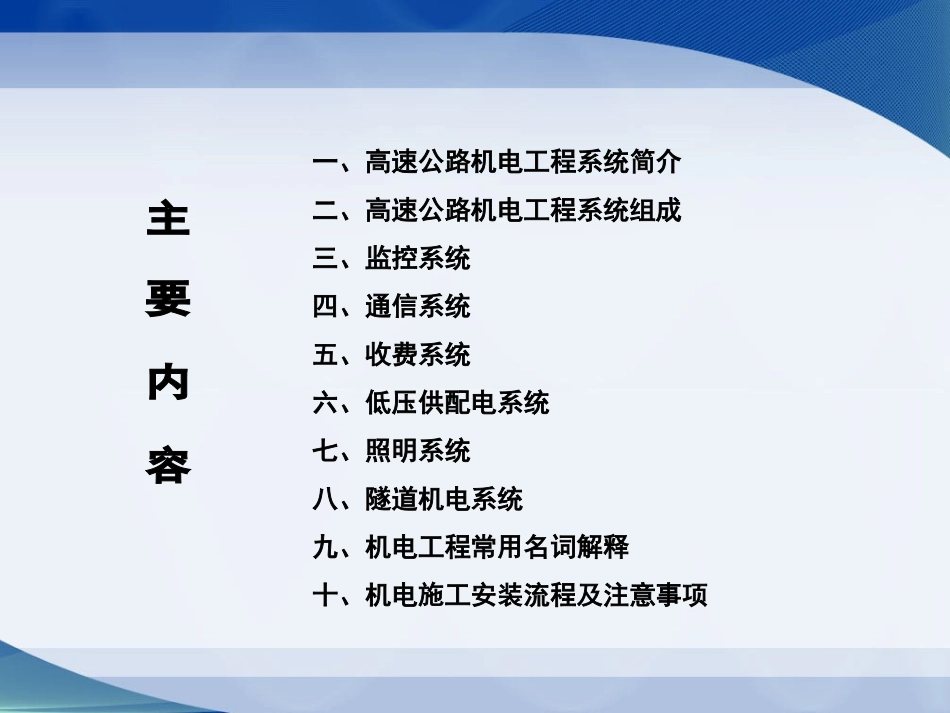

高速公路机电工程系统讲解：刘新宇一、高速公路机电工程系统简介二、高速公路机电工程系统组成三、监控系统四、通信系统五、收费系统六、低压供配电系统七、照明系统八、隧道机电系统九、机电工程常用名词解释十、机电施工安装流程及注意事项一、高速公路机电工程系统简介高速公路机电工程系统隶属于交通工程（安全设施、管理设施和服务设施）的管理设施。高速公路机电系统被划分为六大系统，即监控系统、通信系统、收费系统、低压供配电系统、照明系统、隧道机电系统。在高速公路的建设和发展过中，监控、收费、通信三大系统是同步协调发展的。二、高速公路机电工程系统组成机电工程监控系统通信系统收费系统低压供配电系统照明系统隧道机电系统车辆检测器气象检测器闭路电视监视系统可变标志光电缆线路监控（分）中心设备安装及软件调测二、高速公路机电工程系统组成监控系统大屏幕投影系统计算机监控网络与软件地图板通信管道与光电缆线路光纤数字传输系统数字程控交换系统紧急电话系统二、高速公路机电工程系统组成通信系统无线移动通信系统通信电源入口车道设备出口车道设备收费站设备及软件收费中心设备及软件IC卡及发卡编码设备闭路电视监视系统收费系统内部有线对讲及紧急报警系统收费系统计算机网络收费站内光、电缆及塑料管道二、高速公路机电工程系统组成中心（站）内低压配电设备外场设备电力电缆线路二、高速公路机电工程系统组成低压供配电系统照明系统二、高速公路机电工程系统组成照明设施车辆检测器气象检测器闭路电视监视系统紧急电话系统环境检测设备报警与诱导设施隧道机电系统可变标志隧道监控中心计算机控制系统本地控制器二、高速公路机电工程系统组成隧道监控中心计算机网络低压供配电三、监控系统监控系统一般由监控中心和外场设备两部分组成。监控中心由算机系统、闭路电视监视控制设备、投影设备、不间断电源系统等组成。监控中心计算机系统采用局域网结构，能接入视频、数据和语音信息，构成一个多媒体的信息平台，具备方便的扩展性。计算机系统具有每天24h连续工作的能力。监控软件工程是交通监控系统的灵魂工程，它采集外场设备检测到的信息，进行分析处理，生成相应的控制方案，通过外场的可变标志等设备发布路况信息。三、监控系统高速公路监控系统从管理层次一般分为外场设备、监控站（或隧道管理站）、监控分中心以及监控总中心。外场设备按物理环境分为一般路段设备和隧道内设施。一般路段设备包括车辆检测器（有源环检测器、微波检测器、视频检测器等）、气象检测器（风速风向检测器、温湿度检测器、能见度检测器、路面状态检测器、雨量监测器等）、信息发布屏和遥控摄像机等；隧道内设施一般分为环境检测系统（CO检测器、照度检测器、能见度检测器等）、交通控制子系统（信息发布设施、视频检测设施、流量监测设施等）、火灾检测报警子系统、隧道通风控制子系三、监控系统统、隧道照明控制子系统、有线广播子系统以及本地控制子系统等。监控站（或隧道管理站）、监控分中心、监控总中心监控系统根据建设规模和要求的不同一般由监控中心由计算机网络系统、闭路电视监视系统、控制台及辅助设备等部分组成。三、监控系统别的角度理解：高速公路监控系统主要由信息采集子系统、监控中心及信息提供子系统三大部分组成。信息采集子系统包括：车辆检测器、气象检测器、紧急电话和巡逻车。监控中心是高速公路全线路监控系统的最高层即控制中心，主要负责全线路范围内交通情况的监视和控制。信息提供子系统包括交通标志、标线和信号等，是交通监控管理为汽车用户服务的主要形式。国内现阶段的监控主要是视频监控。视频监控主要由以下子系统组成：三、监控系统视频摄像子系统：包括遥控摄像机、固定摄像机、激光夜视摄像机、广场球型摄像机、摄像机支架、防护罩、云台、摄像机支柱等。图像数字系统：视频编码器及解码器、中继器、接收器、线缆、视频分配器等。输出子系统：监视器、硬盘录像机、延时录像机等。控制子系统：包括云台控制器或控制键盘、副控键盘、矩阵切换器、画面分割器等。三、监控系统设备介绍及图示：车辆检测器车辆检测器，更标准的...
