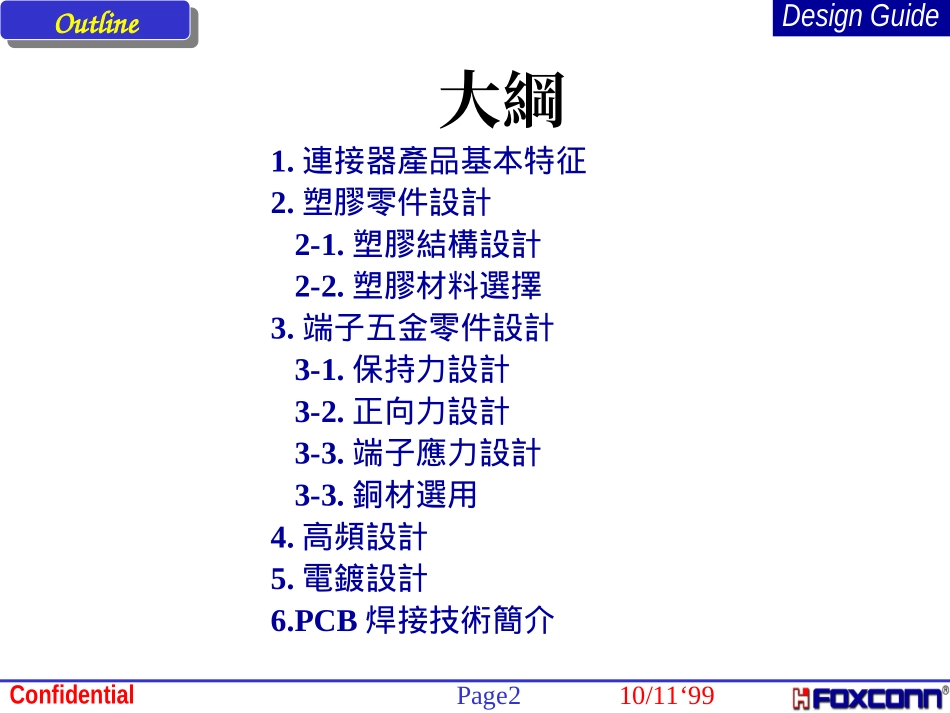

10/11‘99Page1ConfidentialDesignGuideFoxconn連接器設計手冊DesignGuideforConnectorRevision:APrepared:SmarkHuo10/11‘99Page2ConfidentialDesignGuide大綱1.連接器產品基本特征2.塑膠零件設計2-1.塑膠結構設計2-2.塑膠材料選擇3.端子五金零件設計3-1.保持力設計3-2.正向力設計3-3.端子應力設計3-3.銅材選用4.高頻設計5.電鍍設計6.PCB焊接技術簡介OutlineOutline10/11‘99Page3ConfidentialDesignGuideCharacteristicofconnectorCharacteristicofconnector連接器的特性•高速傳輸(Highspeedtransmission)•散熱(Heatdissipation)•電磁波/高頻測試(EMI/RFI)•噪音(Acoustics)•電力分配(Powerdistribution)•結構(Mechanicaldesign)•外觀(Productstyling&Cosmetics)•環保(Environmentalprotection&Recycling)10/11‘99Page4ConfidentialDesignGuideDesignconceptDesignconcept•輕量化(LowWeight)•小型化,小pitch化(MinimumSize)•低成本(LowCost)•高性能(HeightPerformance)•量產性(HeightProductivity)連接器設計理念10/11‘99Page5ConfidentialDesignGuide機械設計程序設計流程工作內容產生文件需求評估顧客需求調查概念設計工作規範設計時程安排細部設計加工製造完成思考可能解決的方式並評估採用何種方案機構草圖依選用方案座詳細分析決定細部尺寸組合圖零件圖零件表製程規劃安排製程進度組裝與試驗成品DesignProcessDesignProcess10/11‘99Page6ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart第一章.塑膠零件設計10/11‘99Page7ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----壁厚(Thickness)設計設計原則:1.壁厚均勻2.盡可能小的肉厚3.受力處和合膠線處要有足夠的厚度,保證一定的強度(圖示)合膠線受力面如果無法避免不均勻的肉厚設計時,應盡量采用逐步過渡的形式,避免突變,否則容易產生變形不好的設計好的設計肉厚過渡部份10/11‘99Page8ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----壁厚(Thickness)設計左圖肉厚設計不均勻,右圖為改進後的設計,肉厚設計均勻,成型時不易產生縮水,氣泡,變形等不良現象GoodGoodBadBad10/11‘99Page9ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----加強筋(Rib)設計主體肉厚:T拔模角度D:0.5°--1.5°加強筋高度:小於5T(一般為2T—3T加強筋間距:2T—3T連接圓弧半徑:R=0.25—0.4T寬度(W):0.4—0.8T(PC/ABS小於0.5T,ABS為0.5-0.7T)10/11‘99Page10ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----凸台設計凸台尺寸設計規范主壁厚:T拔模角(d):0.5°--1.5°凸台高度:小於5T(一般2.5—3T)過渡圓弧半徑R:0.25T—0.40T凸台厚度(W):0.4T—0.8T10/11‘99Page11ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----角撐(Gussets)設計10/11‘99Page12ConfidentialDesignGuideDesignofPlasticPartDesignofPlasticPart2-1.塑膠零件結構設計----一般圓角設計10/11‘99Page13ConfidentialDesignGuideChoiceofPlasticMaterialChoiceofPlasticMaterial連接器設計選用塑膠原料的原則由於連接器的housing結構特點基本上都是,薄肉(最小的小於0.2mm),多pin孔,細長結構,同時因應IT行業的產品更新換代快,競爭激烈,所以材料的選擇必需遵循一下的原則:1.流動性好,可成型肉厚較薄的產品(如LCP,PPS,NAYLON類)2.高強度,抗沖擊性,3.耐高溫(SMT焊接制程的需要)4.優異的電氣性能(高絕緣電阻,低的介電常數)5.冷卻速度快(縮短成型周期,提高效率,節約成本)6.在滿足性能的狀況下,盡量選用價格便宜的材料10/11‘99Page14ConfidentialDesignGuideMaterialLCPLCPLCPLCPPA6TVendorSumitomoSumitomoPolyplasticsAmocoMitsuiGradeSumikasuperSumikasuperVECTRAXYDARARLEN特性項目(Properties)UnitE6006E6006LE130iG930CH230N1，物理性質(Physicalproperties)Method顏色color--BLACKNATURALBLACKBLACKBLACK比重specificgravity--ASTMD-7921.621.621.611...
