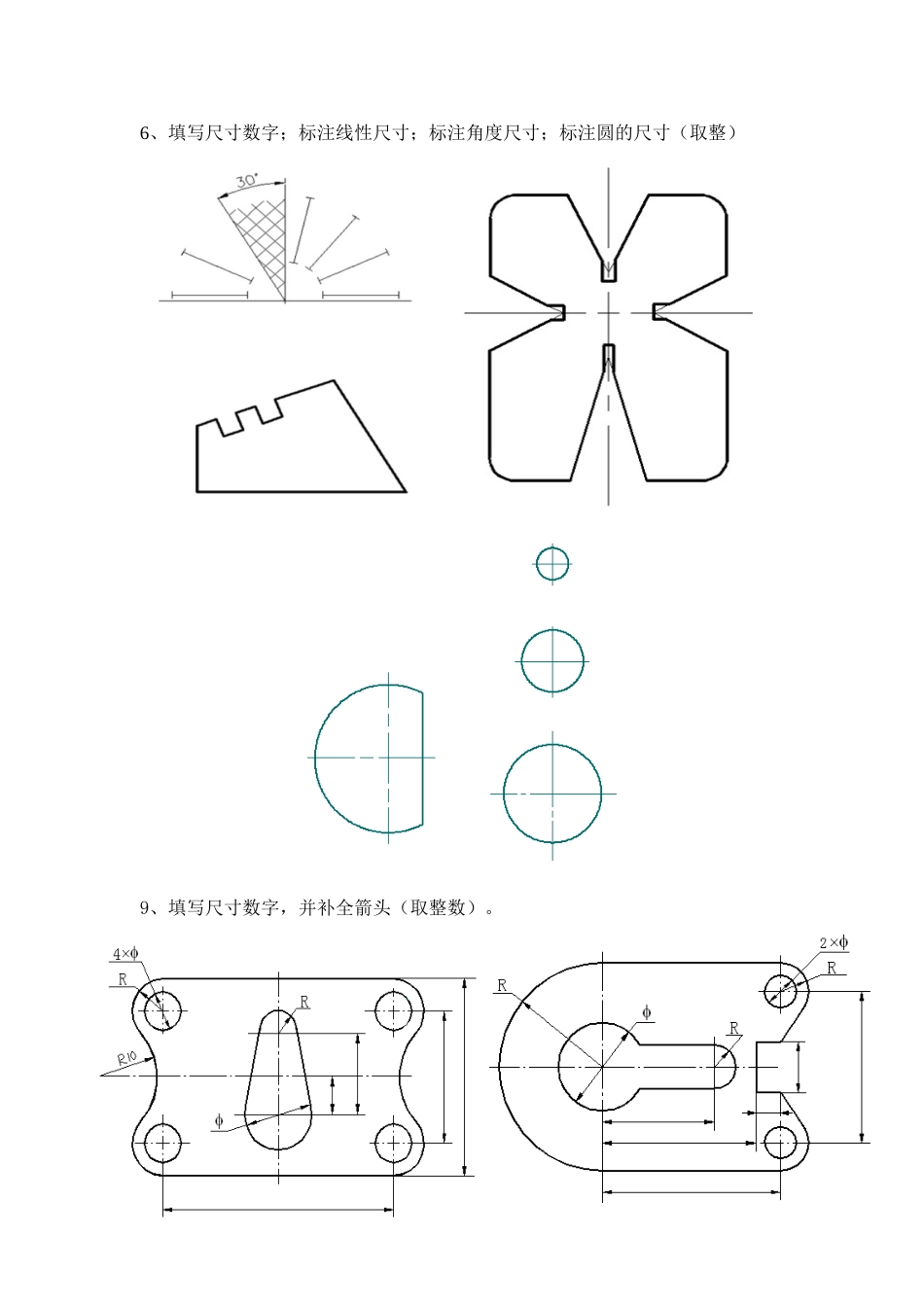

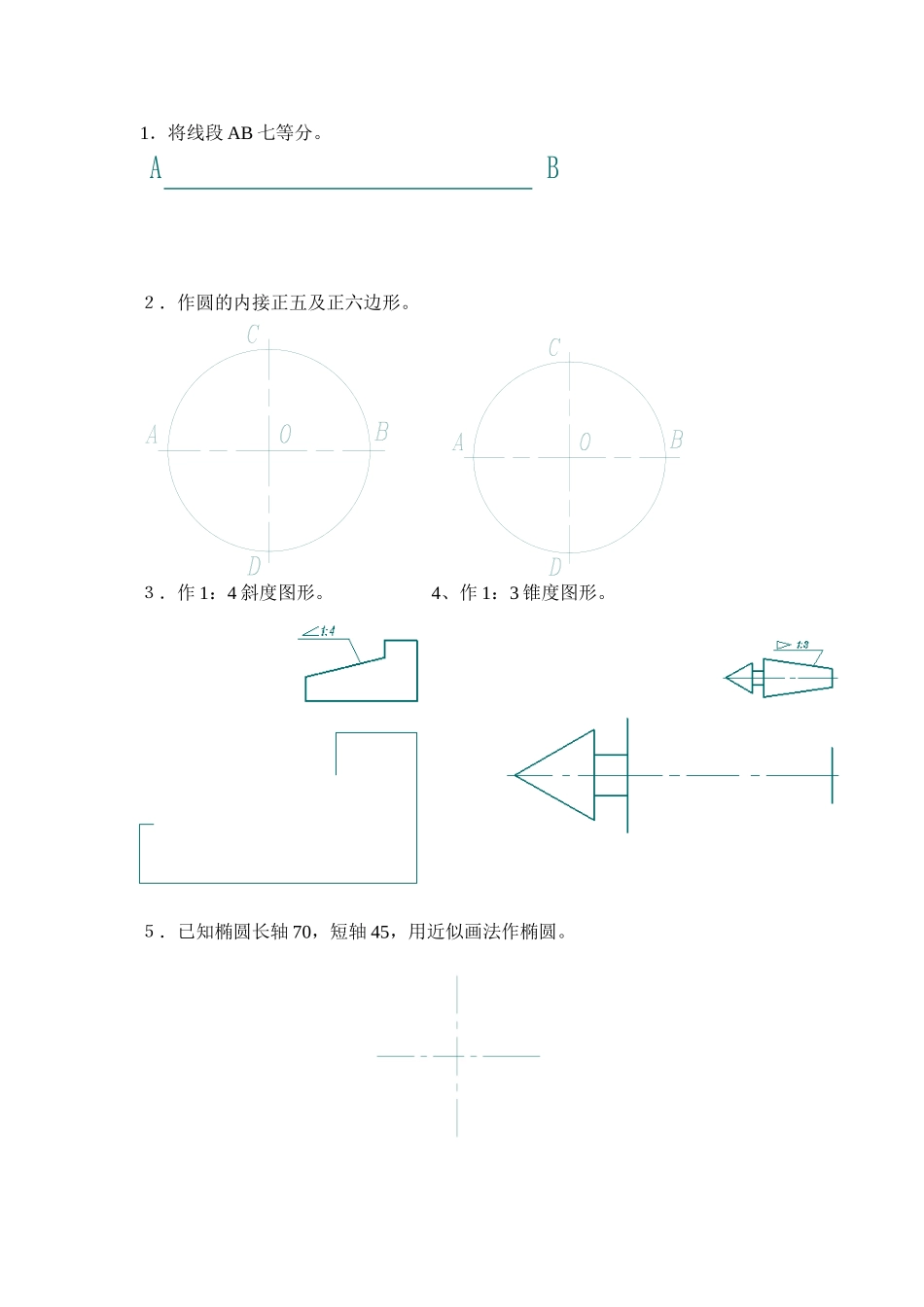

图线及尺寸标注练习班级姓名学号一、图线抄画练习1．将线段AB七等分。２．作圆的内接正五及正六边形。３．作1：4斜度图形。4、作1：3锥度图形。５．已知椭圆长轴70，短轴45，用近似画法作椭圆。6、填写尺寸数字；标注线性尺寸；标注角度尺寸；标注圆的尺寸（取整）9、填写尺寸数字，并补全箭头（取整数）。10、标注下列图形的尺寸（取整数）。11、尺寸标注改错，并补全尺寸数字。12、以1：1的比例抄画左图，并标注尺寸。
