机电安装：电气工程基础知识及识图方法[1]VIP免费

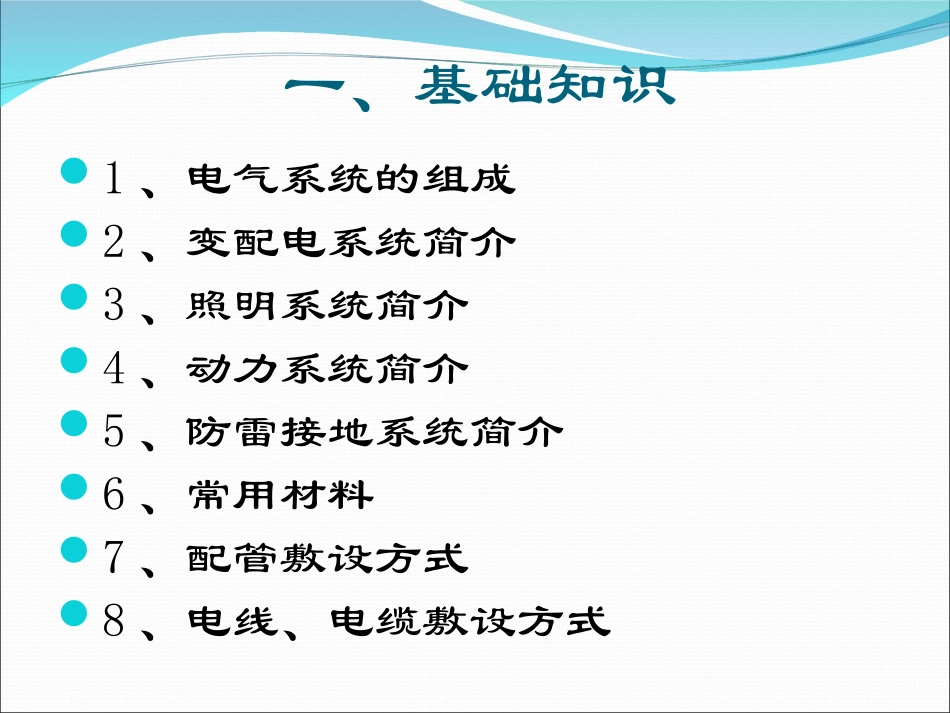

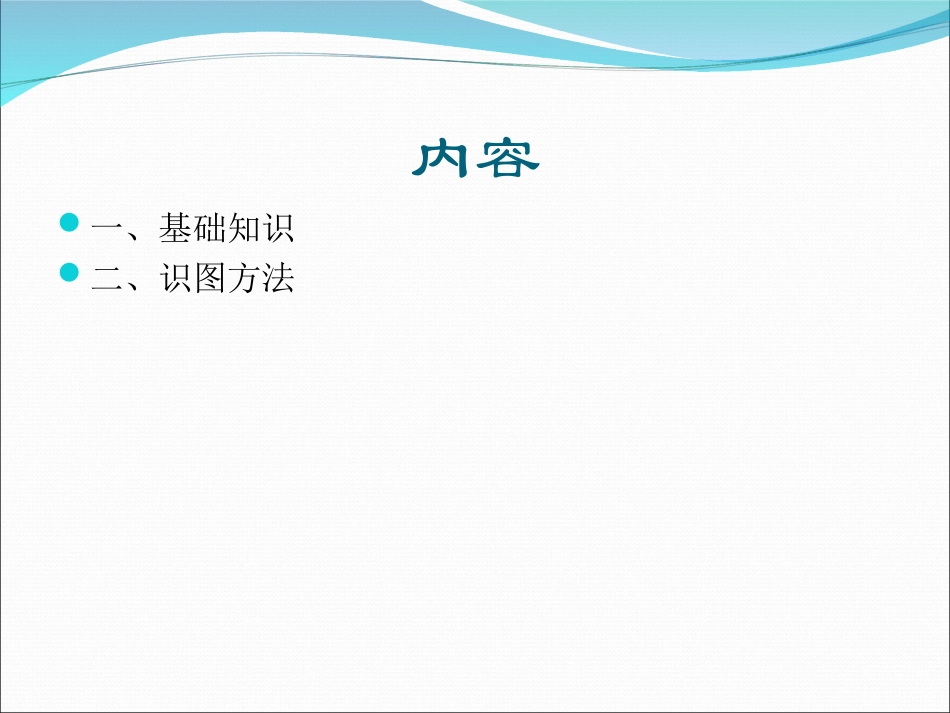

内容一、基础知识二、识图方法一、基础知识1、电气系统的组成2、变配电系统简介3、照明系统简介4、动力系统简介5、防雷接地系统简介6、常用材料7、配管敷设方式8、电线、电缆敷设方式电气系统组成变配电系统照明系统一、强电系统动力系统接地系统消防报警系统安全防范系统二、弱电系统楼宇自控系统综合布线系统有线电视系统门禁对讲系统变配电系统供电局变电所高压电缆变压器低压配电柜低压派接室楼座配电室火力发电厂核子发电厂大容量帛水蓄能电站500KV220KV一般水力发电站大型工企业铁道变电站380/220V380/220V地下电缆杆上变压器10KV35KV6KV10KV旅游点住宅酒店工厂电力机车变电站1变电站2变电站3发电厂变电所输电线路变压器照明系统照明系统根据使用用途分为两大类：普通照明和应急照明。应急照明是为在消防状态下人员逃生时提供照明的，具有一定的特殊用途。1、普通照明：又称一般照明，根据不同环境采用不同灯具、设置不同灯的密度从而达到不同照度的目的。a、不同环境，比如户内、地库、设备间、电梯厅等，所采用的灯具是不相同的，基本的准则是潮湿的场所采用的是防潮灯、有煤气的场所采用的是防爆灯、有尘土的场所采用的是防尘灯，简装户内一般只装裸灯头。照明系统b、照明设计的步骤：从末端开始设计，然后设计支线、支线后干线、干线后垂直干线、垂直干线后设计总配电箱柜。c、照明设计一般采用三级配电的方式，即总配电柜--楼座配电柜（箱）--户箱，户箱前端有个表箱，起计量和分流的作用。d、设计准则：照明回路一般采用最小线经在2.5平方毫米，照明控制回路可采用1.5平方的导线。每回路灯具数量不能超过25具。插座的载流量一定要小于导线的载流量。照明系统e、户内回路的划分：照明回路、普通插座回路、专用插座回路、空调插座回路，专用插座回路及空调插座回路一般采用2.5平方的导线，所有插座回路必须带漏电保护，照明灯具在低于2.4米的高度时也必须要带漏电保护，因此，现在许多高端楼盘也一般在照明回路中也设计有漏电保护开关。f、漏电保护开关的应用：漏电保护开关作为末端安全用电起保护装置的元器件已经在工程设计中广泛并且被强制性的使用，居民用电一般采用两级漏电保护，一级在户内配电箱，直接对使用回路进行保护，一级在楼座配电柜内，在初级漏电失灵的情况下此级漏电保护同样能切断整个电源。照明系统2、应急照明系统：应急照明系统是为消防应急状态下为逃生提供的照明。通常采用双回路供电外加EPS、UPS或灯具电池供电，供电系统独立。其他条件和照明系统一致。应急照明要求照度不低于5LX。动力系统动力系统：指的是在工程设计中各种设备用电，独立于照明系统之外的系统，称为动力系统，动力系统之所以与照明系统分开，因为动力的干线网络的电流变化较大，系统中而含有影响通电质量的高次谐波和二次谐波。1）动力系统的设计流程：设备容量--设备控制箱--干线--垂直干线--变电室动力系统2）设备启动的方式：a、星—三角启动:可以保护平稳启动电机，原理是先用星角启动.等电机转速起来后用三角启动。星三角启动在工程中应用非常广泛,大功率电机的启动如果不采用星型启动，电流将非常大，可大几十千安，星型启动利用的原理是磁阻抗原理，当在星型线圈中通入电压时，瞬间产生的大电流将产生与输入电压相差无几的反向电压，从而抵消掉输入电压，电动力系统流变小。当转子转速达到一定程度的时候，自身产生反向电势，逐渐削弱星型阻抗，当达到一定程度的时候，系统自动切换的三角型状态运行。优缺点：优点是可以平稳启动电机，缺点是不太经济，电流变化较大。b、自藕降压启动：在大功率电机中使用。利用变压器输入输出电压比来调节至设备端的电压，输出线圈与输入线圈局部耦合，因此这种启动方法称之为自藕降压启动。优缺点：超大功率电机应用启动效果明显。缺点：造价高，维修不便，不能频繁启动。动力系统c、直接启动：一般不需要辅助启动方式的电机采取直接启动的方法。一般15KW以下的电机可以直接采用此方法。d、变频启动：采用变频器将电机的输入电压频率改变的方式来降低启动电流，频率越低，电动机运行越慢。优点...
