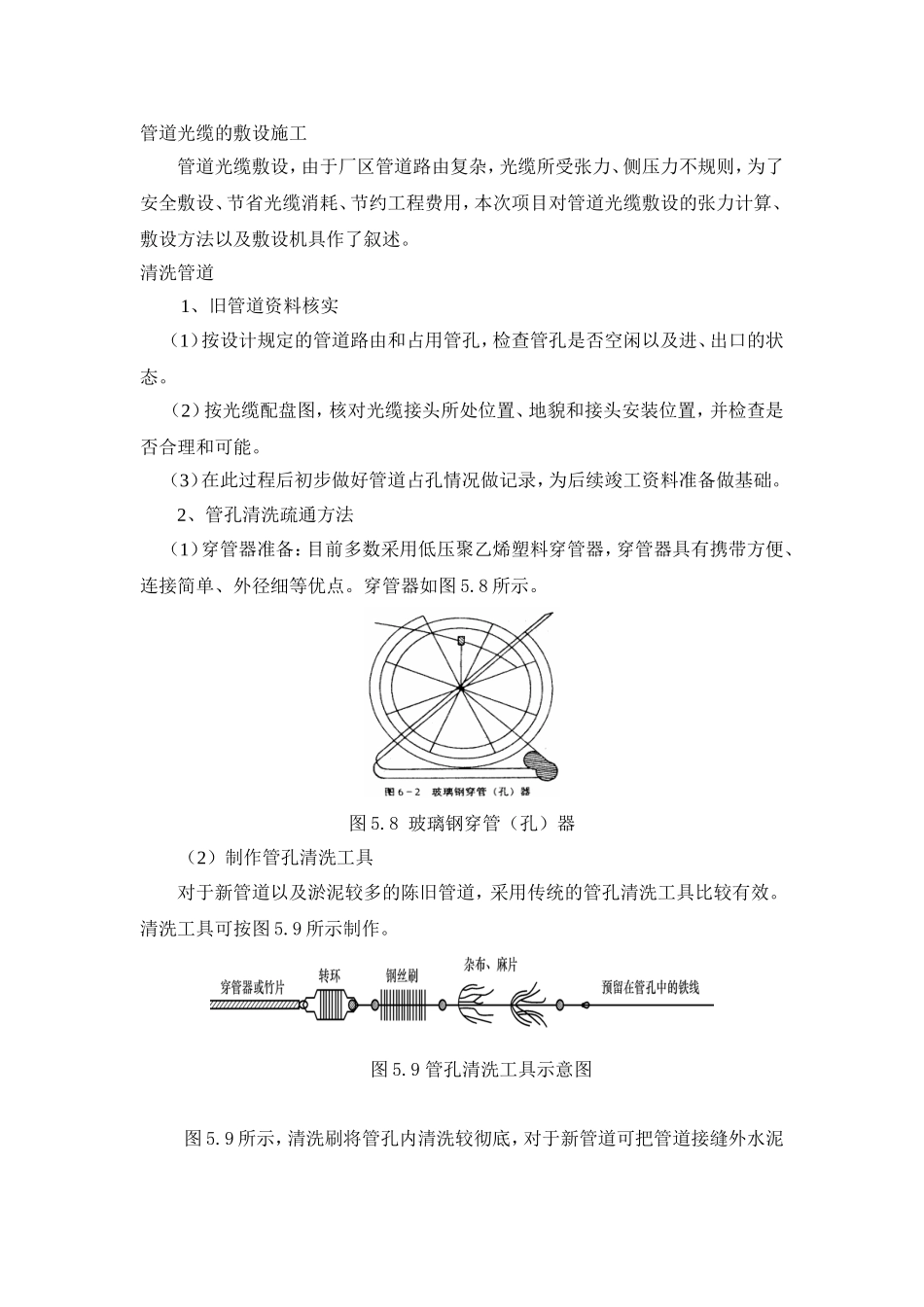

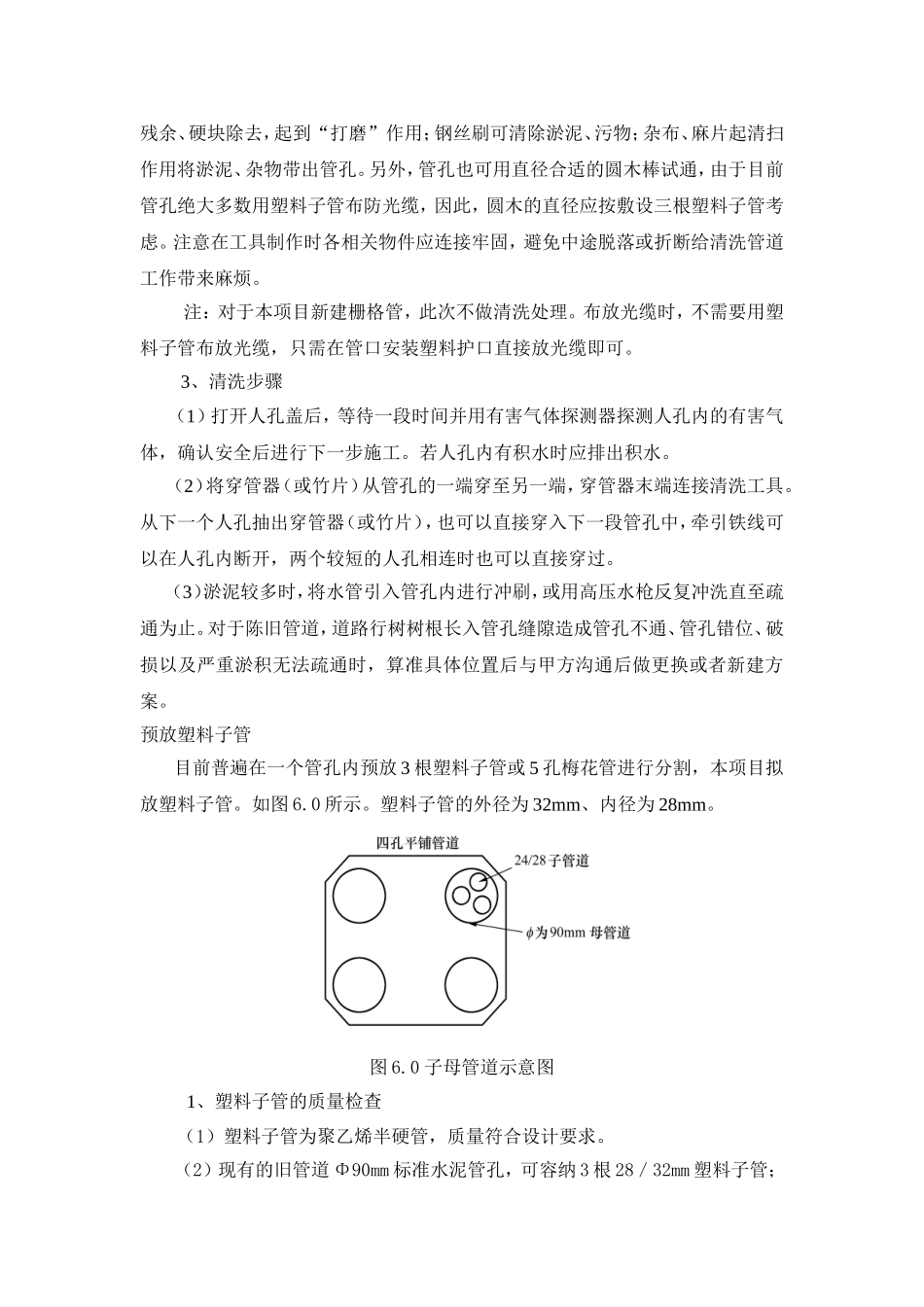

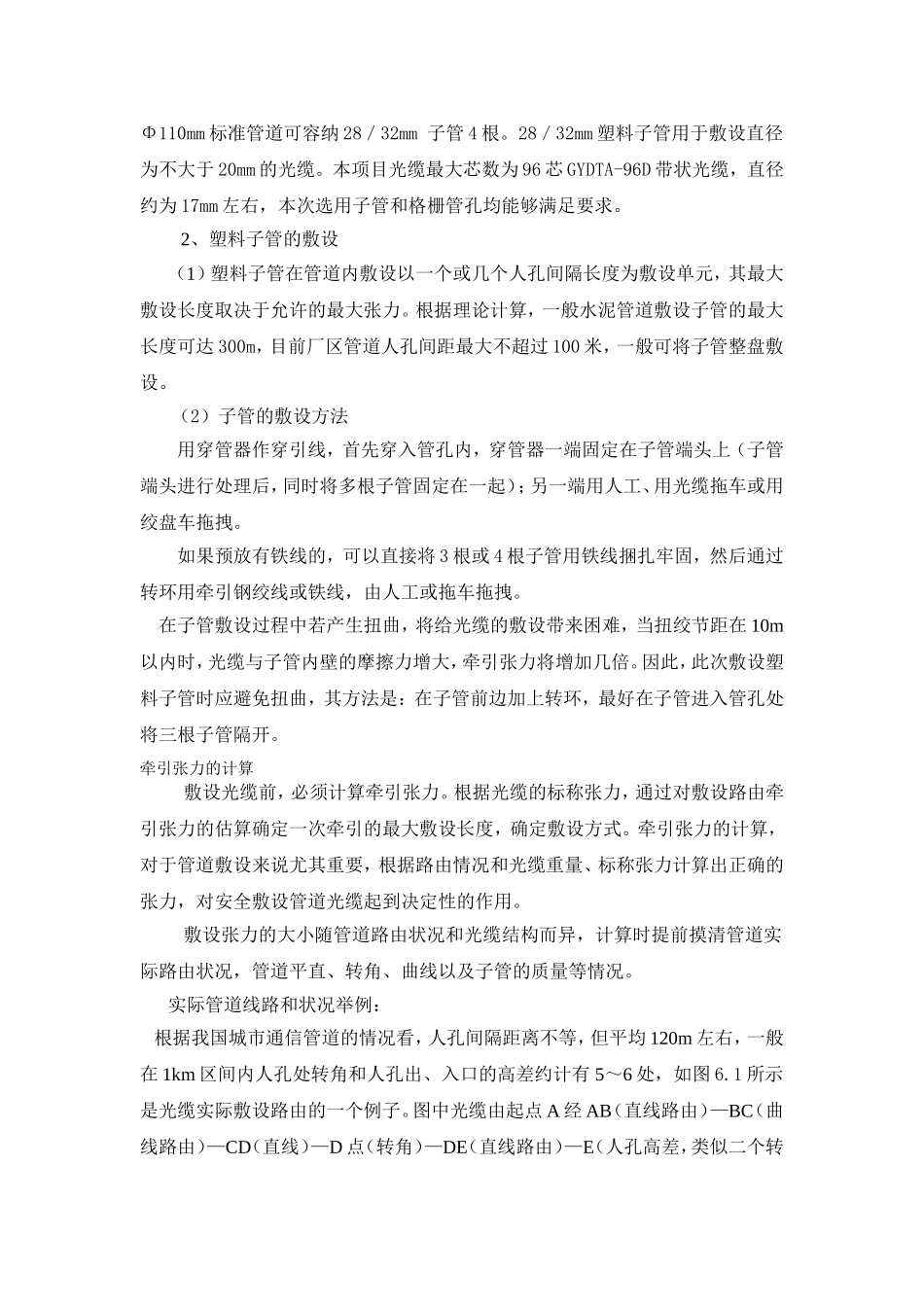

管道光缆的敷设施工管道光缆敷设，由于厂区管道路由复杂，光缆所受张力、侧压力不规则，为了安全敷设、节省光缆消耗、节约工程费用，本次项目对管道光缆敷设的张力计算、敷设方法以及敷设机具作了叙述。清洗管道1、旧管道资料核实（1）按设计规定的管道路由和占用管孔，检查管孔是否空闲以及进、出口的状态。（2）按光缆配盘图，核对光缆接头所处位置、地貌和接头安装位置，并检查是否合理和可能。（3）在此过程后初步做好管道占孔情况做记录，为后续竣工资料准备做基础。2、管孔清洗疏通方法（1）穿管器准备：目前多数采用低压聚乙烯塑料穿管器，穿管器具有携带方便、连接简单、外径细等优点。穿管器如图5.8所示。图5.8玻璃钢穿管（孔）器（2）制作管孔清洗工具对于新管道以及淤泥较多的陈旧管道，采用传统的管孔清洗工具比较有效。清洗工具可按图5.9所示制作。图5.9管孔清洗工具示意图图5.9所示，清洗刷将管孔内清洗较彻底，对于新管道可把管道接缝外水泥残余、硬块除去，起到“打磨”作用；钢丝刷可清除淤泥、污物；杂布、麻片起清扫作用将淤泥、杂物带出管孔。另外，管孔也可用直径合适的圆木棒试通，由于目前管孔绝大多数用塑料子管布防光缆，因此，圆木的直径应按敷设三根塑料子管考虑。注意在工具制作时各相关物件应连接牢固，避免中途脱落或折断给清洗管道工作带来麻烦。注：对于本项目新建栅格管，此次不做清洗处理。布放光缆时，不需要用塑料子管布放光缆，只需在管口安装塑料护口直接放光缆即可。3、清洗步骤（1）打开人孔盖后，等待一段时间并用有害气体探测器探测人孔内的有害气体，确认安全后进行下一步施工。若人孔内有积水时应排出积水。（2）将穿管器（或竹片）从管孔的一端穿至另一端，穿管器末端连接清洗工具。从下一个人孔抽出穿管器（或竹片），也可以直接穿入下一段管孔中，牵引铁线可以在人孔内断开，两个较短的人孔相连时也可以直接穿过。（3）淤泥较多时，将水管引入管孔内进行冲刷，或用高压水枪反复冲洗直至疏通为止。对于陈旧管道，道路行树树根长入管孔缝隙造成管孔不通、管孔错位、破损以及严重淤积无法疏通时，算准具体位置后与甲方沟通后做更换或者新建方案。预放塑料子管目前普遍在一个管孔内预放3根塑料子管或5孔梅花管进行分割，本项目拟放塑料子管。如图6.0所示。塑料子管的外径为32mm、内径为28mm。图6.0子母管道示意图1、塑料子管的质量检查（1）塑料子管为聚乙烯半硬管，质量符合设计要求。（2）现有的旧管道Φ90mm标准水泥管孔，可容纳3根28／32mm塑料子管；Φ110mm标准管道可容纳28／32mm子管4根。28／32mm塑料子管用于敷设直径为不大于20mm的光缆。本项目光缆最大芯数为96芯GYDTA-96D带状光缆，直径约为17mm左右，本次选用子管和格栅管孔均能够满足要求。2、塑料子管的敷设（1）塑料子管在管道内敷设以一个或几个人孔间隔长度为敷设单元，其最大敷设长度取决于允许的最大张力。根据理论计算，一般水泥管道敷设子管的最大长度可达300m，目前厂区管道人孔间距最大不超过100米，一般可将子管整盘敷设。（2）子管的敷设方法用穿管器作穿引线，首先穿入管孔内，穿管器一端固定在子管端头上（子管端头进行处理后，同时将多根子管固定在一起）；另一端用人工、用光缆拖车或用绞盘车拖拽。如果预放有铁线的，可以直接将3根或4根子管用铁线捆扎牢固，然后通过转环用牵引钢绞线或铁线，由人工或拖车拖拽。在子管敷设过程中若产生扭曲，将给光缆的敷设带来困难，当扭绞节距在10m以内时，光缆与子管内壁的摩擦力增大，牵引张力将增加几倍。因此，此次敷设塑料子管时应避免扭曲，其方法是：在子管前边加上转环，最好在子管进入管孔处将三根子管隔开。牵引张力的计算敷设光缆前，必须计算牵引张力。根据光缆的标称张力，通过对敷设路由牵引张力的估算确定一次牵引的最大敷设长度，确定敷设方式。牵引张力的计算，对于管道敷设来说尤其重要，根据路由情况和光缆重量、标称张力计算出正确的张力，对安全敷设管道光缆起到决定性的作用。敷设张力的大小随管道路由状况和光缆结构而异，计算时提前摸清管道实际路由状况，管道平直、转角、曲线以及子管的质量...
