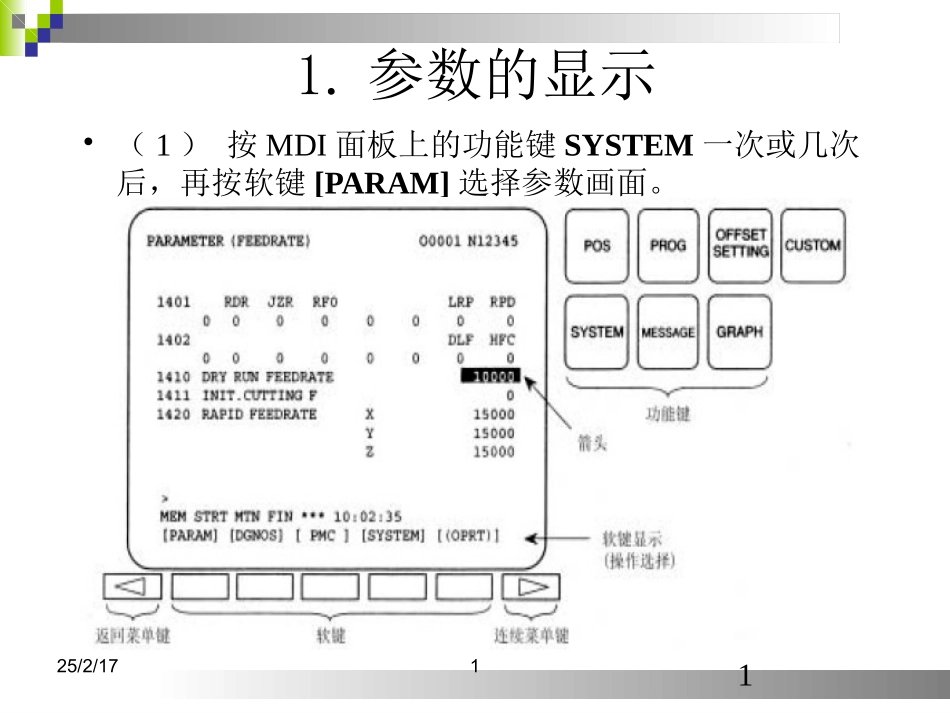

11.参数的显示•（1）按MDI面板上的功能键SYSTEM一次或几次后，再按软键[PARAM]选择参数画面。25/2/17112（2）参数画面由多页组成。通过（a）（b）两种方法显示需要显示的参数所在的页面。（a）用翻页键或光标移动键，显示需要的页面。（b）从键盘输入想显示的参数号，然后按软键[NO.SRH]。这样可显示包–括指定参数所在的页面，光标同时在指定参数的位置（数据部分变成反转–文字显示）。–注用操作选择软键显示的软键一旦开始输入，软键显示将包括[NO.SRH]在内的操作选择软键自动取代。按[OPRT]软键也能变更操作选择软键的显示。25/2/171232.用MDI设定参数•（1）将NC置于MDI方式或急停状态。•（2）用以下步骤使参数处于可写状态。1．按SETTING功能键一次或多次后，再按软键[SETTING]，可显示SETTING画面的第一页。2．将光标移至“PARAMETERWRITE”处。25/2/17133.按软键[ON：1]或输入1，再按软键[INPUT]，使“PARAMETERWRITE”=1。这样参数成为可写入状态，同时CNC发生P/S报警100（允许参数写入）。4•（3）按功能键SYSTEM一次或多次后，再按软键[PARAM]，显示参数画面。•（4）显示包含需要设定的参数的画面，将光标置于需要设定的参数的位置上。•（5）输入数据，然后按[INPUT]软键。输入的数据将被设定到光标指定的参数[例]12000[INPUT]25/2/17145•（6）若需要则重复步骤（4）和（5），输入其它参数。•（7）参数设定完毕。需将参数设定画面的“PARAMETERWRITE=”设定为0，禁止参数设定。•（8）复位CNC，解除P/S报警100。但在设定参数时，有时会出现P/S报警000（需切断电源），此时请关掉电源再开机。25/2/171563.通过阅读机/穿孔机接口输出参数•(1)选择EDIT方式，或使系统处于急停状态。•(2)按功能键SYSTEM一次或几次后，再按操作选择软键[PARAM]，显示参数画面。•(3)按[（OPRT）]软键，显示出操作选择软键后，按右边的连续菜单软键，显示出包含[PUNCH]的软键。25/2/17167•(4)按[PUNCH]软键，显示变为如下：•(5)按[EXEC]软键，开始输出参数。正在输出参数时，画面下部的状态显示上的“OUTPUT”闪烁。•(6)参数输出停止时，“OUTPUT”的闪烁会停止。按RESET键停止参数的输出。8通过阅读机/穿孔机接口输入参数•（1）将NC置于急停状态。•（2）使参数处于可写状态。–1．按功能键一次或多次，再按操作选择软件[SETTING]，显示出参数设定画面。–OFFSETSETTING2．移动光标，将光标置于“PARAMETERWRITE”上。–3．按软键[(OPRT)]显示出操作选择软键。–4．按软键[NO:1]或用键输入1后，再按输入软键[INPUT],将“PARMATERWRITE=”设为1。于是，参数处于可设定状态。同时出现P/S报警100（参数可写入）。•（3）按SYSTEM一次或多次，再按[PARAM]软键选择参数画面。•（4）按[(OPRT)]软键显示操作选择软键，再按右边的继续菜单软键，显示出包含[READ]软键的另一组操作选择软键。25/2/17189•（5）按[READ]软键，软键的显示变化如下：•（6）按[EXEC]软键，从输入/输出设备开始输入参数。正在输入参数时，画面下部状态显示上的“INPUT”会闪烁。•（7）当参数输入完成时，“INPUT”的闪烁停止。如果想中途停止输入，请按RESET键。•（8）当参数输入完成时，“INPUT”的闪烁停止，会出现P/S报警000，此时需要关断电源一次。25/2/1719104。系统调试参数设定•1）上电全清。上电时同时按MDI面板上RESET+DEL键。•全清后一般会出现如下报警：1.100参数可写入，参数写保护打开PWE=12.506/507硬超程报警，PMC中没处理硬件超程信号，设定3004#5OTH=1，可消除。3.417伺服参数设定不正确，检查诊断352内容，重设伺服参数。4.5136FSSB放大器数目少。放大器没有通电或光缆没有连接，放大器之间连接不对，FSSB设定没完成（如要不带电机调试，把1023#设为-1，屏蔽电机，可消除5136号报警。5.根据需要输入基本功能参数8130-8135。检查参数1010的设置（车床为2，铣床3/4）25/2/1711011•2）伺服FSSB设定和伺服参数初始化1.参数1023设为1：2：3，可按需设不同顺序。2.参数1902。0=0，自动设置FSSB参数。3.在放大器画面，指定各放大器连接的被控轴轴号（1，2，3）。4.按[SETING]软键，（若显示...
