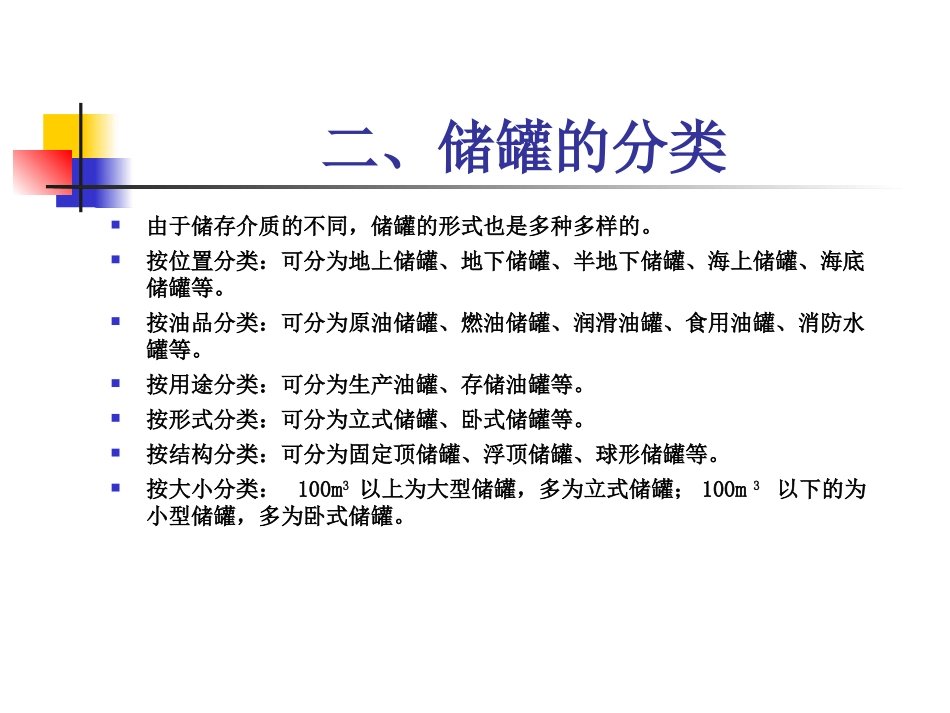

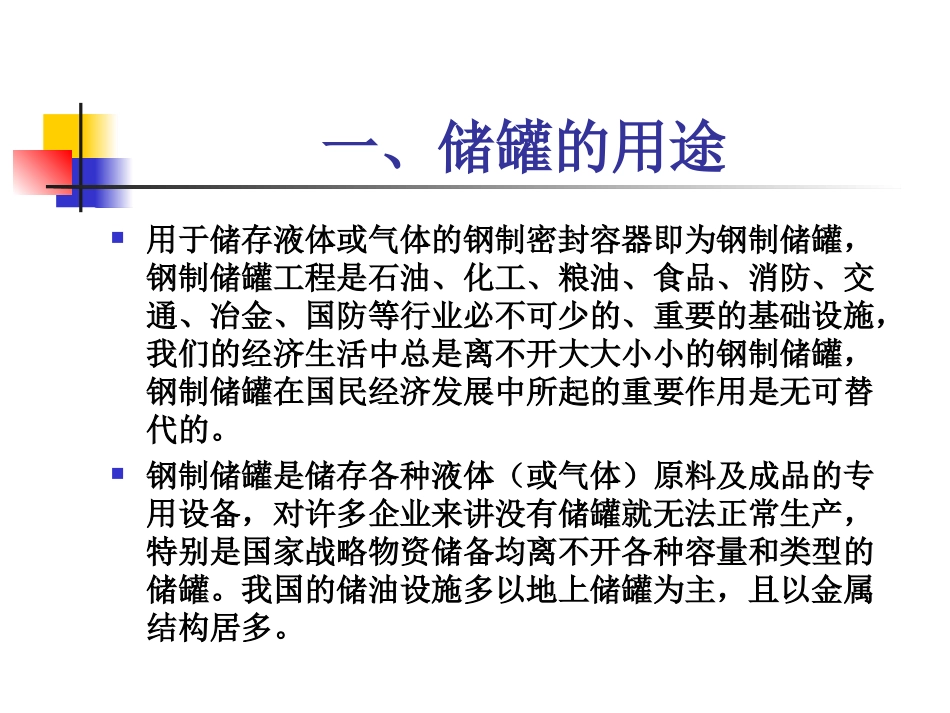

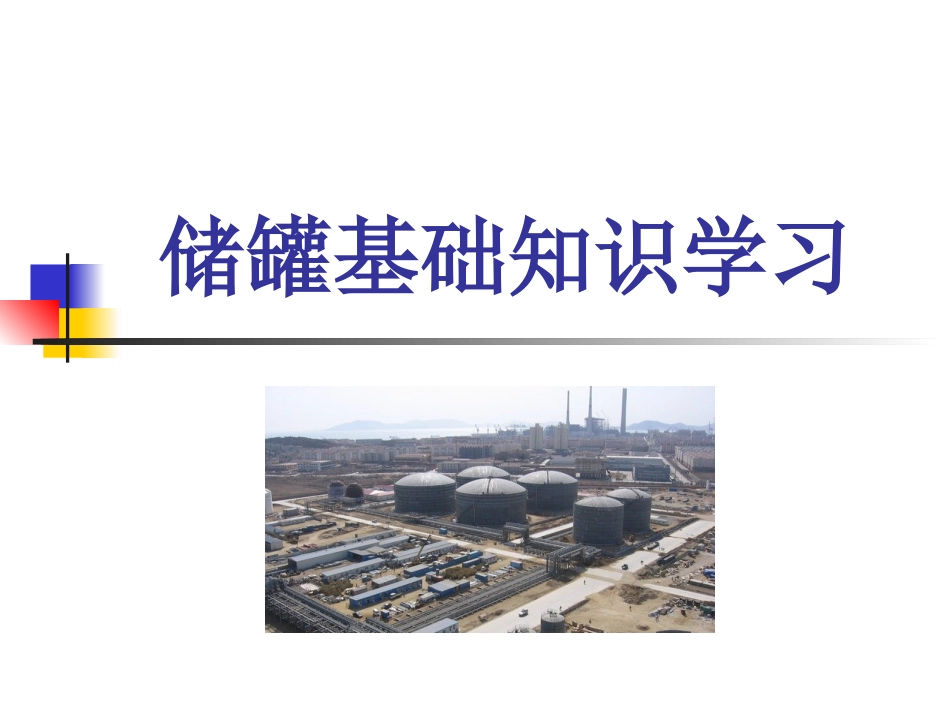

储罐基础知识学习一、储罐的用途用于储存液体或气体的钢制密封容器即为钢制储罐，钢制储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐在国民经济发展中所起的重要作用是无可替代的。钢制储罐是储存各种液体（或气体）原料及成品的专用设备，对许多企业来讲没有储罐就无法正常生产，特别是国家战略物资储备均离不开各种容量和类型的储罐。我国的储油设施多以地上储罐为主，且以金属结构居多。二、储罐的分类由于储存介质的不同，储罐的形式也是多种多样的。按位置分类：可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。按油品分类：可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。按用途分类：可分为生产油罐、存储油罐等。按形式分类：可分为立式储罐、卧式储罐等。按结构分类：可分为固定顶储罐、浮顶储罐、球形储罐等。按大小分类：100m3以上为大型储罐，多为立式储罐；100m3以下的为小型储罐，多为卧式储罐。三、储罐的标准常用储罐标准：美国石油学会标准API650；英国标准BS2654；日本标准JISB8501；德国标准DIN4119；石油行业标准SYJ1016-97；石化行业标准SH3046-92。四、储罐的材料储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度σs或抗拉标准强度σb分为低强钢和高强钢，高强钢多用于5000m3以上储罐；附属设施（包括抗风圈梁、锁口、盘梯、护栏等）均采用强度较低的普通碳素结构钢，其余配件、附件则根据不同的用途采用其它材质。制造罐体常用国产钢材有20、20R、16Mn、16MnR以及Q235系列等。五、储罐的结构目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐。（一）拱顶储罐的构造拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器，拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为1000－10000m3，目前，国内拱顶储罐的最大容积已经达到30000m3。五、储罐的结构五、储罐的结构（二）浮顶储罐的构造浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁构成。浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶接覆盖，减少了介质的挥发。五、储罐的结构五、储罐的结构（三）内浮顶储罐的构造内浮顶储罐是在拱顶储罐内部增设浮顶而成，罐内增设浮顶可减少介质挥发损耗，外部拱顶又可防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。这种储罐主要用于储存轻质油，如汽油、航空煤油等。五、储罐的结构（四）卧式储罐的构造卧式储罐的容积一般都小于100m3，通常用于生产环节或加油站，卧式储罐环向焊缝采用搭接，纵向焊缝采用对接。圈板交互排列，取单数，使端盖直径相同。卧式储罐端盖分为平端盖和碟形端盖，平端盖卧式储罐可承受40kPa内压，碟形端盖卧式储罐可承受0.2Mpa内压。六、储罐基础选型储罐基础：1)基础形式：通常有护坡式、环墙式、外环墙式三种。2)基础承载力：当地基土层能满足承载力设计值和沉降差的要求且场地不受限制时，宜采用护坡式或外环墙式基础；当地基土层不能满足承载力设计值要求、但沉降量不超过允许值时，可采用环墙式或外环墙式基础；当地基土层为软土层时，宜对地基处理后再采用外环墙式基础；当场地受限时，可采用环墙式基础。七、储罐基础施工土方开挖：基坑夯实；钢筋混凝土与砖石工程：（略）；土方回填：机械夯实，回填土层大于500mm；砂垫层：选用中、粗砂，铺设厚度200～250mm，用平板振荡器洒水夯实；沥青砂垫层：选用中、粗砂和60号甲道路石油沥青加热制成沥青砂，分层分块铺设平整，其厚度为80～100mm，储罐基础顶面由中心向四周的坡度为15～35‰；护坡施工：储罐进行水压试验之后进行护坡施工，护坡宽度为800～1000mm。护坡与储罐底板之间采用沥青玛蹄脂填塞。储罐基础设计与施工过程中请认真参阅SH/T3083-1997《石油化工钢储罐地基处理技术规范》和SH3086-1995《石油化工钢...
