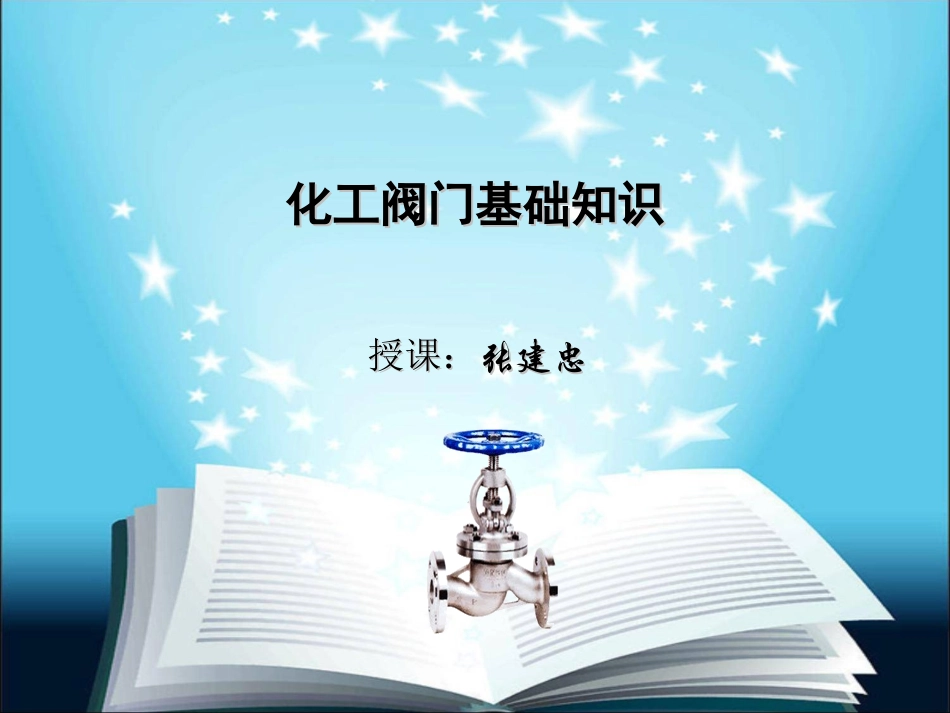

化工阀门基础知识化工阀门基础知识授课：授课：张建忠张建忠25/2/17编制：张建忠2目录一、概述二、阀门的主要参数三、阀门的分类四、阀门型号的编制方法五、化工生产常用阀门介绍六、常用阀门操作七、阀门运转中的维护八、阀门常见故障及其消除方法25/2/17编制：张建忠3一、概述1.阀门：在流体系统中，用来控制流体的方向、压力、流量的装置。阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。2.阀门的介质：空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属、放射性介质等。3.工作方式：手动，电动，气动，液动，电气或电液联动。25/2/17编制：张建忠4二、阀门的主要参数1.PN公称压力允许流体通过的最大的压力。（管材20℃时输水的工作压力）PN是一个用数字表示的压力有关的代号，是提供参考用的一个方便的圆整数，PN是近视与折合常温的耐压Mpa数，是国内阀门通常所使用的公称压力。25/2/17编制：张建忠5二、阀门的主要参数2.DN公称直径公称直径：又称平均外径。指标准化以后的标准直径，以DN表示，单位mm。阀门的公称通经是管路系统中所有的管路附件用数字表示的尺寸，它是一个圆整数，和加工尺寸是呈不严格的关系。3.TN温度范围（允许流体的温度范围）。25/2/17编制：张建忠6三、阀门的分类1.按照作用分类1）接通或截断管路中的介质：闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等。2）调解、控制管路中介质的流量和压力：节流阀，调解阀，减压阀，安全阀。3）改变管路中的介质的流动方向：分配阀，三通，四通球阀，三通旋塞阀。4）阻止管路中的介质倒流：止回阀，地阀。5）分离介质：不同结构的蒸汽疏水阀，空气疏水阀等。6）调解液面的高度：液面指示器，液面调节器。25/2/17编制：张建忠72.按照公称压力分类：1）真空阀——绝对压力<0.1MPa(即760mm汞柱高)的阀门，通常用mm水柱或mm汞柱表示压力。2）低压阀——公称压力PN≤1.6MPa的阀门。3）中压阀——公称压力PN2.5～6.4MPa的阀门。4）高压阀——公称压力PN10～80MPa的阀门。5）超高压阀——公称压力PN≥100MPa的阀门。三、阀门的分类25/2/17编制：张建忠8三、阀门的分类3.按照温度分类：1）普通阀门—用于介质工作温度-40～450℃的阀门；2）高温阀门—用于介质工作温度450～600℃的阀门;3）耐热阀门—用于介质工作温度600℃以上的阀门；4）低温阀门—用于介质工作温度-40～－100℃的阀门；5）超低温阀门—用于介质工作温度-100℃以下的阀门；25/2/17编制：张建忠9三、阀门的分类4.按连接方法分：。1）螺纹连接阀门：阀体带有内螺纹或外螺纹与管道连接2）法兰连接阀门：阀体带有法兰与管道连接焊接连接阀门：阀体带有焊接坡口内与管道连接3）卡箍连接阀门：阀体带有夹口与管道夹箍连接4）卡套连接阀门：与管道采用卡套连接5）对夹连接阀门：用螺栓直接将阀门及两端管道穿夹在一起的连接方式。25/2/17编制：张建忠10四、阀门型号的编制方法1.阀门型号的组成及.代号含义1___2___3___4___5___6___7___1---类型代号2---传动方式代号3---连接形式代号4---结构形式代号5---阀座密封面或衬里材料代号6---公称压力代号7---阀体材料代号25/2/17编制：张建忠11①.阀门类型代号类型代号类型代号类型代号闸阀Z球阀Q旋塞阀X截止阀J蝶阀D止回阀和底阀H节流阀L隔膜阀G安全阀A加压阀Y疏水阀S25/2/17编制：张建忠12②.传动方式代号传动方式代号传动方式代号传动方式代号电磁-液动1正齿轮4液动7电-液动2伞齿轮5气-液动8涡轮3气动6电动925/2/17编制：张建忠13③.连接方式代号连接型式代号连接型式代号连接型式代号内螺纹1法兰4对夹7外螺纹2卡箍8焊接6卡套925/2/17编制：张建忠14④.结构形式连接型式代号连接型式代号连接型式代号内螺纹1法兰4对夹7外螺纹2卡箍8焊接6卡套925/2/17编制：张建忠15截止阀、节流阀结构形式截止阀和节流阀结构型式代号直通式1三通式3角式4直流式5平衡直通式角式25/2/17编制：张建忠16蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型...
