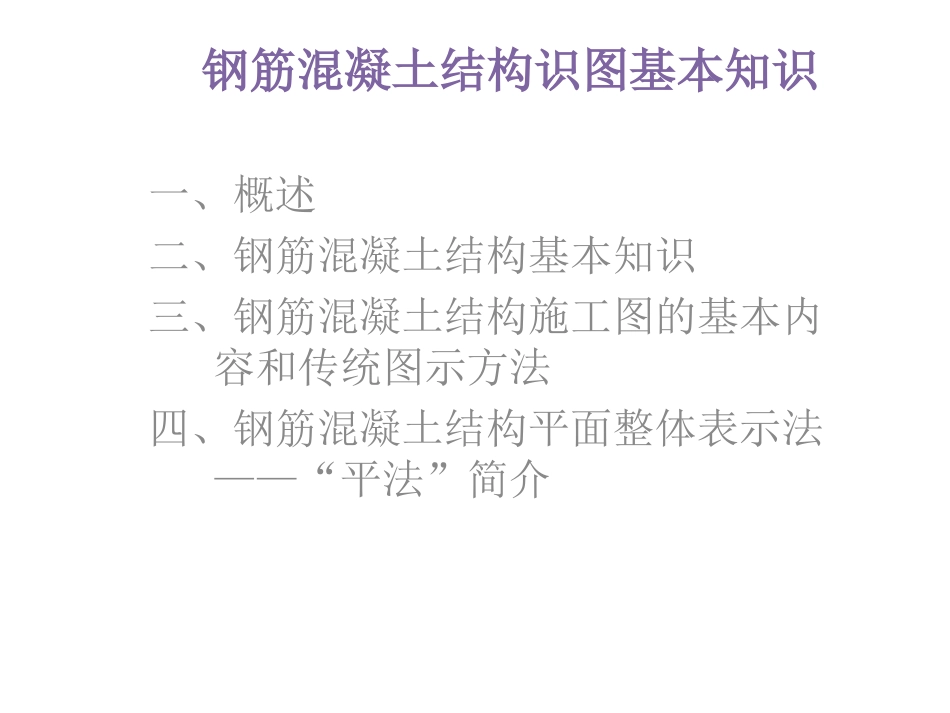

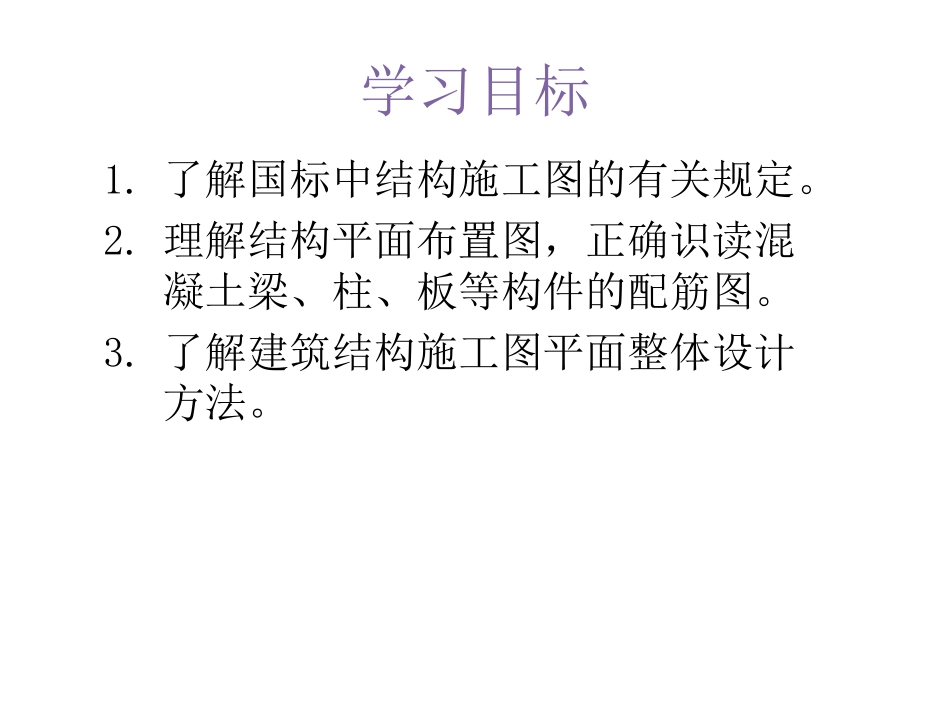

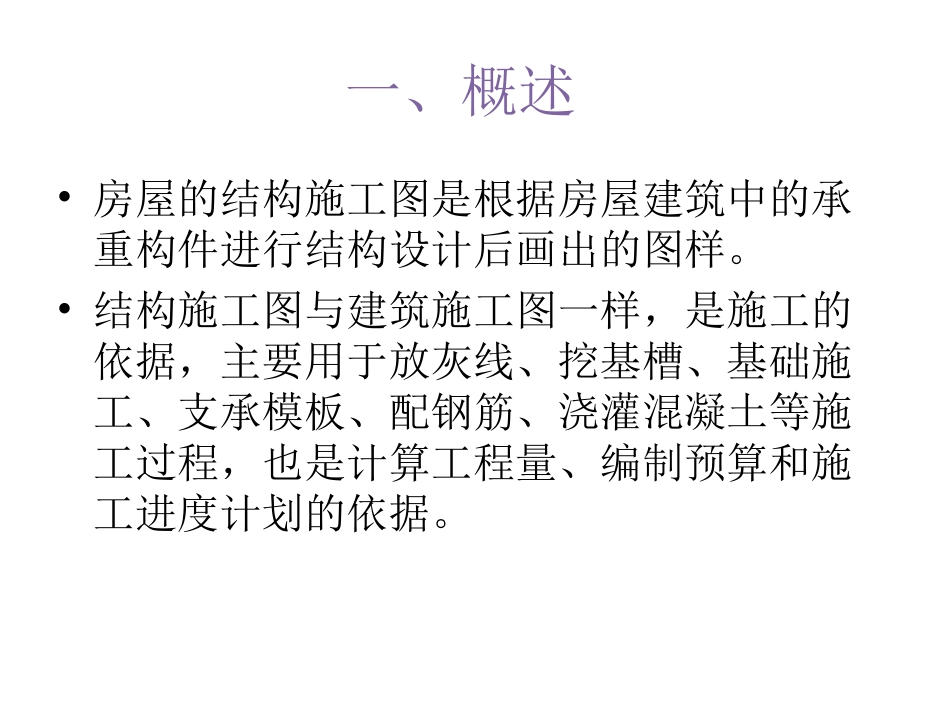

钢筋混凝土结构识图基本知识一、概述二、钢筋混凝土结构基本知识三、钢筋混凝土结构施工图的基本内容和传统图示方法四、钢筋混凝土结构平面整体表示法——“平法”简介学习目标1.了解国标中结构施工图的有关规定。2.理解结构平面布置图，正确识读混凝土梁、柱、板等构件的配筋图。3.了解建筑结构施工图平面整体设计方法。一、概述•房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。•结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。二、钢筋混凝土结构基本知识2.1混凝土结构的基本概念1.定义：钢筋混凝土结构是由配置受力的普通钢筋或钢筋骨架的混凝土制成的结构。2.混凝土构件受力状况混凝土是一种非均匀材料：抗压强度高，抗拉强度很低。而钢筋抗拉和抗压强度都很高，主要承受拉力。素混凝土梁和钢筋混凝土梁受力比较试验结论：钢筋和混凝土结合大大提高结构的承载力并使结构的受力性能得到改善。3混凝土结构房屋简介混合结构房屋示意图钢筋混凝土框架结构示意图单层工业厂房结构示意图2.2钢筋2.2钢筋1钢筋的分类2钢筋的弯钩及保护层3钢筋的一般表示方法4钢筋的标注按钢筋在构件中的作用•①受力筋②箍筋③架立筋④分布筋⑤其它按热轧钢筋按外型特征分•①光圆钢筋②变形钢筋③钢丝④钢绞线按钢筋的强度分按化学成分①碳素钢低碳钢（含碳量在0.25%以下）。中碳钢（含碳量在0.25%~0.6%）。高碳钢（含碳量大于0.6%)②普通低合金钢加入少量低合金元素,强度、塑性均提高（比如：20MnSi,20MnSiV）按加工方法分类①热轧钢筋热轧光圆钢筋（HPB300）热轧带肋钢筋(HRB335、HRB400、HRB500)②热处理钢筋：RRB400③冷加工钢筋：冷拉钢筋、冷轧带肋钢筋、冷轧扭钢筋按力学性能不同分类①软钢：有明显屈服台阶的钢筋(热轧钢筋、冷拉钢筋)②硬钢：无明显屈服台阶的钢筋(高强碳素钢丝、钢绞线)钢筋的弯钩及保护层钢筋的弯钩•在钢筋混凝土结构中，为了使钢筋和混凝上能共同承受外力，如果受力筋用光圆钢筋，一般在光圆钢筋的端部应做成弯钩。•对于表面有月牙纹的变形钢筋，如HRB335，因为它们的表面较粗糙，能和混凝土产生很好的粘结力，故它们的端部一般不设弯钩。•箍筋宜采用焊接封闭箍筋、连续螺旋箍筋或连续复合螺旋箍筋。当采用非焊接封闭箍筋时，其末端应做成135°弯钩保护层为了保证钢筋与混凝土的粘结力，并防止钢筋的锈蚀，在钢筋混凝土构件中，普通钢筋及预应力钢筋的混凝土保护层注：1.混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm；2.钢筋混凝土基础宜设置混凝土垫层，其受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。钢筋的一般表示方法钢筋的画法钢筋的标注•钢筋（或钢丝束）的标注应包括钢筋的编号、数量或间距、代号、直径及所在位置2.3混凝土•2.3混凝土1.基本概念混凝土：是由水泥、砂、石子和水按一定比例伴合，经搅拌、成型、养护后凝固而成的水泥石钢筋混凝土：为提高混凝土的抗拉性能，常在混凝土受拉区域内位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。现浇钢筋混凝土：在工地现场浇制的，称为现浇钢筋凝土构件；预制钢筋混凝土：在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。混凝土的等级现行规范共14个等级，分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80混凝土的性能特点2.混凝土的性能特点•钢筋混凝土结构的主要优点有：混凝土中所用的砂石材料一般可以就地取材；耐久性和耐火性均比钢结构好；现浇及配装整体式钢筋混凝土结构整体性好，因而有利于抗震防爆；比钢结构节约钢材，可模性好，可以根据设计要求浇成各种形状。•钢筋混凝土结构的缺点有：自重过大，施工复杂；浇筑混凝土时需要模板支撑；户外施工受季节条件限制；补强维修工作比较困难。三、钢筋混凝土结构施工图的基本内容和传统图示方法混凝土结构施工图主要有结构平面图和构件详图组成。•结构平面图是表示房屋...
