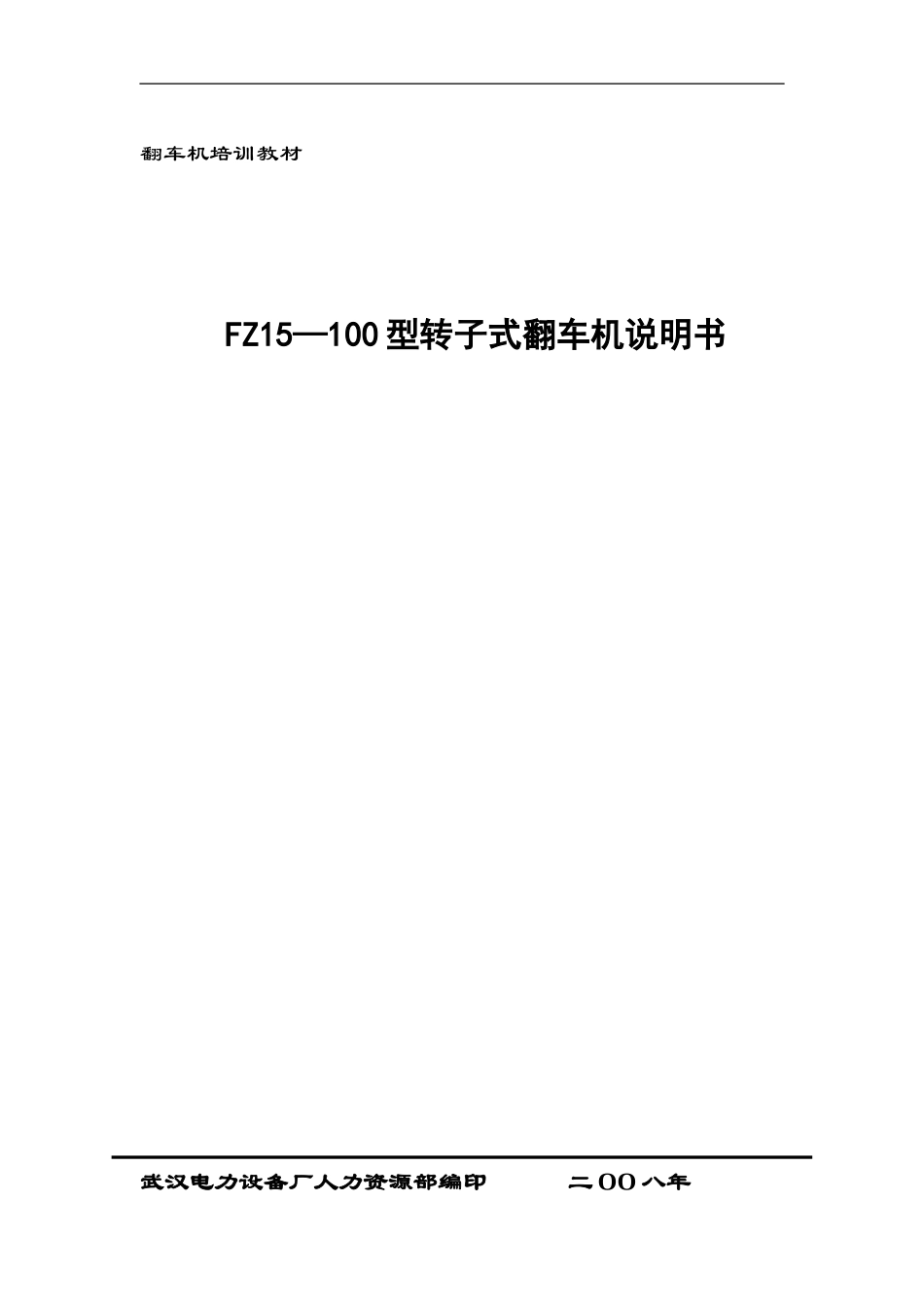

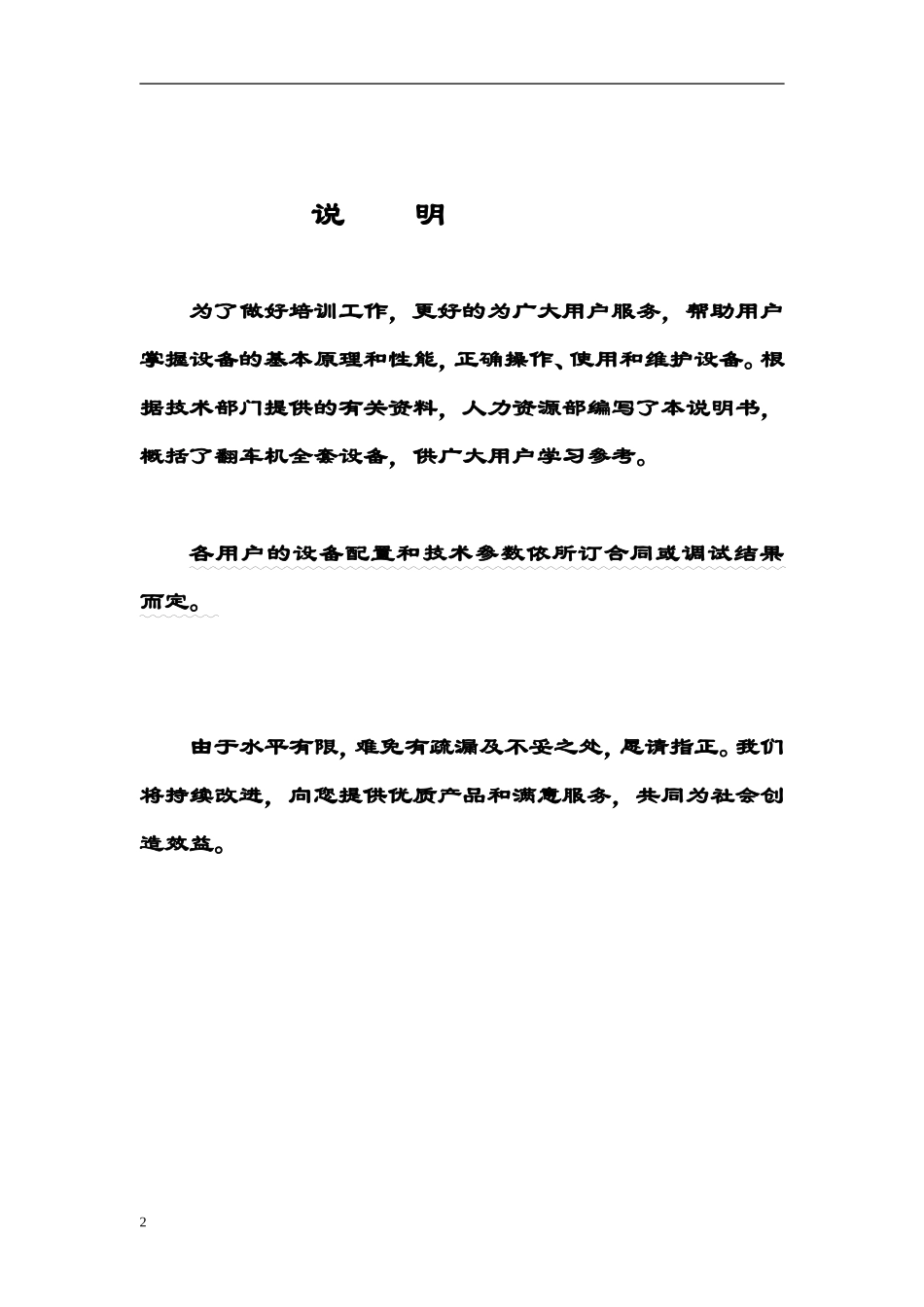

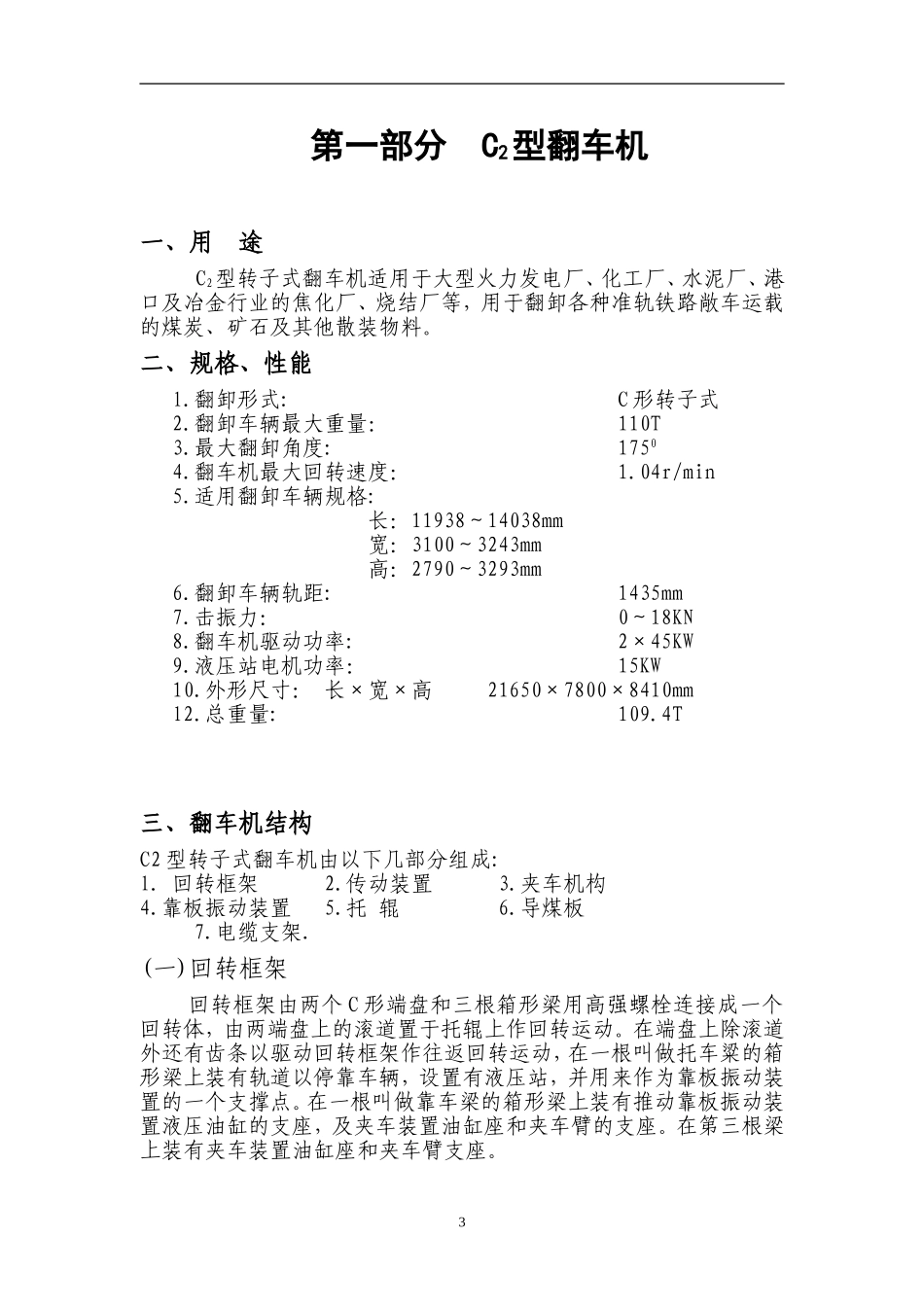

翻车机培训教材FZ15—100型转子式翻车机说明书武汉电力设备厂人力资源部编印二OO八年说明为了做好培训工作，更好的为广大用户服务，帮助用户掌握设备的基本原理和性能，正确操作、使用和维护设备。根据技术部门提供的有关资料，人力资源部编写了本说明书，概括了翻车机全套设备，供广大用户学习参考。各用户的设备配置和技术参数依所订合同或调试结果而定。由于水平有限，难免有疏漏及不妥之处，恳请指正。我们将持续改进，向您提供优质产品和满意服务，共同为社会创造效益。2第一部分C2型翻车机一、用途C2型转子式翻车机适用于大型火力发电厂、化工厂、水泥厂、港口及冶金行业的焦化厂、烧结厂等，用于翻卸各种准轨铁路敞车运载的煤炭、矿石及其他散装物料。二、规格、性能l.翻卸形式:C形转子式2.翻卸车辆最大重量：110T3.最大翻卸角度:17504.翻车机最大回转速度：1.04r/min5.适用翻卸车辆规格:长：11938～14038mm宽：3100～3243mm高：2790～3293mm6.翻卸车辆轨距:1435mm7.击振力：0～18KN8.翻车机驱动功率:2×45KW9.液压站电机功率：15KW10.外形尺寸：长×宽×高21650×7800×8410mml2.总重量:109.4T三、翻车机结构C2型转子式翻车机由以下几部分组成:l．回转框架2.传动装置3.夹车机构4.靠板振动装置5.托辊6.导煤板7.电缆支架．(一)回转框架回转框架由两个C形端盘和三根箱形梁用高强螺栓连接成一个回转体，由两端盘上的滚道置于托辊上作回转运动。在端盘上除滚道外还有齿条以驱动回转框架作往返回转运动，在一根叫做托车粱的箱形梁上装有轨道以停靠车辆，设置有液压站，并用来作为靠板振动装置的一个支撑点。在一根叫做靠车梁的箱形梁上装有推动靠板振动装置液压油缸的支座，及夹车装置油缸座和夹车臂的支座。在第三根梁上装有夹车装置油缸座和夹车臂支座。3(二)传动装置传动装置主要由电机、减速机和制动器组成，用于驱动回转框架作往返回转运动。(三)夹车机构夹车机构由两对压车臂组成，夹车臂上与车帮接触部分装有缓冲橡胶，不损车帮。每个压车臂由两个油缸驱动，翻卸前压住车辆，在翻卸过程中，车辆弹簧的释放由液压系统补偿。(四)靠板振动装置靠板振动装置共有二个，每一个上装有两个振动器，两个撑杆、两个油缸，靠板的重量由撑杆支撑,油缸用来推动靠板靠车托住翻卸车辆,靠板面铺有缓冲橡胶以保护车辆。两个振动器振动一块振动板，振动板将振动力传到车辆上，起到清除残余物料而又不损伤车辆的作用。(五)托辊托辊一共四个，每个托辊上装有两个滚轮，进车端的两个托辊上的滚轮带轮缘，以限制回转框架的轴向窜动。托辊用来承载回转体及翻卸车辆的重量。(六)导煤板导煤板用来将翻卸的物料导入支撑框架后落入煤斗,以保护支撑框架不被翻卸物料所伤。(七)电缆支架电缆支架用于支撑翻车机上的动力电缆和控制电缆。安装在进车端盘的翻卸侧。四、翻车机工作过程C2型转子式翻车机可与卸车线上其他配套设备联动实现自动卸车，也可由人工操作实现手动控制。启动液压站电机，使压车臂上升到最高位置，然后由重车调车机牵引一节满载敞车，准确定位于翻车机的托车梁上。靠板振动器在液压缸的推动下靠向敞车一侧，压车臂下落压住敞车两侧车帮。当靠板靠上、压车臂压住，重车调车机臂已驶出翻车机后，翻车机开始以正常速度翻卸。在翻卸过程中，车辆弹簧力的释放是通过不关闭液压缸上的液压锁来吸收弹簧的释放能量，翻卸到100度后，关闭液压锁，将翻卸车辆锁住，以防车辆掉道。翻车机继续翻卸直到接近160度左右减速、停车、振动器投入，3秒钟后，振动停止，翻车机以正常速度返回。离回零位30度时，压车臂开始抬起，快到零位时减速，对轨停机，停机后靠板后退。当压车臂上到最高位．靠板后退到最后位后，重车调车机牵引第二节满载敞车进入翻车机，顺便顶出已翻卸的空车。翻车机就完成了一个工作循环。4五、翻车机的使用要求及注意事项1.本翻车机不能翻卸全冻结车辆。2.车辆的外形尺寸超出2.5条要求的范围时不准翻卸。3.翻车机由于使用了液压系统，液压油的洁净度要求很严，凡是加入油箱中的液压油，均应用过滤精度为100um的滤油器过滤。六、维护与保养说明1.四个托辊上的八具滚轮轴承应定期加油...
