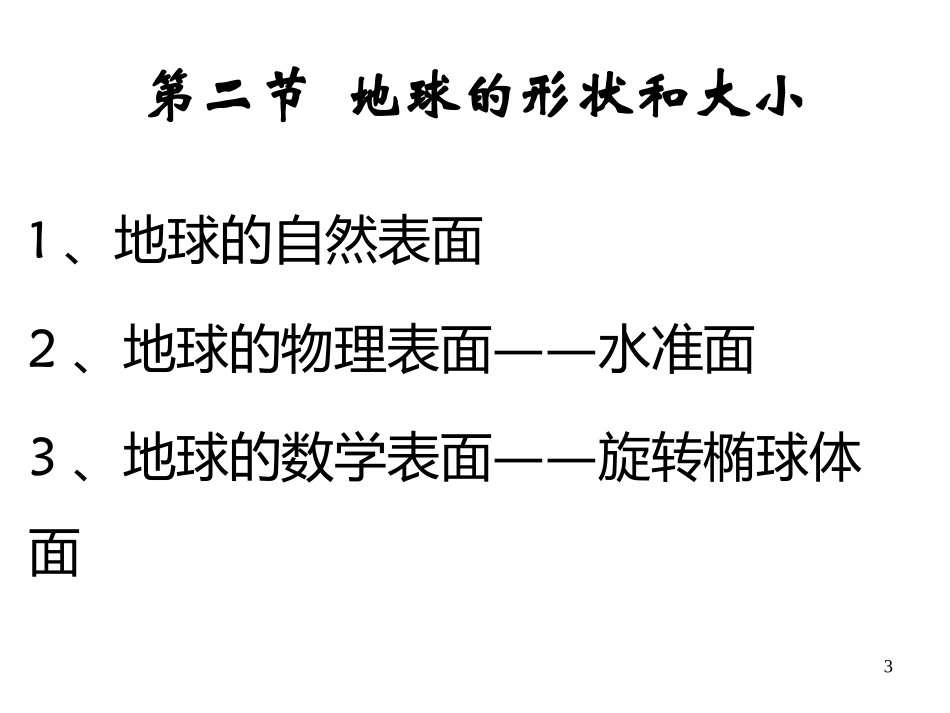

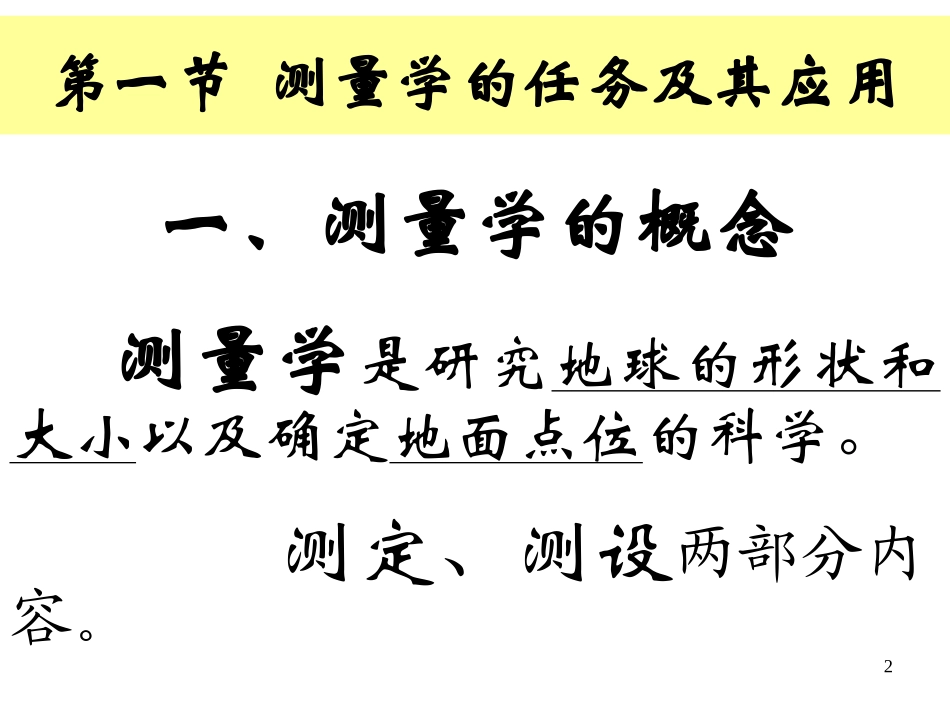

1第一章绪论返回2测量学是研究地球的形状和大小以及确定地面点位的科学。测定、测设两部分内容。一、测量学的概念第一节测量学的任务及其应用31、地球的自然表面2、地球的物理表面——水准面3、地球的数学表面——旋转椭球体面第二节地球的形状和大小4铅垂线:重力的方向线称为铅垂线—基准线水准面:任何一点都与重力方向相垂直的面。或水在静止时的表面。与水准面相切的平面。水平面:5大地水准面:与平均海水面相吻合并向大陆岛屿延伸而形成的封闭曲面称为大地水准面——测量基准面所包围的形体称为大地体。地球椭球体:椭圆绕其短轴旋转而成的旋转椭球体，又称地球椭球体。6第三节地面点位的确定返回地面点的空间位置须由三个参数来确定，即该点在大地水准面上的投影位置（x,y）和该点的高程H。7测量坐标系与数学坐标系的区别：•坐标轴不同•象限旋转顺序不同ⅣⅠⅢⅡxoy82．地面点的高程（1）绝对高程地面点到大地水准面的铅垂距离，称为该点的绝对高程，简称高程，用H表示。（2）相对高程地面点到假定水准面的铅垂距离，称为该点的相对高程或假定高程。（3）高差地面两点间的高程之差，称为高差，用h表示。高差有方向和正负。9•平面坐标：半径10km范围内•高程：影响大，一般超过200m即需改正第四节用水平面代替水准面的限度10第五节测量工作概述11测量工作的原则：•1、在布局上遵循“由整体到局部”的原则，在精度遵循“由高级到低级”的原则，在程序上遵循“先控制后碎部”的原则•2、在测量过程中，遵循“随时检查，杜绝错误”的原则1、控制测量：2、碎部测量：测量工作的程序12•测距离、角度、高差是测量的基本工作•距离、水平角、高差称测量三要素•观测、计算、绘图是测量工作的基本技能测量的基本工作：13第二章水准测量14一、水准测量原理水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。第一节水准测量原理15ABabhABbahABA、B两点间高差hAB为：前进方向高差等于后视读数减去前视读数。16二、计算未知点高程1．高差法大地水准面HAABabhAB前进方向ABABhHHHB172．视线高法ABabhAB前进方向大地水准面HAHBHBHibHHaHHiBAi18第二节DS3水准仪及其操作水准测量所使用的仪器为水准仪，工具有水准尺和尺垫。19一、DS3微倾式水准仪的构造水准器望远镜基座20视准轴CC十字丝交点与物镜光心的连线过零点与内表面相切的直线CCLL∥—构造满足的主要条件水准管轴LL：圆水准器轴L′L′过零点的球面法线L′L′∥VV。21三、水准仪的操作1、安置仪器2、粗略整平3、瞄准水准尺4、精确整平5、读数22视差水准尺的尺像与十字丝平面不重合。仔细地转动物镜对光螺旋，直至尺像与十字丝平面重合。眼睛在目镜端上下移动，有时可看见十字丝的中丝与水准尺影像之间相对移动的现象。产生的原因消除的方法23第三节普通水准测量及其成果整理24一、水准点用水准测量的方法测定的高程控制点，称为水准点。25相邻两水准点间的路线称为测段。二、水准路线在水准点间进行水准测量所经过的路线，称为水准路线。BMABMBh1h2h3h412326在一般的工程测量中，水准路线布设形式主要有以下三种形式：1．附合水准路线2．闭合水准路线3．支水准路线27•1、测站检核：变仪器高法和双面尺法•2、计算检核：•∑a-∑b=∑h=2∑h平均=2（H终-H起）•3、成果检核：•附合水准路线：∑h理=H终-H始•闭合水准路线：∑h理=0•支水准路线：∑h往理+∑h返理=0理测hhfh三、普通水准测量方法28测站测点水准尺读数/m高差/m平均高差/m高程/m备注后视读数前视读数ⅠBMA2.014+0.791+0.79232.1861.901TP11.223+0.7931.108ⅡTP12.312+1.862+1.8642.424TP20.450+1.8660.558ⅢTP22.077+1.211+1.2131.955TP30.866+1.2150.740ⅣTP32.413+1.512+1.5142.287TP40.901+1.5160.771ⅤTP40.418-1.932-1.9330.533BMC2.350-1.9342.467计算检核∑回内业计算35.63618.33411.434+6.900+3.450∑a-∑b=18.334-11.434=+6.900(∑a-∑b)/2=+3.450∑h=+6.900∑(h/2)=+3.450HC-HA=+3.45029四、水准测量成果整理目的：求各点高程fh=∑h...
