拉片式铝模施工指南VIP免费

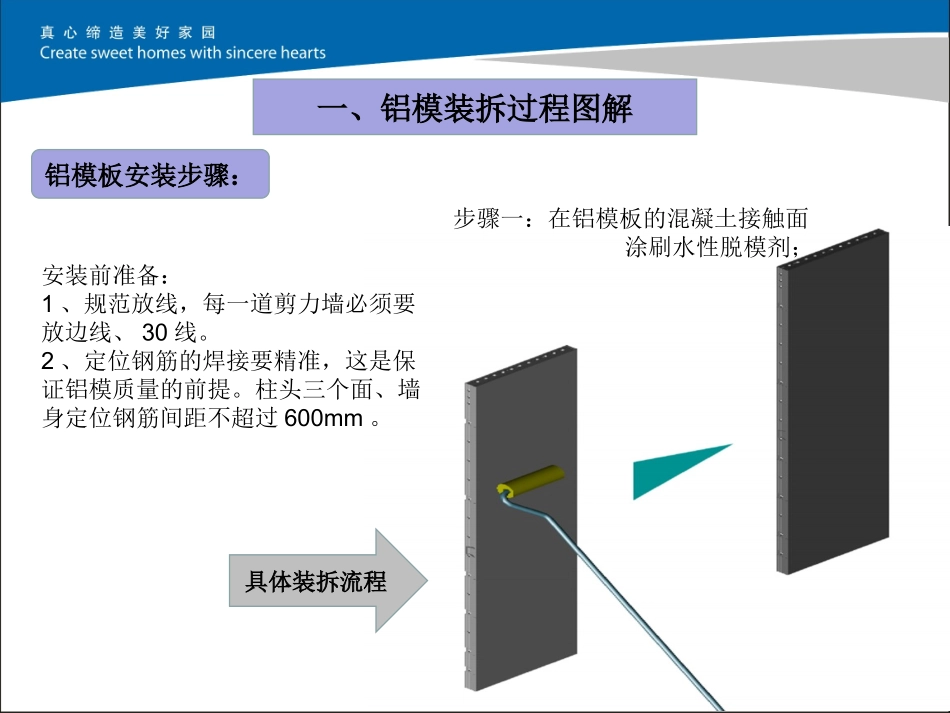

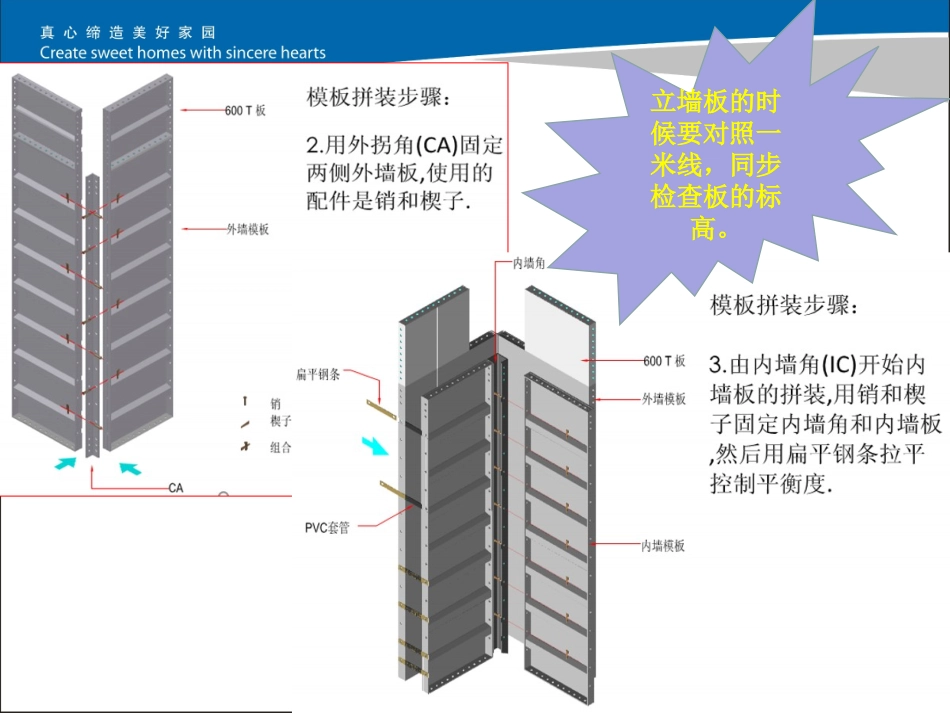

万科松朗花园项目拉片式铝模施工指南松朗花园项目部技术组2016.11.03一、铝模装拆过程图解铝模板安装步骤：步骤一：在铝模板的混凝土接触面涂刷水性脱模剂；安装前准备：1、规范放线，每一道剪力墙必须要放边线、30线。2、定位钢筋的焊接要精准，这是保证铝模质量的前提。柱头三个面、墙身定位钢筋间距不超过600mm。具体装拆流程立墙板的时候要对照一米线，同步检查板的标高。墙板支模顺序是先角部支模，从角部向两边拼装。楼板支模顺序是先局部支模，从局部发散到整体成活。墙板支模顺序是先角部支模，从角部向两边拼装。注意：每层的楼板砼浇筑完成后铝模在拼装前，要先调平整个板面的K板方可进行下一道施工。否则会对实测数据有极大的影响如果作业人员经常有变动的，建议班组人员将铝模的编号在图纸上相应的标记做好留底，这样新工人进场后，方便给他们交底，尽快熟悉拼装流程浇筑混凝土之前要调模，经管理人员验收合格后方可进行浇筑；浇筑过程中必须安排工人在下面二次调模。铝模板拆除步骤：楼板和飘板的铝模顶撑绝对不能早拆，至少要保留3层顶撑。楼板和飘板的铝模顶撑绝对不能早拆，至少要保留3层顶撑。二、铝模板控制要点1、规范的放线，每一道剪力墙必须要放30线、边线或者中线。2、定位钢筋的焊制，柱头三个面、墙身定位钢筋间距不超过600mm。4、混凝土浇筑严格按照50线标高控制，板面控制在正负半公分之内，柱脚边最好是低半公分。5、铝模墙柱安装严格按照30线控制。6、铝模天花板和梁底安装严格按照1米线标高控制。7、厨房、阳台、卫生间设拉顶结合措施，大斜撑间距不能超过2M，小斜撑间距1M~1.5M，背楞是内墙不少于四道、外墙不少于五道，背楞间距不大于600mm,第一道起步背楞不要超过200mm，剪力墙柱采用对拉螺杆加固，楼面预埋斜撑固定件。8、独立构造柱一次成型，背楞不少于三道，而且四个面都要用斜撑加固。9、墙身销钉满设，天花销钉不少于80%，梁侧板销钉间距不得大于300mm。10、外墙的大角线每一层要及时跟进，控制外墙大角错台和偏位。11、K板宽度不宜过大，10-15公分，过宽不宜加固限位。12、卫生间、阳台、厨房的降板区域吊模要不少于两道背楞加固及固定。13、门窗洞口部位的要拉通设置背楞。14、转角的背楞一体化。15、分户墙或者入户门有多个构造柱的，一定要拉通设置背楞。16、每一块铝模板的脱模剂一定要刷。17、模板侧边都的混凝土在每次封模板之前要清理，模板外面的混凝土在浇筑过程中要及时冲水清洗。18、变形严重的板要及时整改或者更换。19、严格验收，铝模调模按照2mm控制，必要调控好了才能浇筑混凝土（班组自检-栋号检查-报验收）。20、浇筑前提前一天用砂浆封堵柱脚。21、浇筑前板面要用水冲洗一遍。22、砼浇筑前和浇筑的过程中铝模工人和管理人员一定要跟踪调控。23、拆模时间和上人、上材料不要过早，飘板的立杆保留三层不允许拆除。24、楼板控制器安装，两米铝合金尺刮平，结合钢筋头插，来控制楼板厚度。25、楼面浇筑的平整度（以600㎡为例）应该控制在1.5cm以内，且严格控制所有墙柱脚、窗台底部标高（建议增设木压脚板），且标高低于标准值0.5cm为宜。26、浇筑前复核外围K板的定位情况，禁止存在高低不平、左右错台过大现象，K板高低全长高低偏差（0，5mm），左右偏差值（0,5mm）27、楼梯模板往往是掉落砼较多部位，应该增设彩条布敷设，有效减少砼对铝模的污染，减少拆模难度。28、楼面转角异形板、非标准板、墙柱与楼板交接板，阴角连接板变形几率较大部位，应加强关注，及时更换29、楼板平整度调整时，禁止采用硬物直接对楼面板进行敲打或锤击，必须在调整过程中楼板面增设木垫板30、墙柱加固的斜拉钢丝绳或斜撑在固定式，建议采用预埋钢筋头的方式进行，否则后续采用膨胀螺丝较容易对板中的线管造成破坏。31、墙柱、楼板拆模时应保护对水电线管，减少破坏32、施工放线后，必须及时对墙柱、窗台根部钢筋定位进行复核，如发现钢筋偏位必须在模板安装前把钢筋整改完成。33、模板开洞、切割时（水电施工、悬挑工字钢预埋层）应知会技术组查看同意后方能进行，不得在模板受力楞、构造楞造成破坏，如不得不切割时，应及时反馈铝模厂方，...
