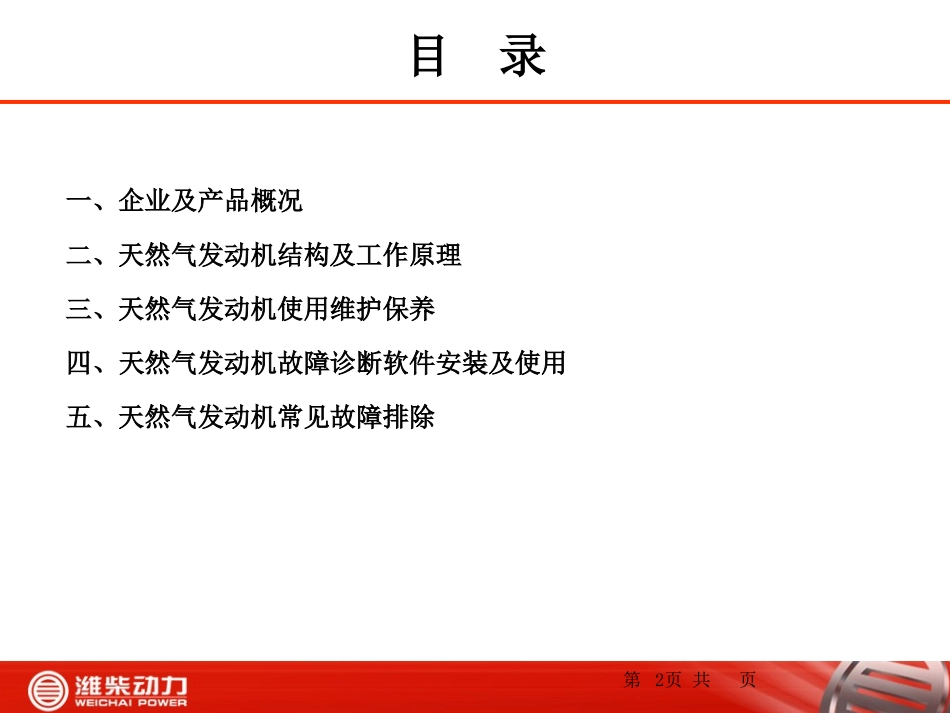

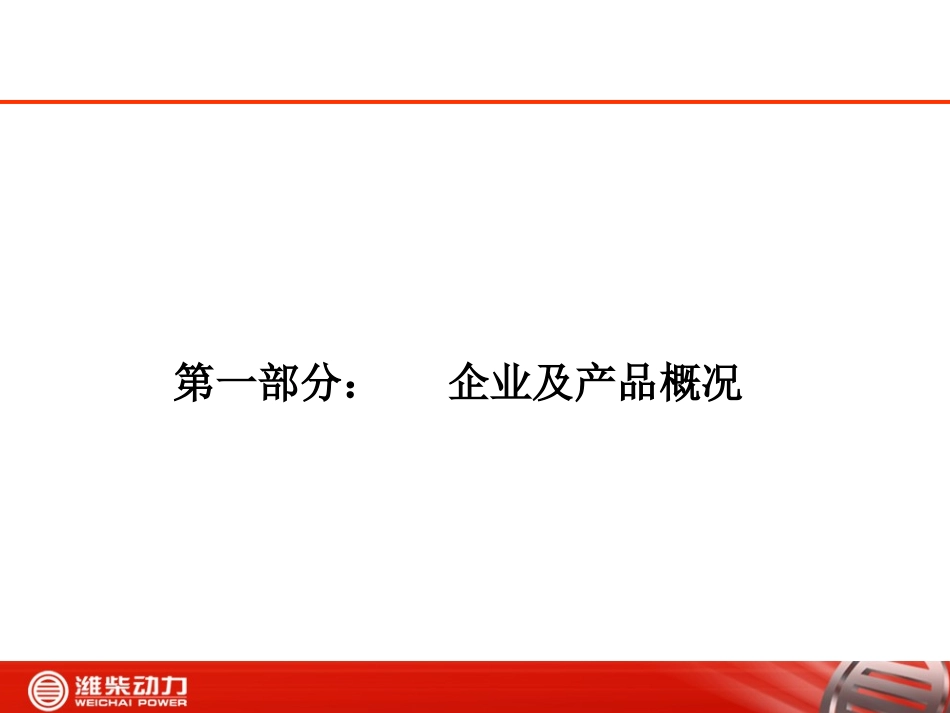

潍柴天然气发动机培训第2页共页目录一、企业及产品概况二、天然气发动机结构及工作原理三、天然气发动机使用维护保养四、天然气发动机故障诊断软件安装及使用五、天然气发动机常见故障排除第一部分：企业及产品概况第4页共页一、企业概况（产权结构）潍柴控股集团有限公司潍坊潍柴道依茨公司潍柴进出口公司山东巨力股份公司000880SZ潍柴动力股份有限公司2338HK000338SZ陕西法士特陕西重汽株洲火花塞株洲齿轮东风越野车富通空调潍柴西港新能源主营业务：动力总成、整车、零部件重潍柴中速机业务重潍柴高速机业务上海和达40%第5页共页一、企业概况（公司简介）公司是潍柴动力控股的新能源发动机制造企业，成立于1999年，现厂房建筑面积2万余平方米，年生产能力2万台，满负荷生产，年销售收入可达20亿元，建有先进的产品开发试验装备。公司成功开发了WP5NG、WP6NG、WP7NG、WP10NG、WP12NG等车用气体发动机产品，功率覆盖120-280千瓦，达到国Ⅲ、国Ⅳ、国Ⅴ排放标准，广泛应用于城市公交、公路客车、重型卡车等各个领域，并出口到多个国家和地区。第6页共页潍柴新能源发动机公司产品试验室占地6000多平方米，有12个气体机专用整机试验台，其中包括瞬态交流电力测功系统1套，全流排放设备1套，燃烧分析仪1套，发电机组试验台1个，自动化性能试验台10个，天然气压缩子站一座，具有国Ⅲ、国Ⅳ、国Ⅴ气体发动机燃烧开发及性能标定的能力,试验装备达到世界一流水平.企业概况（试验室）第7页共页产品介绍型号1000转扭矩(N·m)最大扭矩(N·m)/rpm额定功率(kW/hp)额定转速(r/min)最低燃气耗(g/kW·h)1米噪声dB(A)WP10NG260E30900980/(1200-1600)191/260220019595WP10NG280E309501160/(1200-1600)206/280220019595WP10NG300E3010001230/(1200-1600)220/300220019595WP12NG330E3010501350/(1200-1600)243/330220019595WP12NG350E3011001400/(1200-1600)257/350220019595WP12NG380E3011501500/(1200-1600)280/380220019595参数说明：•NG-天然气的总称包括CNG(压缩天然气)和LNG(液化天然气)•E30-表示达到国Ⅲ排放标准第二部分：天然气发动机结构及工作原理天然气发动机结构特点潍柴天然气发动机是在相应型号潍柴柴油机基础上改制，增加燃气电控系统而成。目前潍柴LNG发动机采用美国WOODWOOD2.0燃气电控系统。1、取消了柴油机的燃油系统(高压油泵、喷油器、高压油管等件），增加了燃气供给系统（气瓶、高压切断阀、减压器、燃气热交换器和节温器、喷射阀等件）。2、采用点燃式燃烧方式（气缸盖上的喷油器安装孔改为火花塞安装孔），增加了点火控制系统（点火控制器、点火线圈、高压线、火花塞）。3、压缩比比柴油机的小，燃烧室形式（活塞）与柴油机不同。4、增加了信号发生器，用于判缸和测量发动机转速。5、增加了混合器和节气门，使燃气和空气在混合器中充分混合。6、排气温度高，增压器采用水冷中间壳，进、排气门座采用耐磨、耐高温材料，采用带隔热材料的排气管。7、WOODWARD系统单点喷射，稀薄燃烧。第10页共页燃气机专用气门座圈及气门1、耐高温；2、耐腐蚀；3、自润滑性能好4、气门阀座和气门寿命与柴油机相同密封带堆焊专用气门座圈和气门第11页共页采用加大内冷振荡油道活塞1、可以多带走30%的热量；内冷油道内冷油道喷油入口内冷油道喷油出口内冷油道连杆小头喷油口专用活塞第12页共页隔热材料排气管1、可以降低排气管温度30℃～50℃隔热材料排气管外包隔热材料排气管第13页共页潍柴燃气电控系统WOODWARDOH2.0系统结构示意图三、工作原理液化天然气从储气瓶流出，经过水浴式汽化器加热后汽化，经过滤清器过滤杂质后，到达高压切断阀，高压切断阀的开合由ECU控制，减压器的作用是进一步调整汽化后的天然气压力，调整至7bar-8bar。经调压后的天然气进入热交换器，热交换器通给天然气加热，以控制燃气温度，然后经过节温器流入燃料计量阀，燃料计量阀的作用是根据发动机运行工况精确控制天然气喷射量。天然气与空气在混合器内充分混合，进入发动机缸内，经火花塞点燃进行燃烧，火花塞的点火时刻由ECU控制，氧传感器即时监控燃烧后的尾气的氧浓度，推算出空燃比，ECU根据氧传感器的反馈信...
