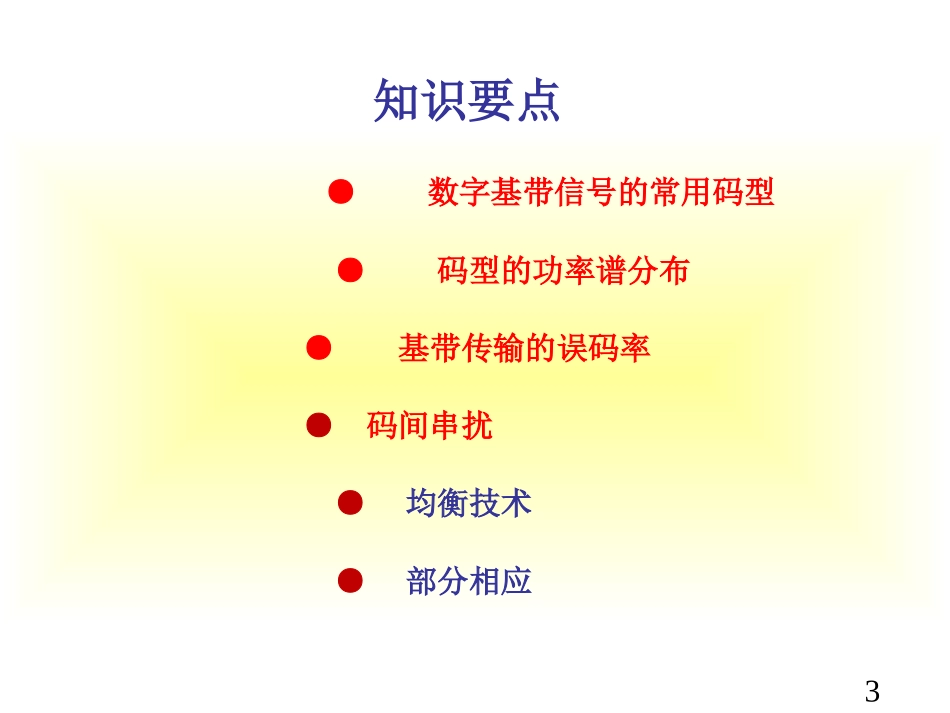

通信原理实验通信原理实验工学工学22号馆号馆404404www.iiplab.cnwww.iiplab.cn余荣余荣2数字通信系统的任务是传输数字信息，数字信息可能是来自数据终端设备的原始数据信号，也可能是来自模拟信号经数字化处理后的脉冲编码信号。数字信息在一般情况下可以表示为一个数字序列，数字序列的基本单元称为码元。每个码元只能取离散的有限个值，通常用不同幅度的脉冲表示码元的不同取值，这种脉冲信号被称为数字基带信号，这是因为它们所占据的频带通常从直流和低频开始。在某些具有低通特性的有线信道中，特别是在传输距离不太远的情况下，数字基带信号可以不经过载波调制而直接进行传输，这种不使用调制和解调装置而直接传送数字基带信号的系统，我们称它为数字基带传输系统。而具有调制和解调过程的传输系统称为数字频带传输系统。3知识要点●数字基带信号的常用码型●码型的功率谱分布●基带传输的误码率●码间串扰●均衡技术●部分相应41数字基带信号的码型数字基带信号是数字信息的电脉冲表示，电脉冲的形式称为码型。通常把数字信息的电脉冲表示过程称为码型编码或码型变换，在有线信道中传输的数字基带信号又称为线路传输码型。由码型还原为数字信息称为码型译码。不同的码型具有不同的频域特性，合理地设计码型使之适合于给定信道的传输特性，是基带传输首先要考虑的问题。5(1)对于传输频带低端受限的信道，线路传输码型的频谱中应不含有直流分量；(2)信号的抗噪声能力强；(3)便于从信号中提取位定时信息；(4)尽量减少基带信号频谱中的高频分量，以节省传输频带并减小串扰；(5)编译码的设备应尽量简单。对于码型的选择通常要考虑以下的因素：61.1常用码型数字基带信号(以下简称为基带信号)的类型举不胜举的，常见的有矩形脉冲、三角波、高斯脉冲和升余弦脉冲等。无论采用什么形式的波形，数字基带信号都可以用数学式表示出来。若令代表二进制符号的“0”，代表“1”，码元的间隔为，则基带信号可表示成其中，)(1tg)(2tgsTnntsts)()(）出现，以概率（出现，以概率PnTtgaPnTtgatssnsnn1)()()(217由于是信息符号所对应的电平值，它是一个随机量。因此，通常在实际中遇到的基带信号都是一个随机的脉冲序列。因为矩形脉冲易于形成和变换，所以最常用的是矩形脉冲。na8单极性不归零码是一种最简单、最常用的基带信号形式。这种信号脉冲的零电平和正电平分别对应着二进制代码0和1，或者说，它在一个码元时间内用脉冲的有或无来对应表示0或1码。其特点是极性单一，有直流分量，脉冲之间无间隔。另外位同步信息包含在电平的转换之中，但是当出现连0或连1序列时没有位同步信息。单极性不归零码生成单极性不归零码的流程图如图7-1所示。9为变量赋初值生成snrz信号画出snrz信号的波形结束开始图1-1snrz程序流程图10MATLAB实现程序如下：functiony=snrz(x)%本函数实现将输入的一段二进制代码编为相应的单极性不归零码输出%输入x为二进制码，输出y为编好的码t0=200;t=0:1/t0:length(x);%给出相应的时间序列fori=1:length(x)%计算码元的值ifx(i)==1%如果输入信息为1forj=1:t0%该码元对应的点值取1y((i-1)*t0+j)=1;endelseforj=1:t0%如果输入信息为0，码元对应的点值取011y((i-1)*t0+j)=0;endendendy=[y,x(i)];plot(t,y);%采用title命令来实现标记出各码元对应的二元信息title('10110010');gridon;axis([0,i,-0.1,1.1]);12在命令窗口中键入x的二进制代码和函数名，就可以得到所对应的单极性不归零码输出，如输入以下指令，将出现图7-2所示结果。x=[10110010];snrz(x)图1-2单极性不归零码13双极性不归零码在双极性不归零码中，脉冲的正、负电平分别对应于二进制代码1、0，由于它是幅度相等极性相反的双极性波形，故当0、1符号等可能出现时无直流分量。这样，恢复信号的判决电平为0，因而不受信道特性变化的影响，抗干扰能力也较强。故双极性码较单极性码更有利于在信道中传输。14双极性非归零码的实现同单极性基本一样，只需将snrz.m中的判断得到0信息后的语句y((i-1)*t0+j)=0;中的0改为-1即可，所以就不再给出MATLAB函数文件了，波形图如图1-3所示。图1-3双极性不...
