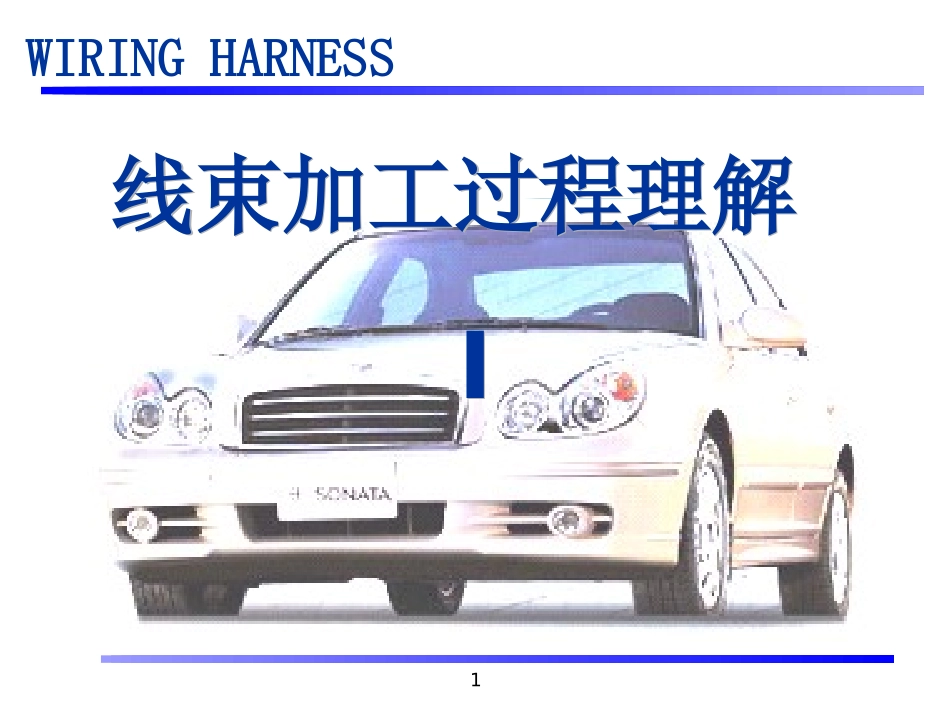

1ⅠⅠ线束加工过程理解线束加工过程理解WIRINGHARNESS目录1.线束的定义和作用2.线束的组成3.线束车辆安装图4.线束的制作流程5.线束制作工程别介绍-工程别设备及作业内容介绍1.线束定义和作用1.线束定义▷线束原意:连接马和马车的(马具)▷传达动力和电器信号为目的的加工电线连接物品的总称2.线束作用▷向汽车各电器装置传递动力或电器信号的作用(车辆线束)◈胶套◈电线◈护套◈骨架◈胶带◈海绵◈开口PVC◈扣钩◈J/BOX2.线束的组成◆W/H的组成部品区分技能1电线（Wire）制作线束的主材料，是传递数据信号和提供动力的连接通道,根据负荷量使用不同的线色，线径，线种.2端子（Terminal）向外部传递从电器里产生的电力或从外部向电器供应电流的接口。根据表面镀层状态分为：黄铜(BR)/白色端子(SN)/镀金(AU)/锌/银等3盒子（Housing）包裹端子的塑料成型物，维持盒子里端子之间的电路接触，起到外部绝缘的目的.4胶套（Grommet）使用在通过汽车室内外线束的部位，起防水隔音的作用,胶套是橡胶材料制成的，按照使用部位孔的大小决定其大小.5扎带（Clip）将线束固定在车辆上,主要是由塑料制成.6胶带（TAPE）在组立板上对挂好的电线起固定和保护电线的作用.7骨架（PROTECTOR）用于线束在车体安装时起保护电线的作用。2.线束的组成3.线束车辆安装图仪表前线束左地板右地板控制气囊线束顶棚后备箱仪表线束•安装在车内仪表盘里提供室内用电器的电源及并与其它线束进行连接IPBOX门线束3.线束车辆安装图-仪表ITEM2.FRONT•在发动机室前方位置提供车辆所有电源并车灯车辆冷却形成作动支援3.线束车辆安装图-FRONT仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM3.FLOORLH•驾驶员坐位地面排线，车后备箱和后面车门侧部位安装的线束形成动作支援FLR_MULTICONNBOXWOOPERP/ANTTVTUNNERAXLESNSR3.线束车辆安装图-FLOORLH仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM4.FLOORRH•安装在驾驶座右侧到后车门侧面及后备箱电装品动作的支援AMPG/ANTFLRRMULTICONNBOX3.线束车辆安装图-FLOORRH仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM5.CONT•安装在发动机室中发动机和TM控制发动机及关联的各种感应器、ECU/TCU的运转PCU3.线束车辆安装图-CONT仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM6.A/BAG•安装在室内及发动机部分控制安全气囊关联感应器和部件的运转•黄颜色线束(安全部品)3.线束车辆安装图-A/BAG仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM7ROOF•安装在顶棚控制天窗及各种室内灯运转3.线束车辆安装图-ROOF仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM8.T/LID•控制后备箱开启以及为车尾灯提供动作支援的线束.3.线束车辆安装图-T/LID仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束ITEM9.DOOR•安装在车门部位控制车窗,车门锁,后视镜等的线束3.线束车辆安装图-DOOR仪表前线束左地板右地板控制气囊线束顶棚后备箱门线束中间压接工程电线下料压接工程预装工程中间剥皮工程资财入库/入库检查压接自主检查中间缠胶工程前工程检查配线工程包装/出库工程组装工程导通检查工程顾客线束供货结构检查工程线束的制作工艺流程本社的所有资财从入库开始，生产,出库，引导等工程阶段都是由中央电脑系统来管理,细微品质问题也会被及时反馈，尽最大努力做到最高的品质最上等的产品.-整顿好的资财仓库-需要预测系统的资财管理-先入先出实施标签制-依靠最先进的机器将电线开线脱皮打端,及插入防水塞，执行工程的尖端设备-可以在屏幕上直接看到制造状态达到最高生产品质资财入库开线打端4.线束的制作流程组立SUB组立-依靠电算管理卡来管理SUB物-物流场所指定系统-按照组立流水线一对一体系的即时性生产变更(多品种少量生产体系)-打连接工程及手动自动打端工程-C/H高度管理及依靠引张力测试器管理解决手动打端时容易发生的打端高度问题-把SUB状态或是单线状态的电线挂线及组立,把其它附着物附加组立产品工程开线4.线束的制作流程检查包装出货-为防止库存费用的增加采取最低库存系统-各项目分类保管-因为敏感的电子系统对细微的电流变化...
