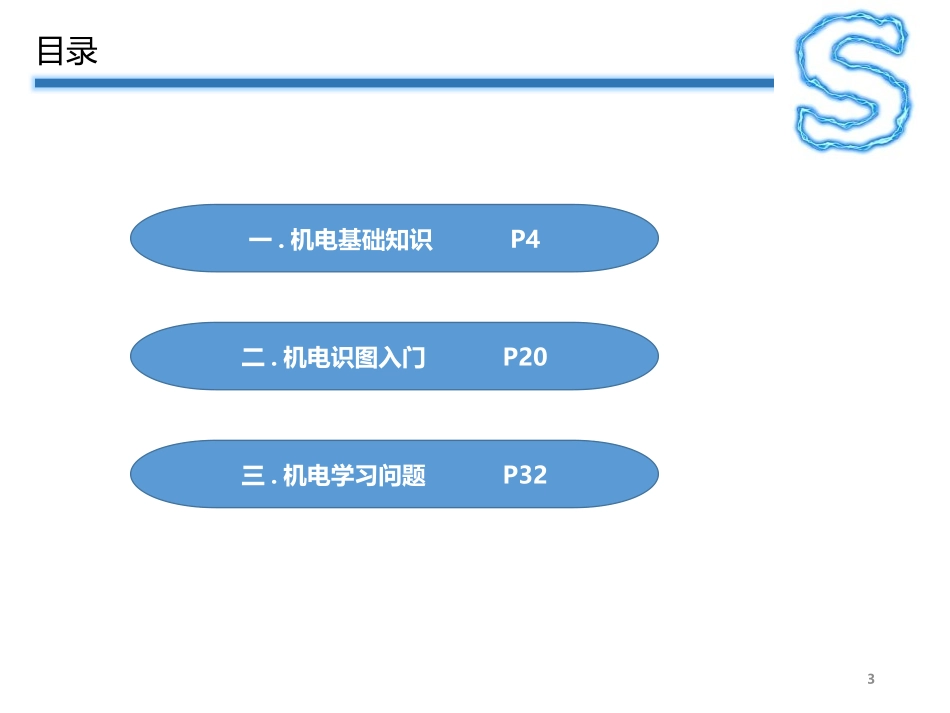

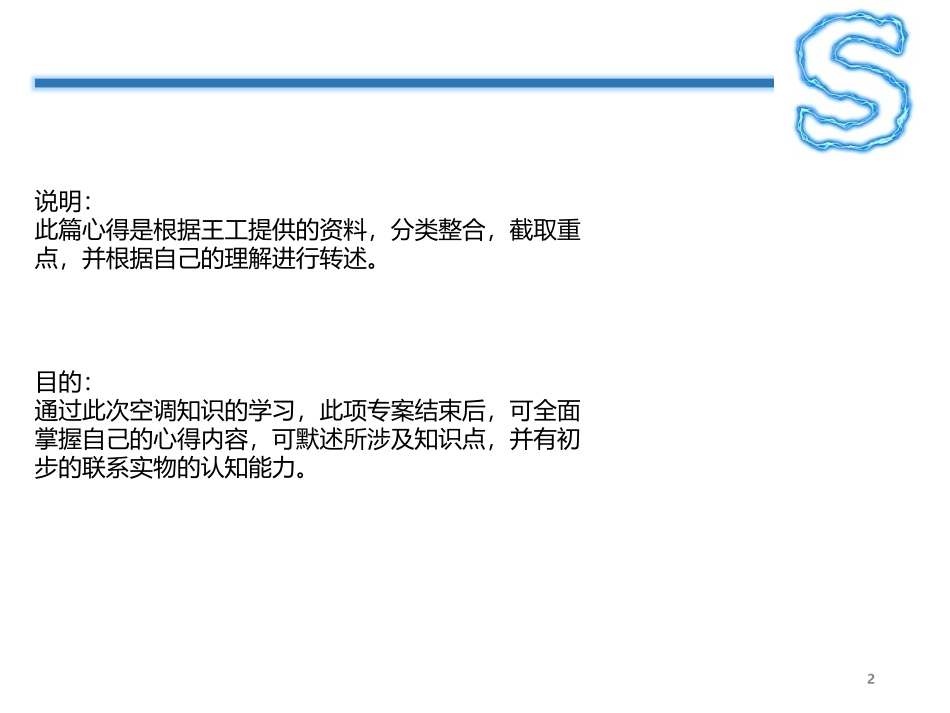

1机电基础知识——阶段学习心得2014/12/82说明：此篇心得是根据王工提供的资料，分类整合，截取重点，并根据自己的理解进行转述。目的：通过此次空调知识的学习，此项专案结束后，可全面掌握自己的心得内容，可默述所涉及知识点，并有初步的联系实物的认知能力。3目录一.机电基础知识P4二.机电识图入门P20三.机电学习问题P32M电能接入分配转换转换强电工程：1.电能引入建筑物2.电能再分配3.电能转换电话远程消防弱电工程：1.通信工程2.消防联动报警工程3.各种远程控制功能4机电基础知识一级二级三级人员伤亡，重大政治经济影响，公共场所秩序混乱。较大政治经济影响。除一二级之外属于三级。5机电基础知识事故级别：～用电设备随时间按照正弦规律变化的电动势、电压和电流统称为正弦交流电，简称交流电。电流(I):单位时间里通过导体任一横截面的电量叫做电流强度。电压(U):衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。电动势(E)：能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。交流电源：以交流电的形式产生电能或供给电能。交流电路：由交流电源、用电设备和连接导线组成的电流流通路径。6机电基础知识交流电：三相交流电源三相交流电:三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。三相电源的星形(Y形)连接:相电机的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。优点是可以同时得到两种不同等级的电压向三相用电设备和单相用电设备供电。7机电基础知识8接触器:作用是通、断电动机电路或其它负载电路。断路器熔断器按钮按钮接触器热继电器负载继电器:和接触器的工作原理一样。主要区别在于，触发器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。按钮:特点是受力触头动作，力消失触头复位。闸刀开关:按极数分为单极、双极和三极,闸刀开关一般与熔断器串联使用，以便在短路或过负荷时熔断器熔断而自动切断电路。自动空气断路器:可实现短路、过载、失压保护。熔断器:主要作短路或过载保护用，串联在被保护的线路中。线路，正常工作时起通路作用；当线路短路或过载时熔断器熔断，起到保护线路上其他电器设备的作用。机电基础知识9照明安装方式吸顶式:照明器吸附在顶棚上。悬吊式:照明器挂吊在顶棚上。根据挂吊的材料不同可分为线吊式、链吊式和管吊式。壁式:照明器吸附在墙壁。嵌入式照明器:大部分或全部嵌入顶棚内，只露出发光面。台式:主要供局部照明用。结构类型开启式:其光源与外界的空间相通。闭合式:其光源被透光罩包合，但内外空气仍能流通。密闭式:透光罩将灯具闭合(如防水灯具)。防爆式:防爆式灯具，灯具爆炸不会发生危险(煤矿工灯)。机电基础知识10近户线总配电箱配电干线分配电箱支线用电设备放射式树干式混合式配电箱直接引出多根导线。配电箱引出一根主干线路。放射式与树干式相结合。明敷设暗敷设机电基础知识11①BBLX,BBX：棉纱编制橡皮绝缘铝芯、铜芯电线。②BLV,BV：塑料绝缘铝芯、铜芯电线。③BLVV,BVV：塑料绝缘塑料护套铝芯、铜芯电线。④BLXF,BXF,BLXY,BXY：橡皮绝缘氯丁橡胶护套、聚氯乙烯护套、铝芯铜芯电线。⑤VLV,VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。⑥YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。⑦XLV，XV：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。机电基础知识导线类型：12管子配线绝缘导线穿入保护管内敷设。可避免腐蚀气体的侵蚀和遭受机械损伤，更换导线方便。线槽配线线槽固定建筑物上再将导线敷设在线槽中。一般适用于正常环境(干燥和不易受机械损伤)的室内场所明敷设。其中具有槽盖的封闭式金属线槽，具有与金属管相当的耐火性能，可用在建筑物顶棚内敷设。机电基础知识配线类...
