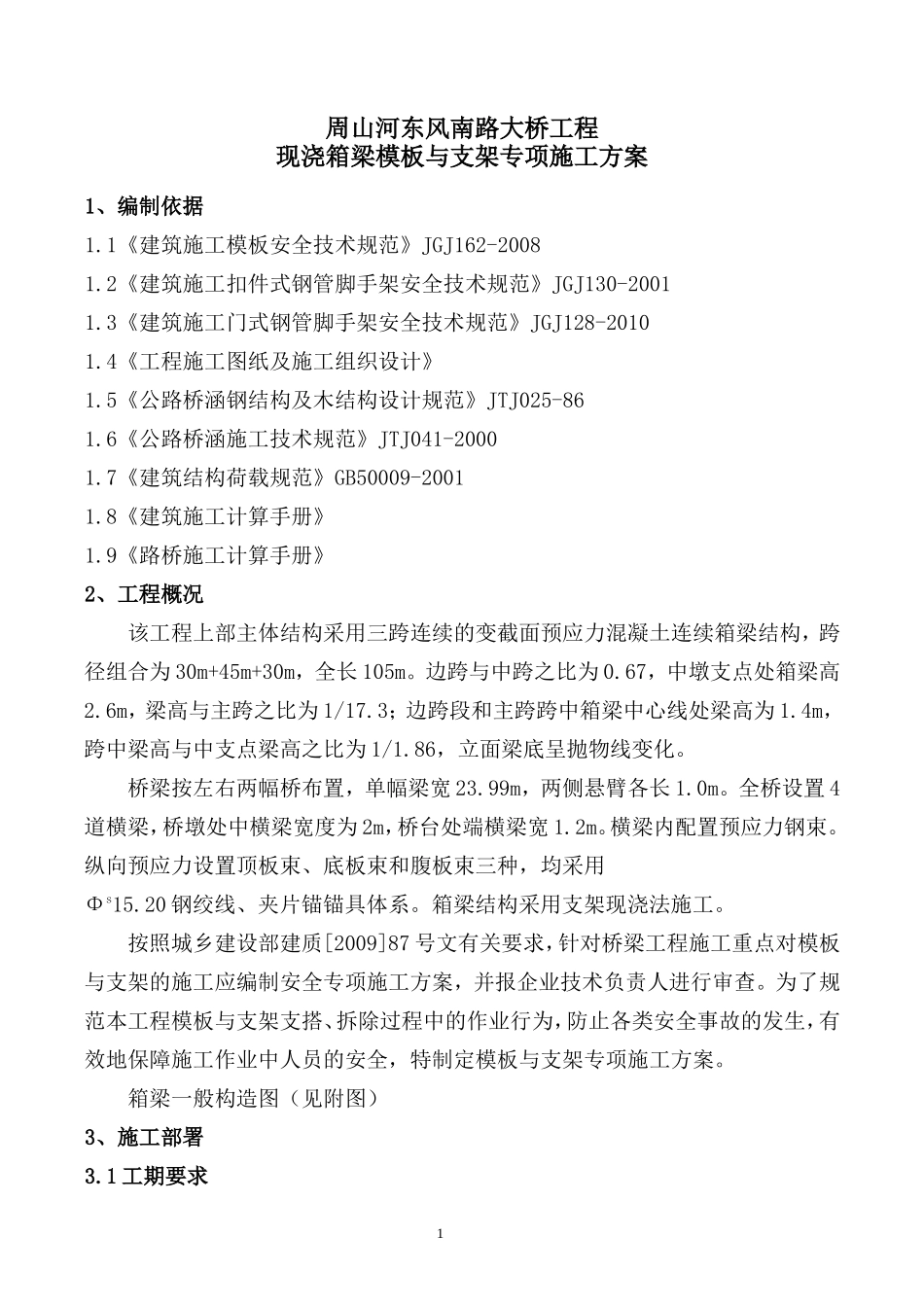

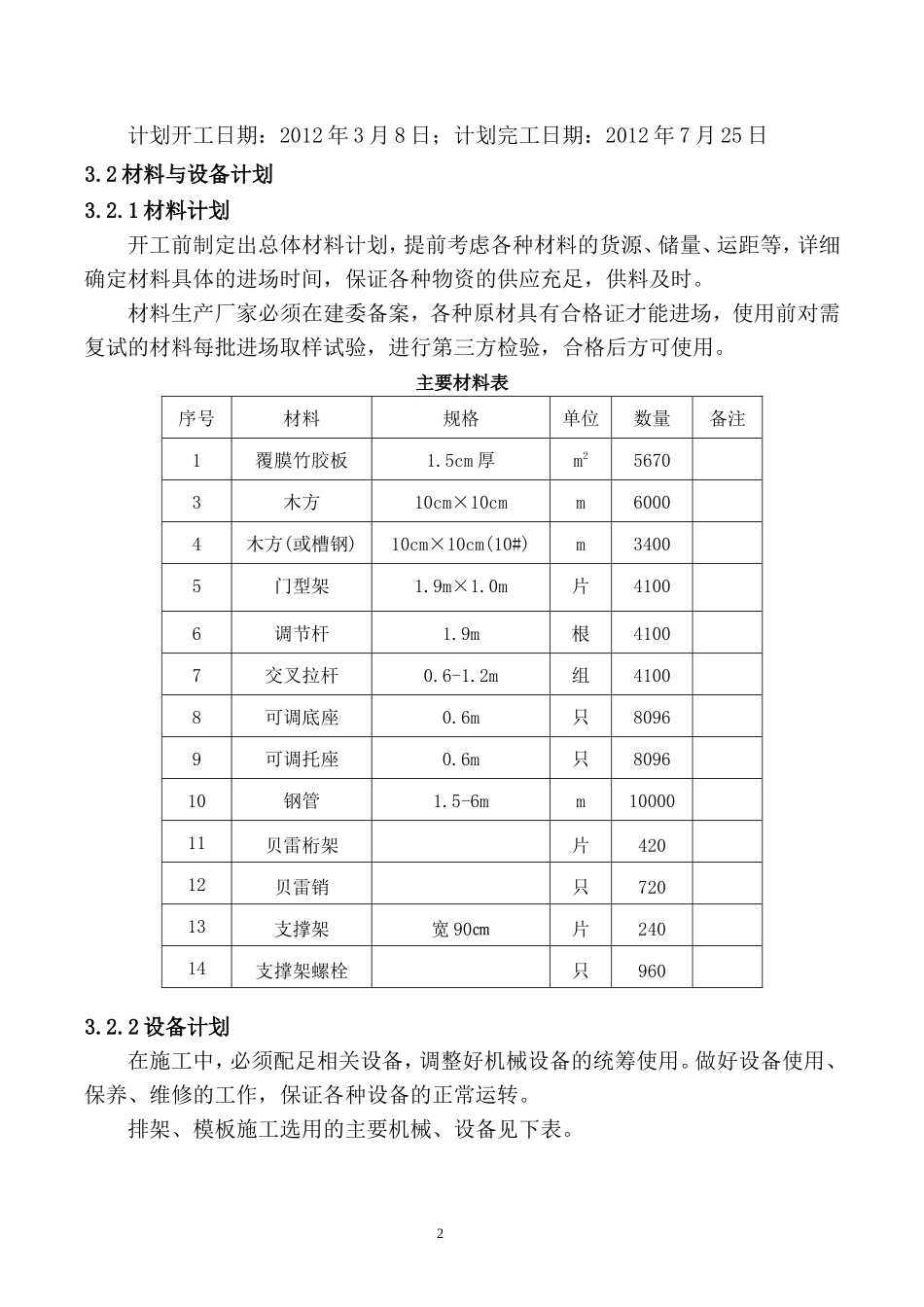

周山河东风南路大桥工程现浇箱梁模板与支架专项施工方案1、编制依据1.1《建筑施工模板安全技术规范》JGJ162-20081.2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.3《建筑施工门式钢管脚手架安全技术规范》JGJ128-20101.4《工程施工图纸及施工组织设计》1.5《公路桥涵钢结构及木结构设计规范》JTJ025-861.6《公路桥涵施工技术规范》JTJ041-20001.7《建筑结构荷载规范》GB50009-20011.8《建筑施工计算手册》1.9《路桥施工计算手册》2、工程概况该工程上部主体结构采用三跨连续的变截面预应力混凝土连续箱梁结构，跨径组合为30m+45m+30m，全长105m。边跨与中跨之比为0.67，中墩支点处箱梁高2.6m，梁高与主跨之比为1/17.3；边跨段和主跨跨中箱梁中心线处梁高为1.4m，跨中梁高与中支点梁高之比为1/1.86，立面梁底呈抛物线变化。桥梁按左右两幅桥布置，单幅梁宽23.99m，两侧悬臂各长1.0m。全桥设置4道横梁，桥墩处中横梁宽度为2m，桥台处端横梁宽1.2m。横梁内配置预应力钢束。纵向预应力设置顶板束、底板束和腹板束三种，均采用Φs15.20钢绞线、夹片锚锚具体系。箱梁结构采用支架现浇法施工。按照城乡建设部建质[2009]87号文有关要求，针对桥梁工程施工重点对模板与支架的施工应编制安全专项施工方案，并报企业技术负责人进行审查。为了规范本工程模板与支架支搭、拆除过程中的作业行为，防止各类安全事故的发生，有效地保障施工作业中人员的安全，特制定模板与支架专项施工方案。箱梁一般构造图（见附图）3、施工部署3.1工期要求1计划开工日期：2012年3月8日；计划完工日期：2012年7月25日3.2材料与设备计划3.2.1材料计划开工前制定出总体材料计划，提前考虑各种材料的货源、储量、运距等，详细确定材料具体的进场时间，保证各种物资的供应充足，供料及时。材料生产厂家必须在建委备案，各种原材具有合格证才能进场，使用前对需复试的材料每批进场取样试验，进行第三方检验，合格后方可使用。主要材料表序号材料规格单位数量备注1覆膜竹胶板1.5cm厚m256703木方10cm×10cmm60004木方(或槽钢)10cm×10cm(10#)m34005门型架1.9m×1.0m片41006调节杆1.9m根41007交叉拉杆0.6-1.2m组41008可调底座0.6m只80969可调托座0.6m只809610钢管1.5-6mm1000011贝雷桁架片42012贝雷销只72013支撑架宽90㎝片24014支撑架螺栓只9603.2.2设备计划在施工中，必须配足相关设备，调整好机械设备的统筹使用。做好设备使用、保养、维修的工作，保证各种设备的正常运转。排架、模板施工选用的主要机械、设备见下表。2主要机械设备表序号设备名称型号单位数量备注1挖掘机台12装载机台13振动碾15t台14压刨机台25电锯台26吊车25t台27推土机台18震动锤40KW台19电焊机台210氧气、乙炔套111千斤顶10T台412吊车80T辆13.3工力计划根据总体施工进度计划，工力计划详见下表。劳动力计划表月份工种3月4月5月6月7月技术人员55555木工2020202010架子工20105520操作工2020202020钢筋工202020205力工10101010103合计95858080704、支架搭设总体方案为了满足工程施工需要，现浇箱梁结构的支架及模板体系必须保证足够的强度、刚度和稳定性，以承受新浇混凝土结构荷载和施工荷载，达到模板不破坏、不变形等要求，保证结构的各部件形状、尺寸和位置的正确性。模板设计方案应考虑施工搭设拆除方便及确保施工安全。本工程桥梁根据设计边孔和部分中孔采用满堂支架现浇，中孔跨河部分（21M）考虑通航要求，采用贝雷桁架与钢管组合搭设。由于考虑网架安装宽度，故箱梁排架半幅宽度27m，排架高度5～8m。针对箱梁截面较大、模板支撑高度大的特点，根据结构特点及支架库存情况，结合现有施工条件，模板支撑系统选择标准重型门式支架作为模板支架的搭设材料，进行相应的设计计算。5、施工方法及技术措施本工程箱梁支架均采用“满堂支架法”施工。施工工艺流程：基础处理→测量放样→立竖杆→安装纵、横向横杆→安装上托→设置剪刀撑→铺设横纵向方木→安装模板→支架预压→卸载→调整支架高度45.1箱梁模板、排架施工工艺流程图5.2现况地基情况支架搭设于原旧房基、泥浆池上方时，用挖掘机对箱梁下方泥浆坑、松软地段全部挖除，分层回填采...
