液晶屏拆卸及背光部分维修VIP免费

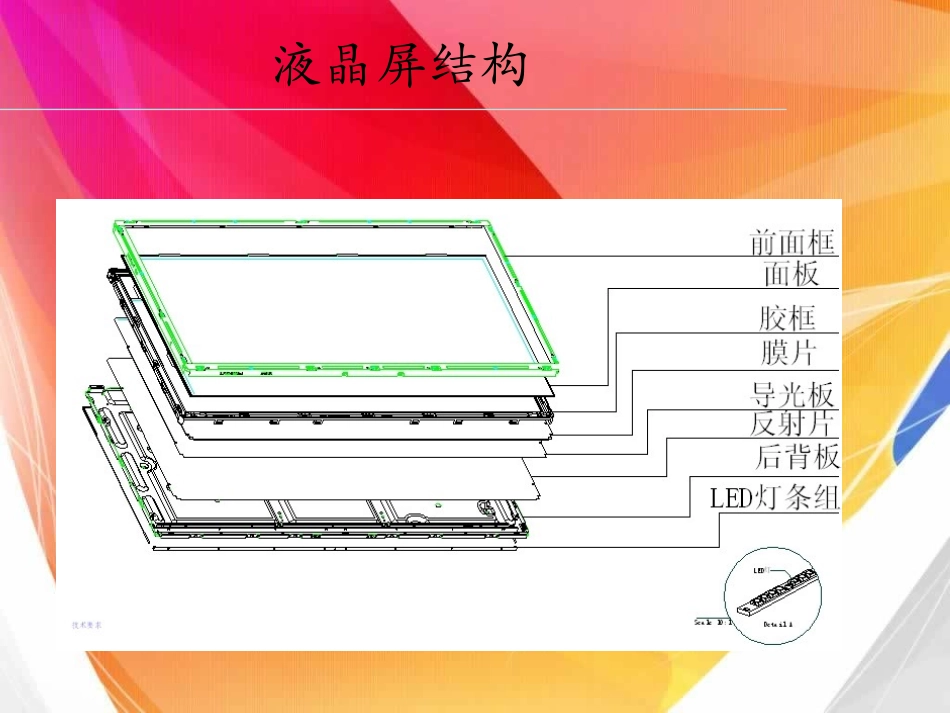

1液晶屏维修技术质量组KONKA目录目录1.液晶屏结构2.拆卸步骤注意事项3.液晶屏常见问题4.典型机型、25.背光类故障维修手册、液晶屏结构拆卸步骤故障现象：暗影拆掉面框卸下边框周围螺丝，用小一字螺丝刀撬开即可！拆下面板注意：1、目前康佳屏在结构上有用胶布固定面板的习惯，所以在拆面板时需把胶布清理干净！2、在放置面板时需先清理下台面，防止有尖锐物体刮花面板！3、在面板没贴保护膜的情况下，面向我们的一面紧贴座面放置！注意：拿面板的姿势拆下胶框目前康佳一体机的胶框基本上是以卡扣的形目前康佳一体机的胶框基本上是以卡扣的形式固定，用镊子撬开即可式固定，用镊子撬开即可。。取出膜片、导光板、反射片注意：在取膜片、导光板、反射片时必须戴手套，否则很容易留下手印！找出故障原因点亮背光，可以看到有一小节不亮。维修步骤1、锁定这一小节的位置看是否有明显烧灯的痕迹，如果有更换LED灯即可。2、检查LED灯座是否假焊，如果有补焊即可。3、检查灯座插线是否烧坏，如果有更换即可。液晶屏常见问题目前在分公司可开展无需设备维修的故障：1、背光类不良（如背光不良、LED背光暗区、B/L异物等）2、PCB类故障，可直接换元件由PCB故障引起的画异由PCB故障引起的黑屏需要使用设备进行维修的：1、偏光板类不良，如划伤，需要使用偏贴机2、线类不良，需要使用TCP设备3、由COF引起的画异、黑屏，需使用TCP设备无法维修，直接报废的：1、漏液、破片2、面内引起的竖线（半线、虚线等）典型机型1、LED32/37R5200PDE（无光）2、LED40/42F2200NE（屏闪）3、LED42/47X8100PDE（暗影）4、LED58R5500F(一闪无光)LED32/37R5200PDE机型：LED32R5200PDE故障现象：无光分析：开机无光，仔细观察隐隐能够看到康佳字符，此机为康佳一体机背光驱动电路集成到主板，确定背光驱动OK就是屏坏，问题锁定在背光源。机型：LED37R5200PDE故障现象：无光分析：开机指示灯由绿灯变成一半绿一半红，开机保护此机为康佳一体机背光驱动电路集成到主板，确定主板OK就是屏坏，问题锁定在背光源LED32R5200PDE拆开可以看到如右图所示，灯座脱落维修方法1.先用刀片将灯条沿散热铝片切下（最好连着导热胶一起切下，焊好灯座直接贴上）用烙铁加锡用拖一遍，然后用热风箱在底部加热将灯座焊上。2.将灯条和散热铝板一起拆下，直接用烙铁将灯座焊上。拆屏注意事项1.拆卸时需佩戴手套2.注意固定PCBI的一些胶带3.PCB板是双面胶固定，拆的时候注意保护COF。LED37R5200PDE如右图所示灯座脱落维修方法：此机维修比较简单，将灯条和散热铝板一起拆下用烙铁将灯座焊上即可。拆屏注意事项1.拆卸时需佩戴手套2.注意固定PCBI的一些胶带3.PCB板是双面胶固定，拆的时候注意保护COF。屏闪机型:LED40F2200NE接插线松动2200系列背光问题1.LED灯烧坏2.LED灯座脱落3.接插线松动4.LED灯条漏电2200系列配屏较多但是LED灯条可以进行代换，唯独42寸138YT较为特殊不能进行代换LED42/47X8100PDE8100系列1BOM用的是LG屏到了2BOM以后用的全是康佳屏但用的还是LG的PCBI，所以除了背光类问题维修起来还是一样的LG屏背光常见故障：暗影故障原因：LED灯坏、LED灯移位（较多）康佳屏背光常见故障：暗影故障原因：IC7018坏（较多）、LED灯坏、灯座脱落机型:LED42/47X8100PDE（LG屏）拆解后分析原因暗影何区分是IC7018好坏：当出现如右上图暗区时，可以将驱动板上灯条连接线L、R调换位置看暗区是否变换位置，如果暗区位置改变则确定LED背光灯OK，问题在背光驱动电路，更换IC7018即可。暗影（康佳屏）小窍门•左手掰着装饰条微微往上拉，右手用刀片紧挨屏边框划开。机型:LED58R5500FCN1假焊一闪无光注意事项1、面框螺丝较多且容易打滑。2、尺寸大还是软屏，取液晶面板的时候要小心。3、奇美屏面板两边带COF，要注意保护COF。4、五组灯条，维修时最好每一组灯条的连接点都补焊。背光类故障维修手册点即灭（LCD）现象：背光不亮，或一闪即灭可能原因维修方案备注灯管线断换灯管线依不同背光结构会有不同的结果，表现出现的故障有可能是点即灭，也有可能是背光暗带高低压插头不良换插头灯座打火换灯座/灯管灯座卡合不良换灯管/灯座灯管断换灯管灯管...
