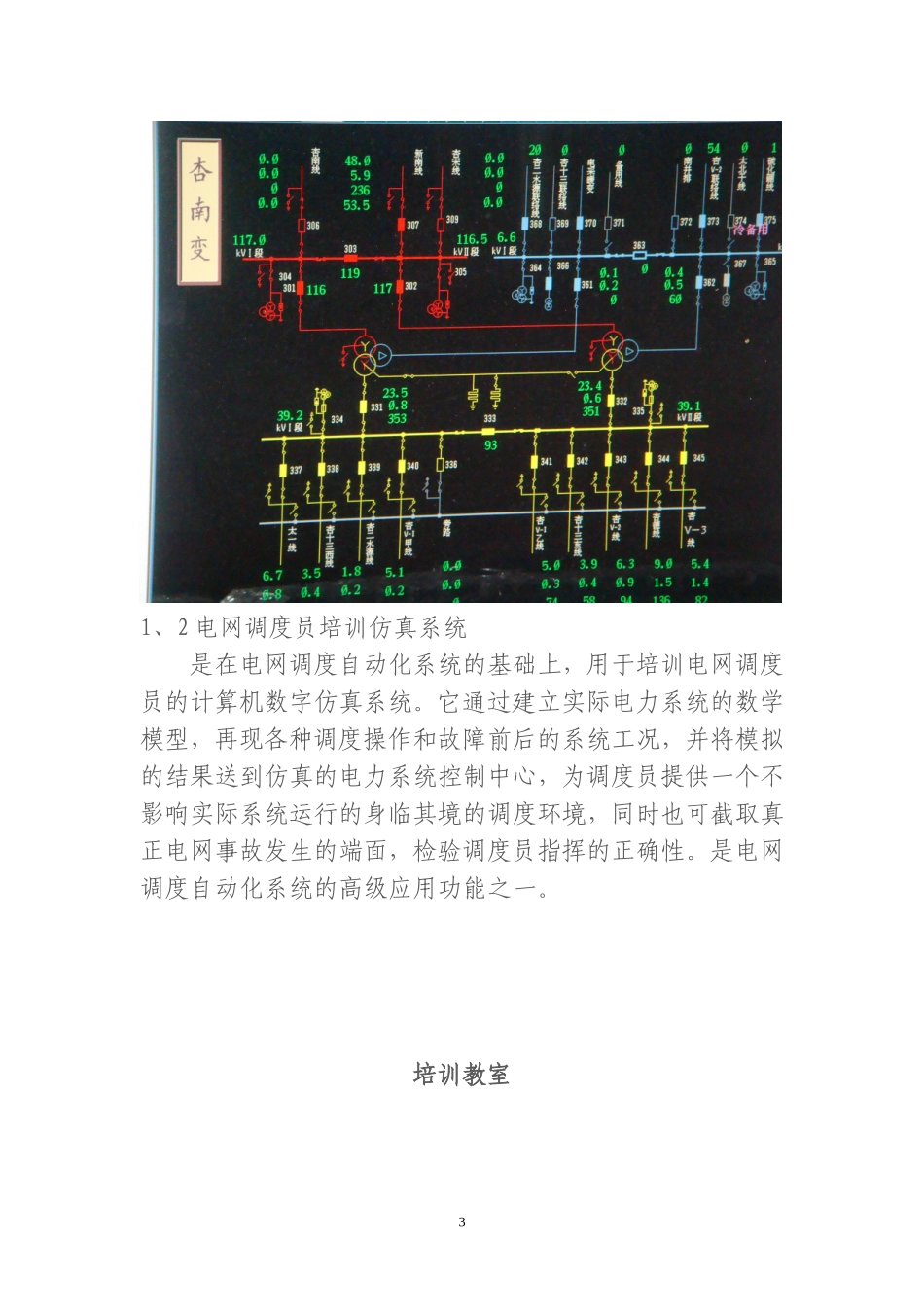

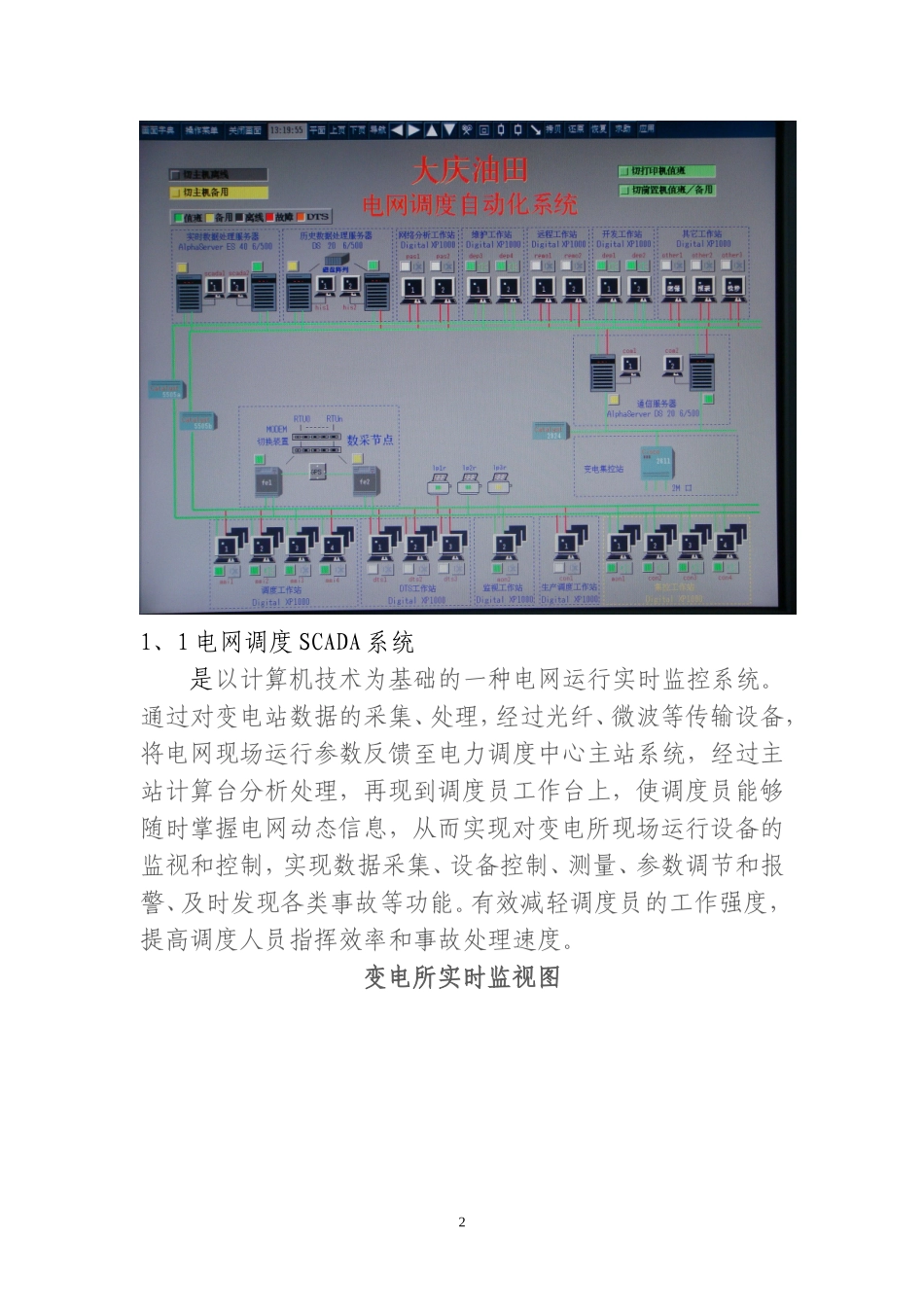

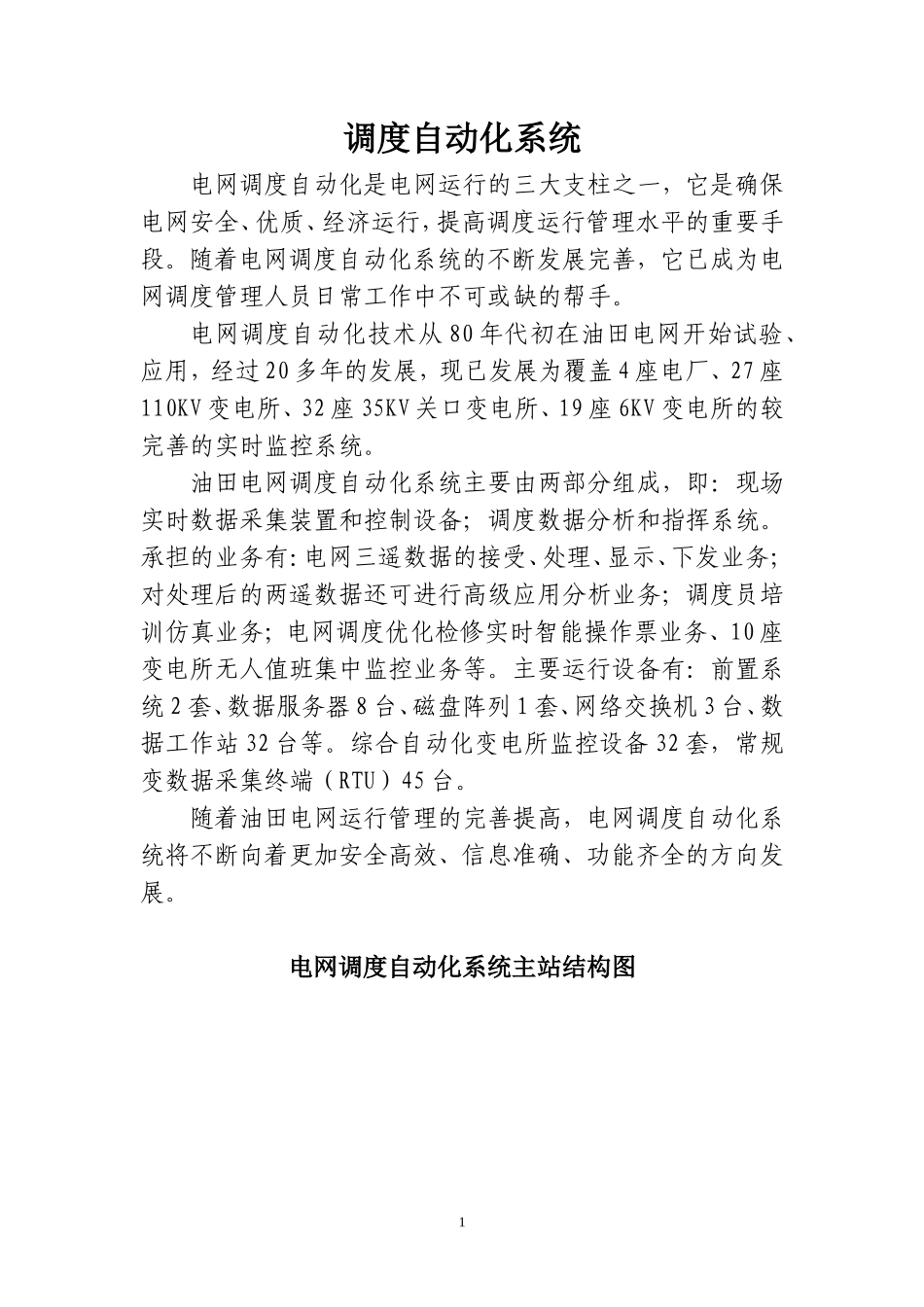

调度自动化系统电网调度自动化是电网运行的三大支柱之一，它是确保电网安全、优质、经济运行，提高调度运行管理水平的重要手段。随着电网调度自动化系统的不断发展完善，它已成为电网调度管理人员日常工作中不可或缺的帮手。电网调度自动化技术从80年代初在油田电网开始试验、应用，经过20多年的发展，现已发展为覆盖4座电厂、27座110KV变电所、32座35KV关口变电所、19座6KV变电所的较完善的实时监控系统。油田电网调度自动化系统主要由两部分组成，即：现场实时数据采集装置和控制设备；调度数据分析和指挥系统。承担的业务有：电网三遥数据的接受、处理、显示、下发业务；对处理后的两遥数据还可进行高级应用分析业务；调度员培训仿真业务；电网调度优化检修实时智能操作票业务、10座变电所无人值班集中监控业务等。主要运行设备有：前置系统2套、数据服务器8台、磁盘阵列1套、网络交换机3台、数据工作站32台等。综合自动化变电所监控设备32套，常规变数据采集终端（RTU）45台。随着油田电网运行管理的完善提高，电网调度自动化系统将不断向着更加安全高效、信息准确、功能齐全的方向发展。电网调度自动化系统主站结构图11、1电网调度SCADA系统是以计算机技术为基础的一种电网运行实时监控系统。通过对变电站数据的采集、处理，经过光纤、微波等传输设备，将电网现场运行参数反馈至电力调度中心主站系统，经过主站计算台分析处理，再现到调度员工作台上，使调度员能够随时掌握电网动态信息，从而实现对变电所现场运行设备的监视和控制，实现数据采集、设备控制、测量、参数调节和报警、及时发现各类事故等功能。有效减轻调度员的工作强度，提高调度人员指挥效率和事故处理速度。变电所实时监视图21、2电网调度员培训仿真系统是在电网调度自动化系统的基础上，用于培训电网调度员的计算机数字仿真系统。它通过建立实际电力系统的数学模型，再现各种调度操作和故障前后的系统工况，并将模拟的结果送到仿真的电力系统控制中心，为调度员提供一个不影响实际系统运行的身临其境的调度环境，同时也可截取真正电网事故发生的端面，检验调度员指挥的正确性。是电网调度自动化系统的高级应用功能之一。培训教室31、3电网调度优化检修实时智能操作票系统基于油田电网SCADA系统平台上，充分利用现代计算机强大的图形化界面功能和油田电网调度人员丰富的调度运行经验，编制的具有油田电网特点的一个电网令票管理系统，它具有进行操作票预演、转供电技术、多台人机工作站同时自动开票并统一管理等功能。调度操作票画面41、4无人值班集中监控技术无人值班是电力工业随着科学技术的发展而产生的新型的变电站运行方式，它是一种通过电网自动化技术，实现变电运行人员在远方同时监控多个变电所运行的技术，它不仅大幅降低变电运行管理的难度，同时也大量减少变电运行人员，提高工作效率。油田目前实现10座110KV变电站的无人值班集中监控。变电所集中监控图5变电站综合自动化采用自动控制和计算机技术实现变电站二次系统的部分或全部功能。为达到这一目的，满足电网运行对变电站的要求，变电站综合自动化系统体系由“数据采集和控制”、“继电保护”、“直流电源系统”三大块构成变电站自动化基础。“通信控制管理’’是桥梁，联系变电站内部各部分之间、变电站与调度控制中心之间使其相互交换数据。“变电站主计算机系统”对整个综合自动化系统进行协调、管理和控制，并向运行人员提供变电站运行的各种数据、接线图、表格等画面，使运行人员可远方控制断路器分、合操作，还提供运行和维护人员对自动化系统进行监控和干预的手段。“变电站主计算机系统”代替了很多过去由运行人员完成的简单、重复和繁琐的工作，如收集、处理、记录、统计变电站运行数据和变电站运行过程中所发生的保护动作、断路器分、合闸等重要事件，还可按运行人员的操作命令或预先设定执行各种复杂的工作。“通信控制管理’’连接系统各部分，负责数据和命令的传递，并对这一过程进行协调、管理和控制。与变电站传统电磁式二次系统相比，在体系结构上，变电站综合自动化系统增添了“变电站主计算机系统”和“通信控制管理”两部...
