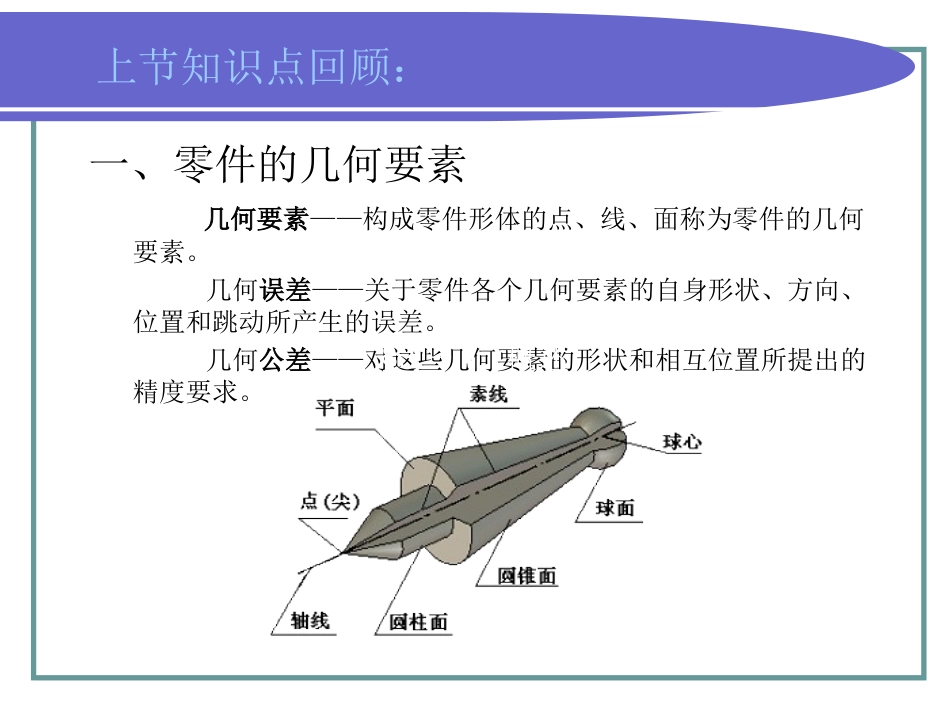

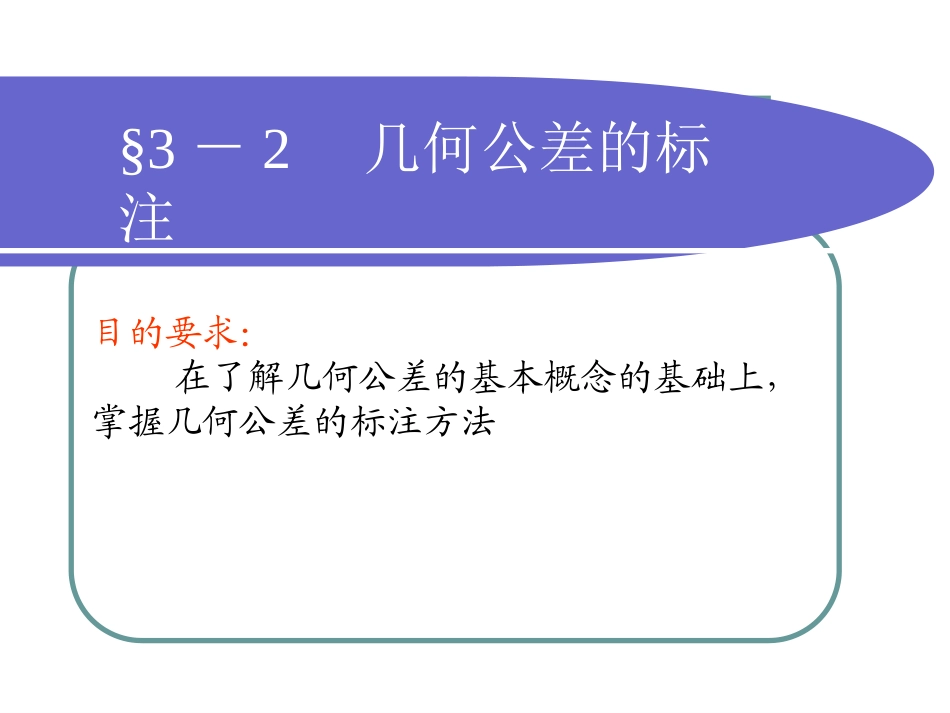

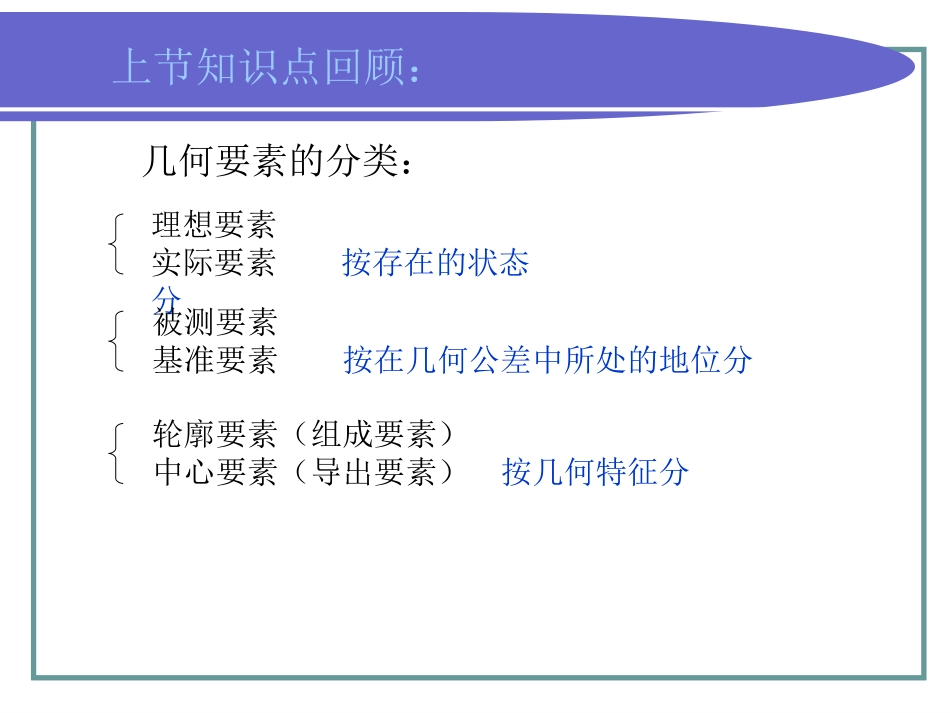

§3－2几何公差的标注目的要求：在了解几何公差的基本概念的基础上，掌握几何公差的标注方法一、零件的几何要素几何要素——构成零件形体的点、线、面称为零件的几何要素。几何误差——关于零件各个几何要素的自身形状、方向、位置和跳动所产生的误差。几何公差——对这些几何要素的形状和相互位置所提出的精度要求。§3－1概述上节知识点回顾：几何要素的分类：理想要素实际要素按存在的状态分被测要素基准要素按在几何公差中所处的地位分轮廓要素（组成要素）中心要素（导出要素）按几何特征分上节知识点回顾：二、形位公差的项目及符号形状公差——被测实际要素的形状相对其理想形状所允许的变动量。位置公差——被测实际要素的位置对基准所允许的变动量。形状或位置公差（轮廓度公差）——有线轮廓度和面轮廓度两项。上节知识点回顾：上节知识点回顾：§3－2几何公差的标注一、几何公差的代号和基准符号二、被测要素的标注方法三、基准要素的标注方法四、几何公差的其他标注规定一、几何公差的代号和基准符号1．几何公差的代号几何公差框格和指引线几何公差有关项目的符号几何公差数值和其他有关符号基准符号字母和其他有关符号。几何公差的代号包括：几何公差的代号基本公差框格单一基准要素多基准组合公差框格一般公差框格用于多要素的公差框格单一要素多几何特征的公差框格几何公差框格公差框格：公差框格分成两格或多格式。可以水平或垂直绘制，其线型为细实线。水平绘制时，框格内从左到右填写以下内容：尺寸：第一格绘成正方形，其它格绘成正方形或矩形。框格高度等于两倍字高。第一格——几何公差项目的符号;第二格——几何公差数值和有关符号；第三格及以后各格——基准代号字母和有关符号。指引线:连接公差框格和被测要素,带有单向箭头,指向被测要素。2.基准符号A基准字母连线圆圈基准符号A基准字母连线方框基准三角形A基准字母连线方框基准三角形0.04A－B30h650h730h6ABGB/T1182—2008中基准符号的规定由一个基准方框和一个涂黑或空白的基准三角形，用细实线连接而构成。涂黑和空白的基准三角形含义相同。（a）水平绘制(b)垂直绘制(c)倾斜绘制无论基准符号在图面上的方向如何，其方框中的字母都应水平书写。基准符号被测要素的基准在图样上用英文大写字母表示，为避免混淆，不得采用E、F、I、J、L、M、O、P、R等九个字母。基准字母一般不许与图样中任何向视图的字母相同特别强调：基准符号字母不得采用E、I、J、M、O、P、L、R、F。当字母不够用时可加脚注，如A1、A2、…B1、B2、…二、被测要素的标注方法用带箭头的指引线将被测要素与公差框格的一端相连，指引线的箭头应指向被测要素公差带的宽度或直径方向。被测要素的标注方法三、基准要素的标注方法基准要素采用基准符号标注，并从形位公差框格中的第三格起，填写相应的基准符号字母，基准符号中的连线应与基准要素垂直。无论基准符号在图样中方向如何，圆圈内字母应水平书写。基准要素标注注意事项四、几何公差的其他标注规定1．公差框格中所标注的公差值如无附加说明，则被测范围为箭头所指的整个组成要素或导出要素。2．如果被测范围仅为被测要素的一部分时，应用粗点划线画出该范围，并标出尺寸。如果给出的公差值仅适用于要素的某一指定局部，应采用粗点画线示出该局部的范围，并加注尺寸。要素限定范围几何特征的标注3．若需给出被测要素任一固定长度上（或范围）的公差值。图一：表示在任一100mm长度上的直线度公差值为0.02mm。图二：表示在任一100mm×100mm的正方形面积内，平面度公差数值为0.05mm。图三：表示1000mm全长上的直线度公差为0.05mm，在任一200mm长度上的直线度公差值为0.2mm。图一图二图三4．给定的公差带形状为圆或圆柱时，应在公差数值前加注“φ”；当给定的公差带形状为球时，应在公差数值前加注“Sφ”。几何公差值几何公差值表示方法有三种：SΦt：表示公差带为球形。Φt：表示公差带为圆柱或圆形；t：表示公差带的宽度；5．形位公差附加符号几何公差有附加要求是，应在相应的公差书之后加注有关符号。几何公差标注附加符号选讲
