预应力混凝土管桩基础知识VIP免费

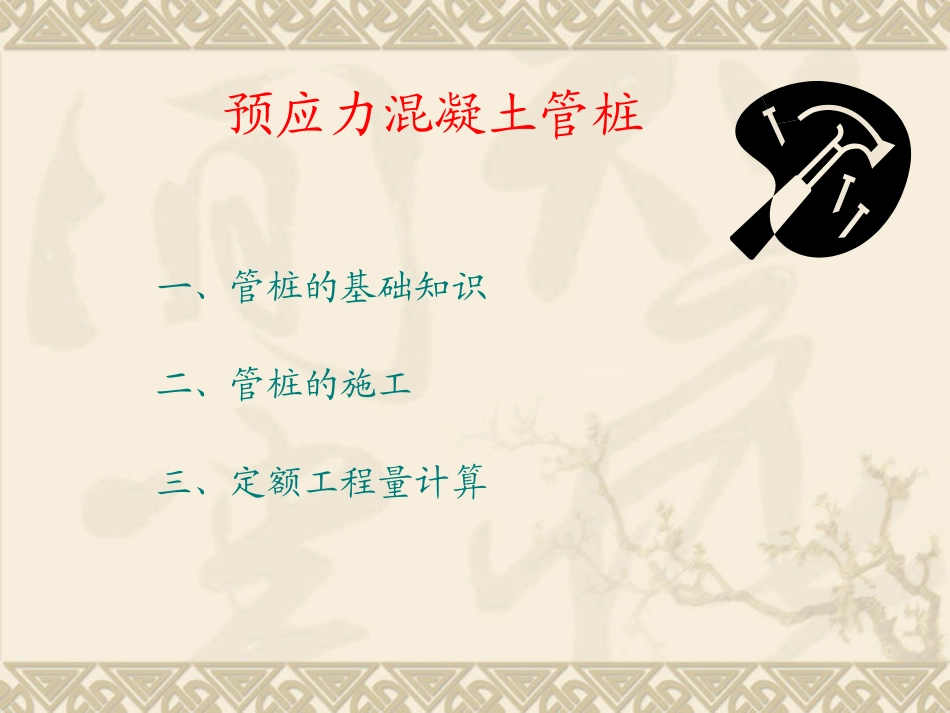

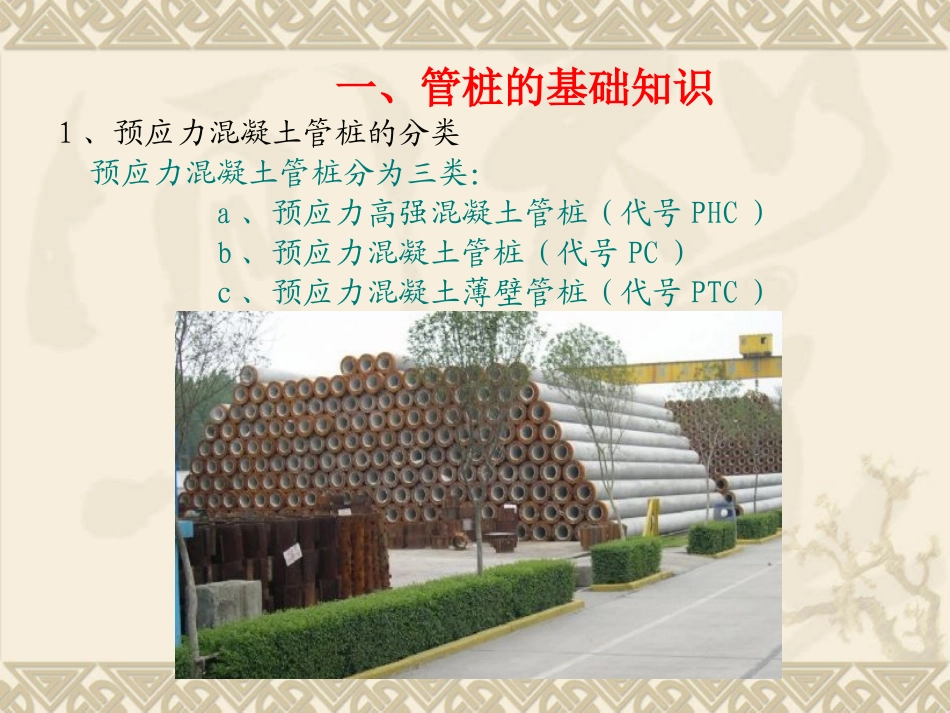

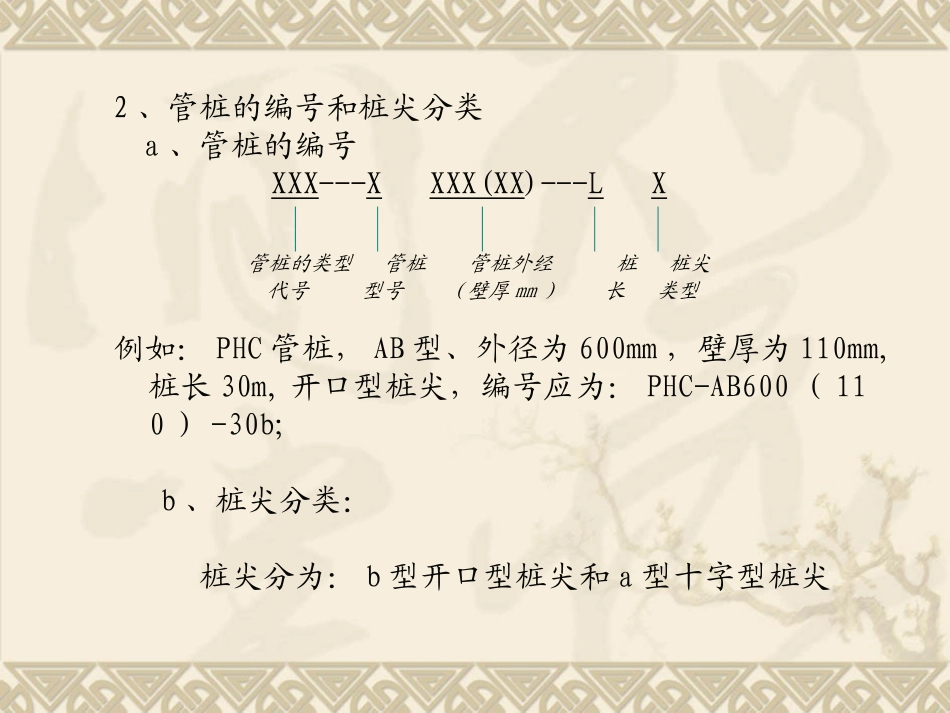

一、管桩的基础知识二、管桩的施工三、定额工程量计算预应力混凝土管桩一、管桩的基础知识1、预应力混凝土管桩的分类预应力混凝土管桩分为三类：a、预应力高强混凝土管桩（代号PHC）b、预应力混凝土管桩（代号PC）c、预应力混凝土薄壁管桩（代号PTC）2、管桩的编号和桩尖分类a、管桩的编号XXX---XXXX(XX)---LX管桩的类型管桩管桩外经桩桩尖代号型号（壁厚mm）长类型例如：PHC管桩，AB型、外径为600mm，壁厚为110mm,桩长30m,开口型桩尖，编号应为：PHC-AB600（110）-30b;b、桩尖分类：桩尖分为：b型开口型桩尖和a型十字型桩尖十字型桩尖开口型桩尖3、沉桩的方法管桩沉桩机械分为锤击机械和静压机械两种；锤击机械静压机械4、锤击施工和静压施工的优缺点：a、锤击施工（以柴油锤为主）：☆优点：施工灵活、进退场容易，施工速度快，操作方便，地层穿透性好。☆缺点：噪音、油烟造成环境污染，操作不当容易造成桩头打烂和裂缝，施工质量受施工人员的技术水平的影响较大。b、静压施工：☆优点：（1）施工时桩承载力具有可视性和可控性。压桩力和油压是呈正比例关系，油压表显示的压力值即代表压桩时的压桩力。从两个方面认识这个优点：1）每根桩都要满足终压条件后才能停止施压，相当于每根桩进行了静载试验。2）静力压桩应用于施工摩擦端承桩时，桩周围的摩擦力会增加。（2）成桩质量好；（3）压桩速度快；（4）环保型施工方法：无噪音及环境污染，无震动。☆缺点：（1）静压桩机是“庞然大物”，进退场不容易，费用高。（2）自重大，对施工场地要求高，甲方对场地回填成本大。（3）挤土作用明显，容易陷机，影响施工进度。挤断邻近已施工桩。（4）抱压桩机夹具不圆，夹块对数少，使管桩受力不均，严重应力集中造成管桩夹碎，夹裂。二、管桩的施工1、静压PHC管桩的施工工艺流程图根据建设单位提供的工程控制点按设计图纸位置测设桩位，在桩位中心打一根钢筋，桩位允许偏差在10mm内，并绑上红色塑料带，使标志明显，每根桩施工前应由监理人员复核无误后方可施工。桩机就位对中时首先调平桩机，将管桩喂入压桩机，然后抱桩器抱好管桩对准桩位调直底桩。桩中心应对准桩位中心点（桩机本身垂直度控制），同时采用全站仪校正桩的垂直度。底桩是否垂直是保证桩身质量的关键。静力压桩开始沉桩，在整个沉桩过程中，桩身应保持垂直线，不得偏压。桩管应保持轴心受压状态，送桩器和桩身应在同一中心线上，桩身垂直度偏差不大于5/1000。压桩时要认真对照地质勘察报告，密切注视压力变化情况，压桩力按试桩时定下的施工压桩力为准。压桩施工时，应由专人做好施工记录，预防错压漏压，施工中若发现异常情况应及时通知有关部门共同解决。每根桩接头不应超过3个，静压沉桩到底桩露出地面0.7m时，吊入上节桩与底桩对齐上节桩，将底桩压到露出地面约0.5m，采用焊接接桩，采用二氧化碳气体保护焊，接桩时上下两块端板轴向错位量应小于2㎜，坡口根部间隙应小于2㎜，如有间隙，应用铁片全部垫实焊牢。电焊前，应检查上、下端板是否清理干净，焊接应对称连续施焊，焊缝应连续饱满，确保焊缝厚度。焊接完后实行“三检”即自检、专职检、监理检。焊接后应等待大于1分钟后方可继续压桩。焊接工艺尚应符合《建筑结构焊接规程》JGJ81的有关规定执行。压桩直至达到试桩时所定的施工标准即设计标准，露出地面阻碍压桩机行走的桩头截去，截桩应采用截桩器，严禁用大锤横向敲击、冲撞。2、管桩的验收标准桩位允许偏差值如下表所示：项项目允许偏差检验办法1盖有基础梁的桩：1.垂直基础梁的中心线2.沿基础梁的中心线100+0.01H150+0.01H用经纬仪或拉线和尺量检查2桩数为1~3根桩基中的桩1003桩数为4~16根桩基中的桩1/3桩径或边长4桩数大于16根桩基中的桩：1.最外边的桩2.中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离。注：尽量减少接桩，预制管桩接头不宜超过3个，接桩宜在桩尖进入硬土层后进行。接桩时上下段桩的中心线偏差不宜大于2mm，节点弯曲矢高不得大于桩段的0.1%。2、工程实例工程名程：动车检查库及融冰除雪库本工程桩基采用先张法预应力高强混凝土管桩，该管桩桩身混凝土...
