光伏电站施工及并网安装VIP免费

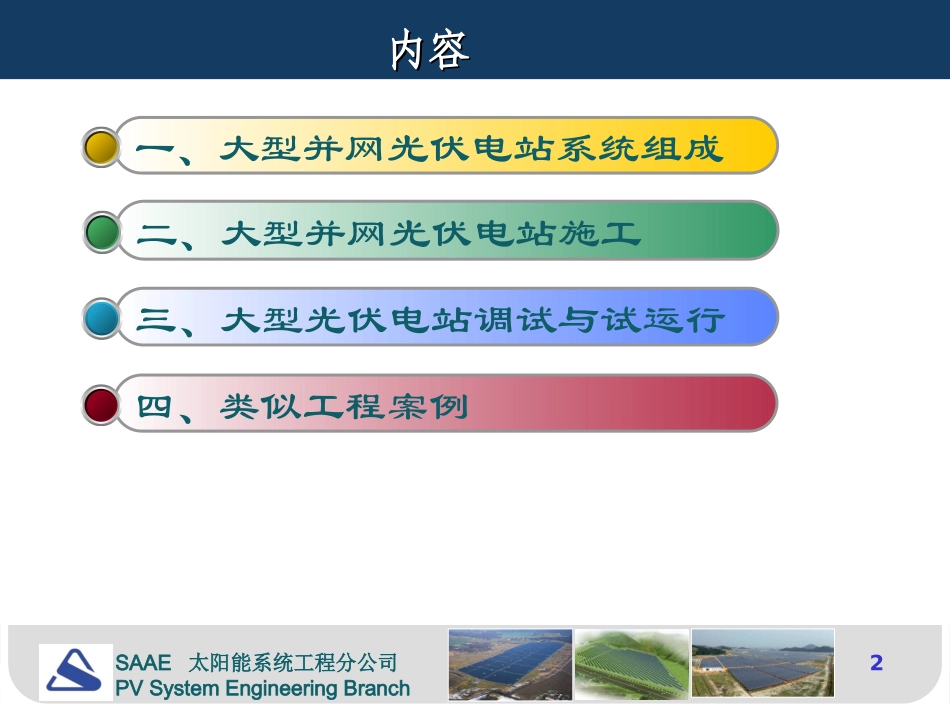

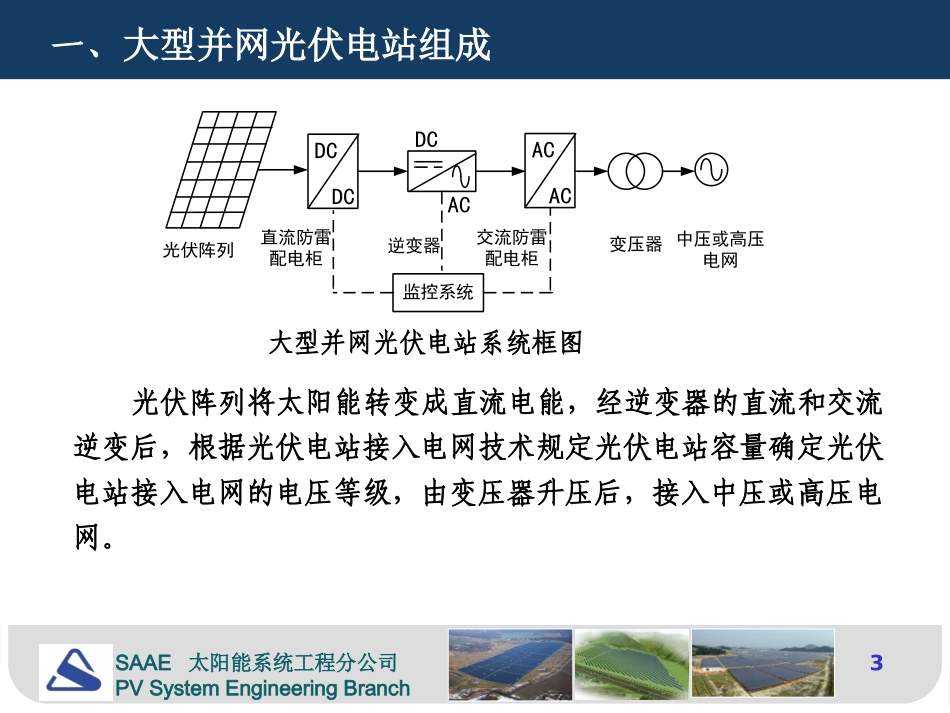

SAAE太阳能系统工程分公司PVSystemEngineeringBranch大型光伏并网电站安装与施工1SAAE太阳能系统工程分公司PVSystemEngineeringBranch内容内容一、大型并网光伏电站系统组成二、大型并网光伏电站施工三、大型光伏电站调试与试运行四、类似工程案例2SAAE太阳能系统工程分公司PVSystemEngineeringBranch一、大型并网光伏电站组成大型并网光伏电站系统框图3光伏阵列DCDCDCACACAC直流防雷配电柜逆变器交流防雷配电柜变压器中压或高压电网监控系统光伏阵列将太阳能转变成直流电能，经逆变器的直流和交流逆变后，根据光伏电站接入电网技术规定光伏电站容量确定光伏电站接入电网的电压等级，由变压器升压后，接入中压或高压电网。SAAE太阳能系统工程分公司PVSystemEngineeringBranch•光伏方阵（固定或跟踪）•汇流箱•直流配电柜•并网逆变器•交流配电柜•电网接入系统（升压、计量设备等）•交/直流电缆•监控及通讯装置•防雷接地装置一、大型并网光伏电站组成5SAAE太阳能系统工程分公司PVSystemEngineeringBranch发电侧并网，可以接入公共电网和接入用户侧一、大型并网光伏电站组成6SAAE太阳能系统工程分公司PVSystemEngineeringBranch1.光伏方阵光伏方阵分为两类：固定式和跟踪式单轴跟踪系统双轴跟踪系统固定式——钢管埋地固定式——水泥基础一、大型并网光伏电站组成7SAAE太阳能系统工程分公司PVSystemEngineeringBranch光伏组件常见分类单晶硅组件多晶硅组件非晶硅组件一、大型并网光伏电站组成8SAAE太阳能系统工程分公司PVSystemEngineeringBranch多晶硅组件：S-275DS-275D组件背面图主要技术参数一、大型并网光伏电站组成9SAAE太阳能系统工程分公司PVSystemEngineeringBranch不同辐照度下电流和功率与电压的特性曲线（100%，80%，50%）不同温度下电流和功率与电压的特性曲线（25℃，50℃，75℃）一、大型并网光伏电站组成10SAAE太阳能系统工程分公司PVSystemEngineeringBranch光伏方阵由光伏组件通过串联和并联形成。光伏组件串联示意光伏组件并联示意一、大型并网光伏电站组成11SAAE太阳能系统工程分公司PVSystemEngineeringBranch光伏连接器针对非晶硅光伏组件，由于电流小，一般在汇流箱的前级采用光伏连接器进行汇流。一、大型并网光伏电站组成12SAAE太阳能系统工程分公司PVSystemEngineeringBranch2、光伏阵列汇流箱八进一出汇流箱十六进一出汇流箱一、大型并网光伏电站组成13SAAE太阳能系统工程分公司PVSystemEngineeringBranch六进一出防雷汇流箱实物图一、大型并网光伏电站组成14SAAE太阳能系统工程分公司PVSystemEngineeringBranch3、直流防雷配电柜•直流断路器•防反二极管•光伏专用防雷器•直流电压表直流防雷配电柜原理接线图一、大型并网光伏电站组成15SAAE太阳能系统工程分公司PVSystemEngineeringBranchPMD-500K直流防雷配电柜的电气原理框图输入接线端子示意图输出铜牌示意图一、大型并网光伏电站组成16SAAE太阳能系统工程分公司PVSystemEngineeringBranch4、并网逆变器按是否带变压器可分为无变压器型和有变压器型。对于无变压器型逆变器，最大效率98.5%和欧洲效率98.3%；对于有变压器型逆变器，最大效率97.1%和欧洲效率96.0%。按组件接入情况划分单组串式、多组串式、集中式；集中式并网逆变器组串式并网逆变器=====≈~==多组串式并网逆变器一、大型并网光伏电站组成17SAAE太阳能系统工程分公司PVSystemEngineeringBranchSG250K3的外观一、大型并网光伏电站组成19SAAE太阳能系统工程分公司PVSystemEngineeringBranchSG500KTL无变压器型并网逆变器主电路示意图一、大型并网光伏电站组成20SAAE太阳能系统工程分公司PVSystemEngineeringBranchSG500KTL的外观一、大型并网光伏电站组成21SAAE太阳能系统工程分公司PVSystemEngineeringBranch5、交流配电柜•断路器•光伏防雷器•电压表•电流表•电能计量仪交流防雷配电柜原理接线图一、大型并网光伏电站组成22SAAE太阳能系统工程分公司PVSystemEngineeringBranch6、电网接入主要设备•低压配电网：0.4KV——即发即用、多余的电能送入电网•中压电网：10KV、35KV——通过升压装置将电能馈入电网•高压电网：110...
