建筑识图_详图介绍VIP免费

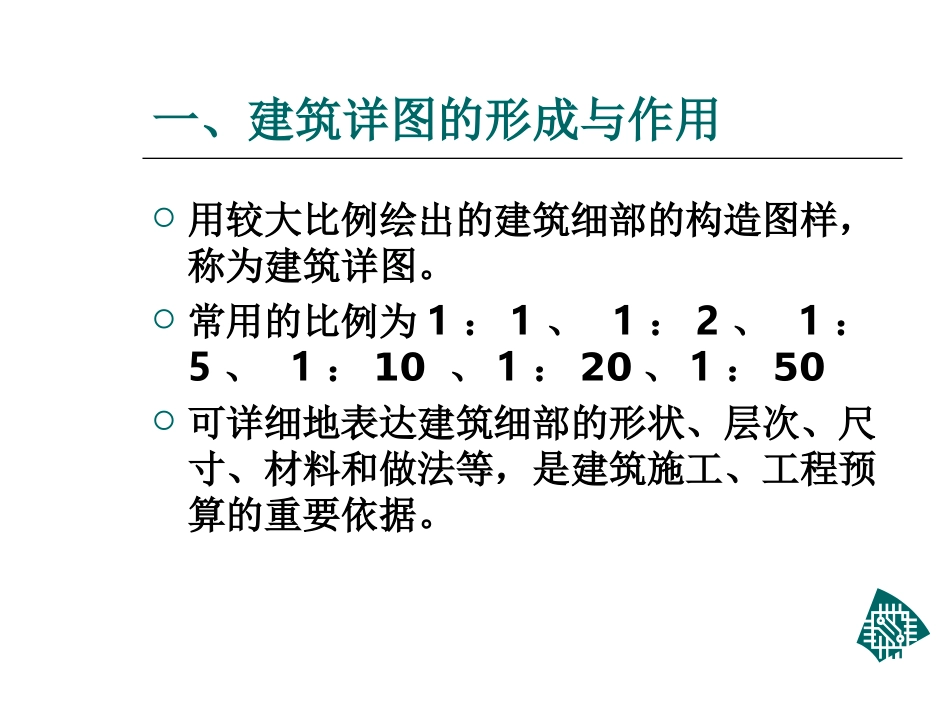

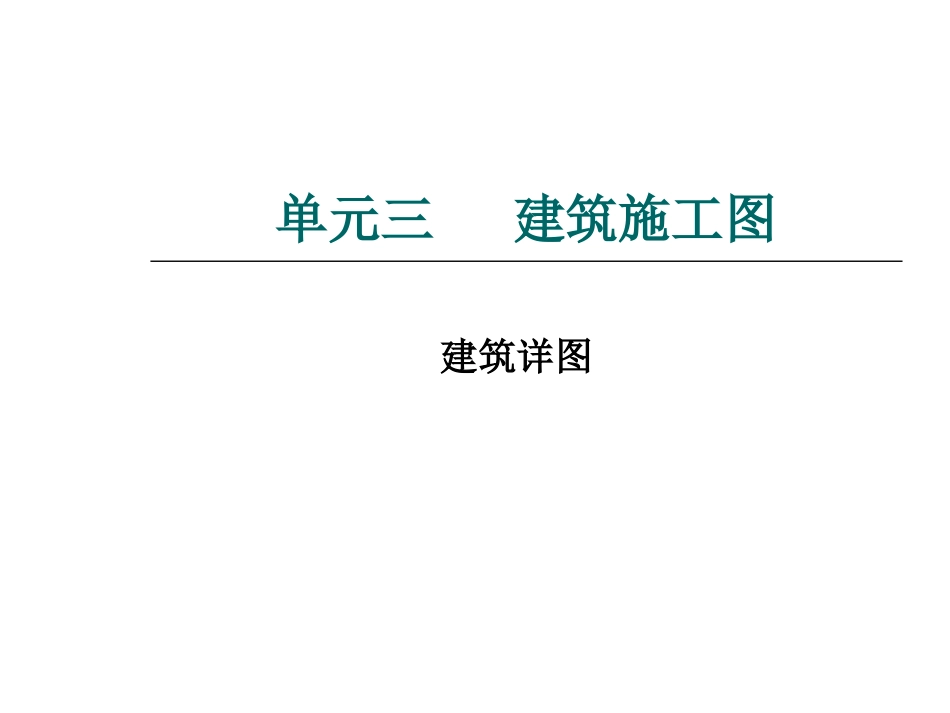

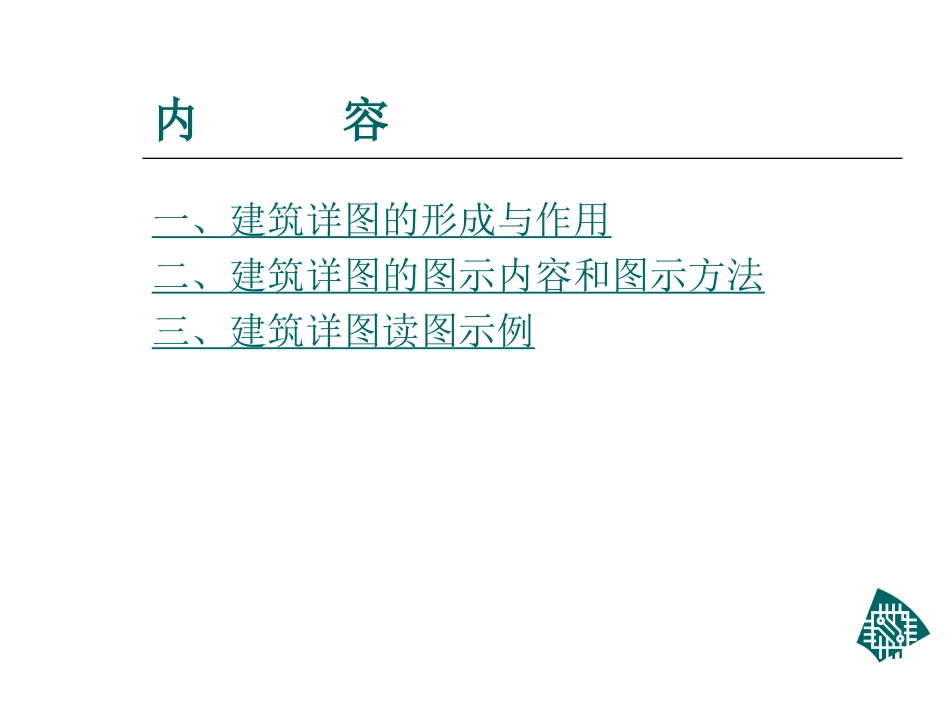

单元三建筑施工图建筑详图内容一、建筑详图的形成与作用二、建筑详图的图示内容和图示方法三、建筑详图读图示例一、建筑详图的形成与作用用较大比例绘出的建筑细部的构造图样，称为建筑详图。常用的比例为1：1、1：2、1：5、1：10、1：20、1：50可详细地表达建筑细部的形状、层次、尺寸、材料和做法等，是建筑施工、工程预算的重要依据。二、建筑详图的图示内容和图示方法1.详图的主要特点是：用能清晰表达所绘节点或构配件的较大比例绘制，尺寸标注齐全，文字说明详尽。2.建筑详图一般表达构配件的详细构造，如材料、规格、相互连接方法、相对位置、详细尺寸、标高、施工要求和做法的说明等。二、建筑详图的图示内容和图示方法3.建筑详图必须画出详图符号，应与被索引的图样上的索引符号相对应，在详图符号的右下侧注写比例。4.在详图中如再需另画详图时，则在其相应部位画上索引符号。5.对于套用标准图或通用详图的建筑构配件和建筑节点，只要注明所套用图集的名称、编号或页次，就不必再画详图。二、建筑详图的图示内容和图示方法6.详图的平面图、剖视图，一般都应画出抹灰层与楼面层的面层线，并画出材料图例。7.详图中的标高应平面图、立面图、剖面图中的位置一致。8.详图中定位轴线的标号圆圈可为10mm。三、建筑详图读图示例1.门窗详图2.墙身节点详图3.楼梯详图4.其他详图1.门窗详图门窗是由门（窗）框、门（窗）扇、五金零件及附件组成。门窗详图一般包括门窗立面、门窗水平剖视图与垂直剖视图。1.门窗详图1.门窗详图2.墙身节点详图墙身剖视详图，实际上是墙身的局部放大图，详尽地表明墙身从防潮层到屋顶的各主要节点的构造和做法。墙身剖面详图与平面图、剖面图配合读图，是砌墙、室内外装修、门窗洞口预留的重要依据。2.墙身节点详图墙身剖面详图的内容及阅读方法看图名，了解墙体所在的位置墙身与定位轴线的关系墙脚位置散水、防潮层、勒脚、踢脚、地面的构造；窗台的位置、构造做法；过梁、板与墙体的关系、楼面构造；室内外墙面装修构造等。2.墙身节点详图檐口节点窗台节点窗顶节点墙脚节点2.墙身节点详图檐口节点2.墙身节点详图窗台节点2.墙身节点详图窗顶节点过梁圈梁地面做法过梁类型钢筋混凝土过梁过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。过梁类型一般在洞口上方先支木模，砖平砌，下设3~4根φ6钢筋要求伸人两端墙内不少于240mm，梁高砌5~7皮砖或≥L/4，钢筋砖过梁净跨宜为1.5~2m。钢筋砖过梁过梁类型平拱砖过梁半圆砖拱圈梁圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。圈梁宜设在楼板标高处，尽量与楼板结构连成整体，当圈梁与过梁位置相近时，也可设在门窗洞口上部，兼起过梁作用。钢筋混凝土圈梁的高度不小于120mm，宽度与墙厚相同。圈梁遇到门窗洞口时应设附加圈梁。圈梁砖砌圈梁预制板圈梁现浇板圈梁圈梁2L≥2H，且>1000附加圈梁地面构造按面层所用材料和施工方式不同，常见楼地面做法可分为以下几类：整体类地面、块材类地面、塑料类地面、木地面等1.整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。整体地面水泥砂浆地面整体地面细石混凝土地面细石混凝土地面的做法是用35~40mm厚C20细石混凝土随打随磨光如在内配置纵横向钢筋φ6@200，则可以提高预制楼板层的整体性，满足抗震要求。在细石混凝土内掺入一定量的三氯化铁，则可提高其抗渗性，成为耐油混凝土地面。整体地面水磨石地面块材地面块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等缸砖、地面砖构造做法：20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。2.墙身节点详图勒脚和明沟节点3.楼梯详图楼梯的组成楼梯的类型楼梯详图的内容楼梯详图举例楼梯的组成楼梯是上下交通的主要设施，要求满足行走方便安全，人流疏散畅通，坚固耐久。楼梯由楼梯段（简称梯段，包括踏步或斜梁），平台（包括平台板和梁）和栏板（或栏杆）等组成。楼梯的类型按楼梯的平面形式...
