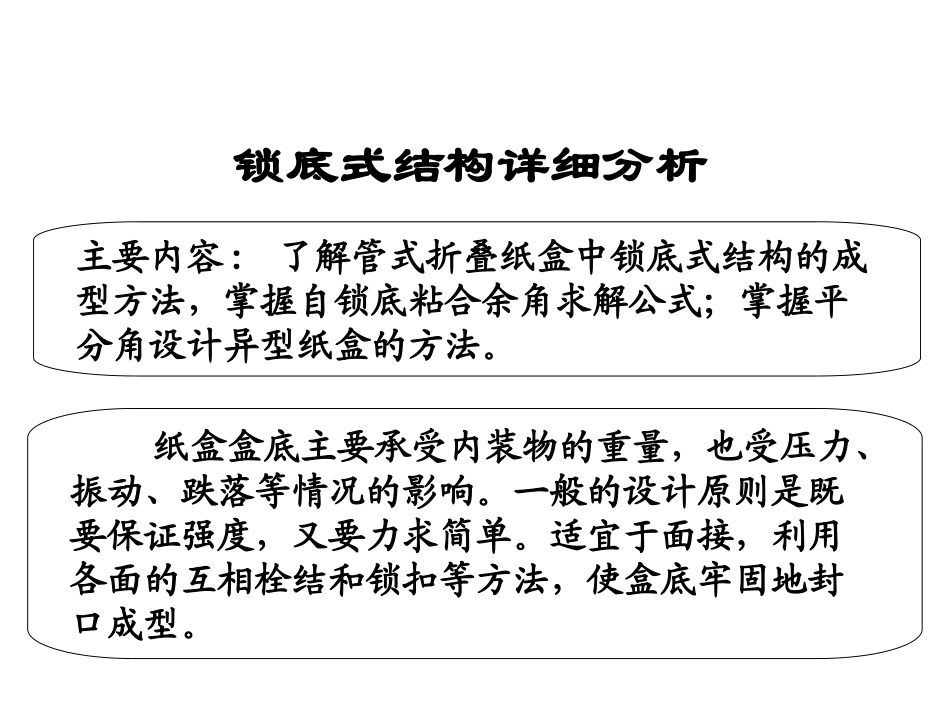

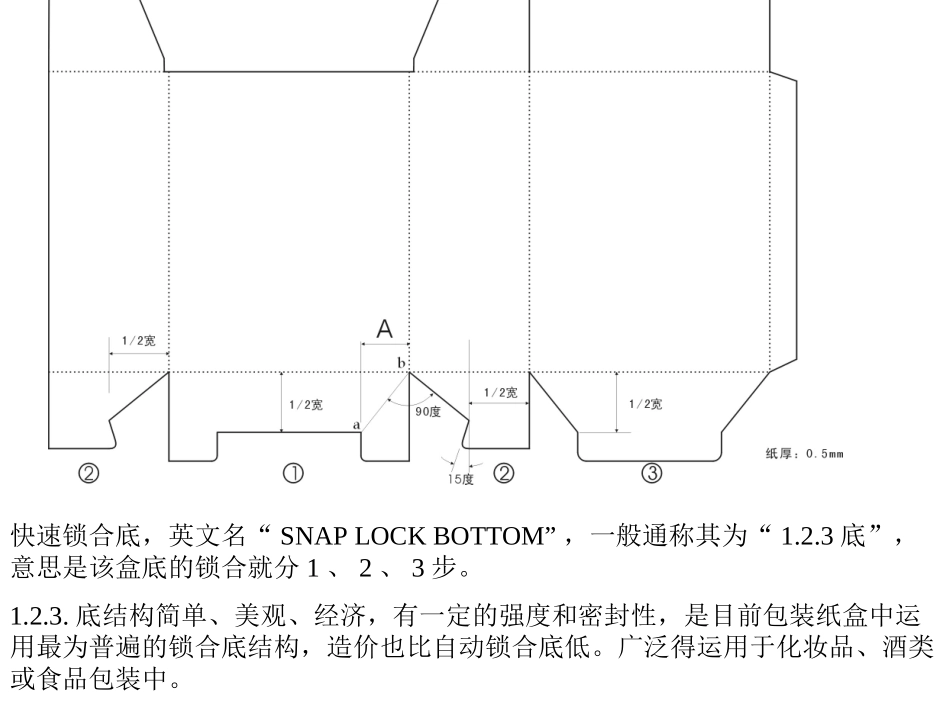

锁底式结构详细分析主要内容:了解管式折叠纸盒中锁底式结构的成型方法，掌握自锁底粘合余角求解公式；掌握平分角设计异型纸盒的方法。纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等情况的影响。一般的设计原则是既要保证强度，又要力求简单。适宜于面接，利用各面的互相栓结和锁扣等方法，使盒底牢固地封口成型。锁底式（快速锁合底）锁底式结构能包装多种类型的商品，盒底能承受一定的重量，在大中型纸盒中广泛采用。组装成型（1）OP连线位于盒底矩形中位线。（2）O、P点与各自邻近旋转点的连线同盒底边L所构成角度为∠b同盒底边B所构成的角度为∠a。P1、P2、P3点重合O1、O2、O3点重合重合点O、P的定位原则快速锁合底，英文名“SNAPLOCKBOTTOM”，一般通称其为“1.2.3底”，意思是该盒底的锁合就分1、2、3步。1.2.3.底结构简单、美观、经济，有一定的强度和密封性，是目前包装纸盒中运用最为普遍的锁合底结构，造价也比自动锁合底低。广泛得运用于化妆品、酒类或食品包装中。成型时，先合上1部位，再将两片2部位合至1部位，最后将3部位插入成型。2部位的15度斜角为定位扣，防止3插入后弹出。一般我们在绘制1.2.3底结构时，先绘制盒长部分的1部位，这里A的尺寸没有严格的限制，一般符合盒长的比例即可。凹进部分与盒长折线的垂直距离一定是1/2宽。还有一种1.2.3底结构，在盒长比较长时，光凭两片插舌是难以保证强度的，这时我们一般在盒长中央增加一片插舌，宽度约为盒长的1/5。锁底式盒底结构中∠a∠b选取及旋转性应用∠a∠b与纸盒的长宽比有关：1）当α=90°时，L/B≤1.5,则∠a=30°,∠b=60°1.5＜L/B≤2.5,则∠a=45°,∠b=45°L/B＞2.5,则需要增加锁底啮合点，即将纸盒长边按奇数等分，且∠a+∠b=90°2）当α≠90°时，则∠a、∠b的确定原则是∠a+∠b=α图锁底式结构1-底片12-底片23-底片34-底片4图3-39自锁底盒拼版设计锁底式同时用于盒盖，可进行拼接，即省料又省工。
