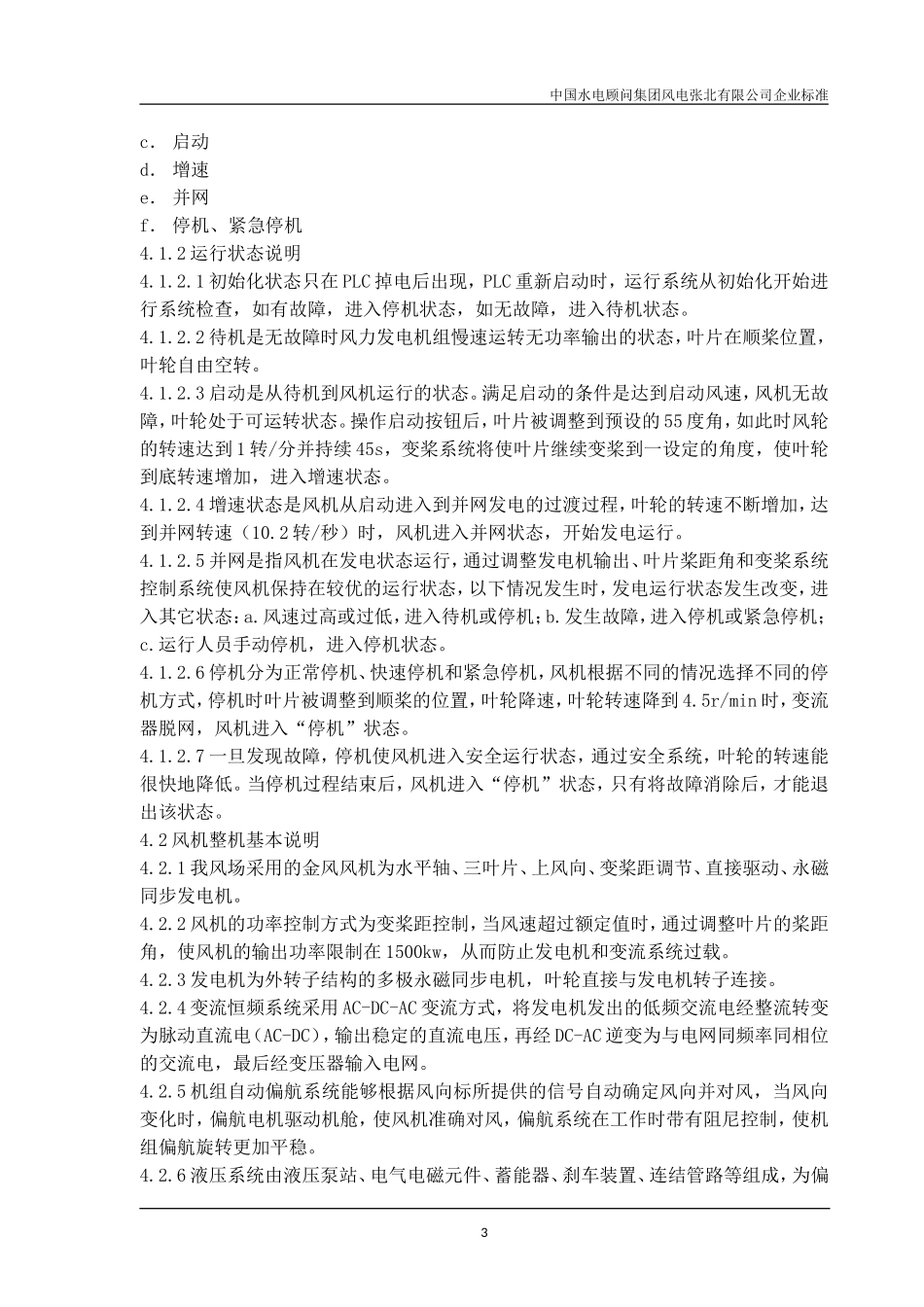

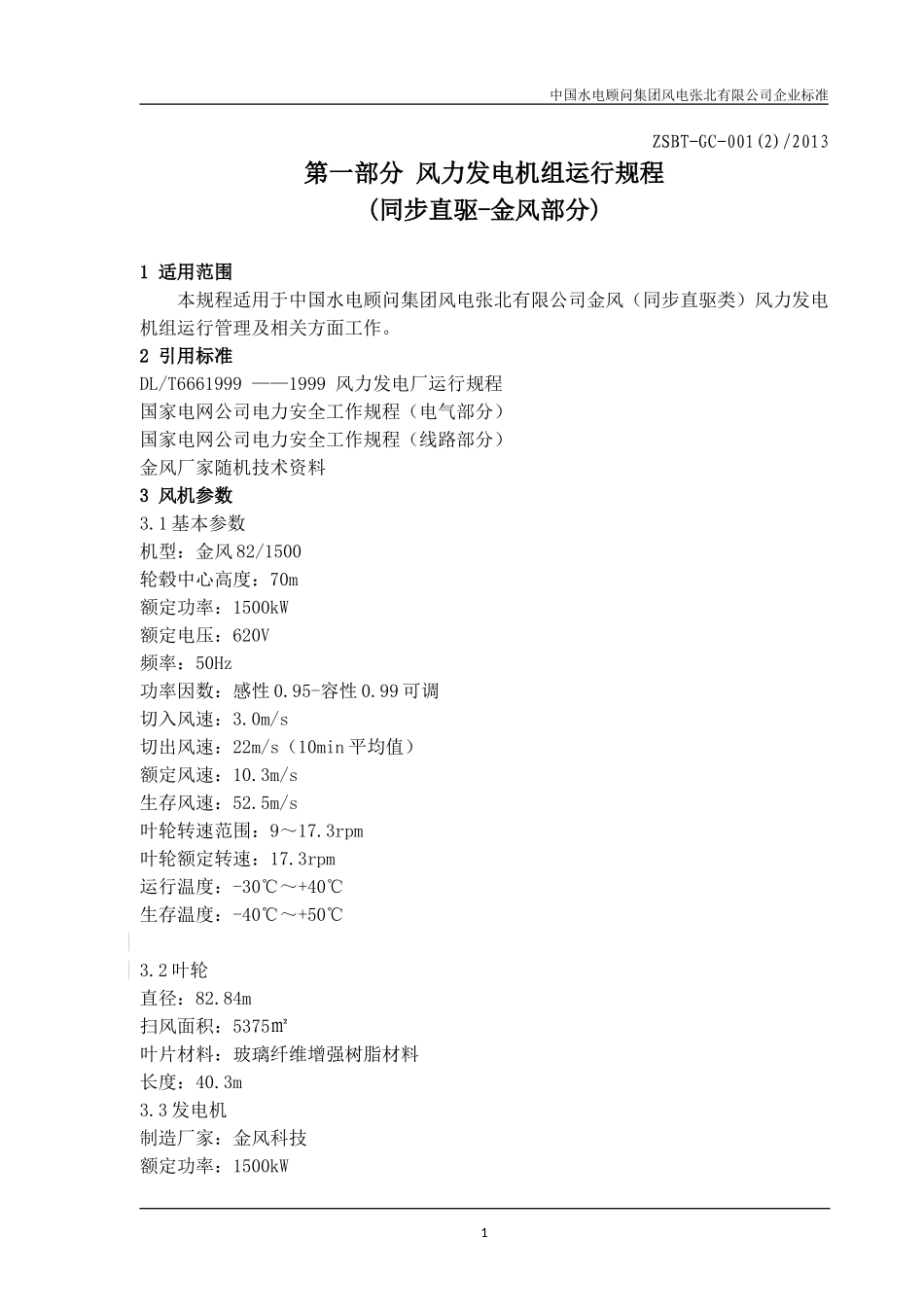

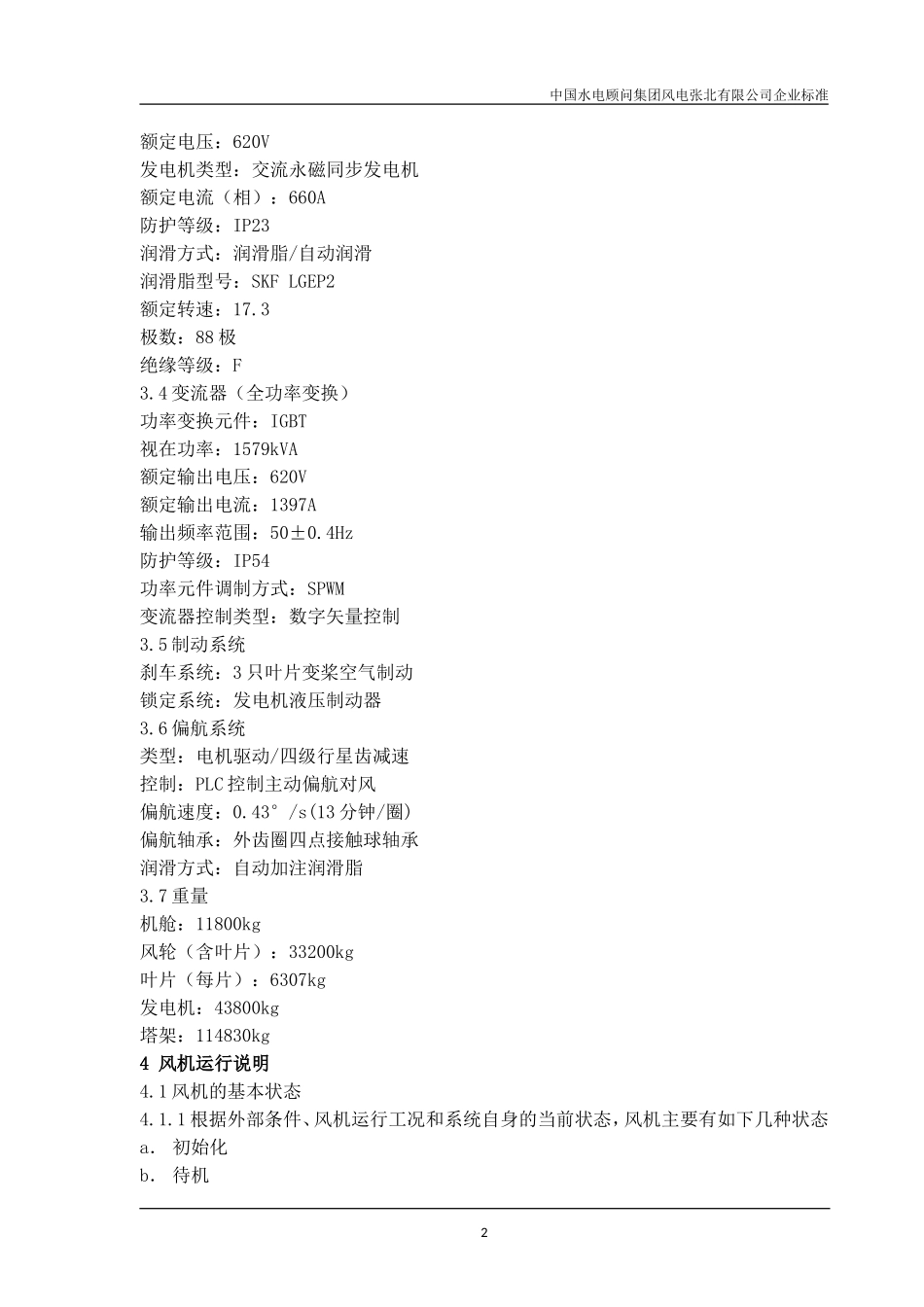

中国水电顾问集团风电张北有限公司企业标准ZSBT-GC-001(2)/2013第一部分风力发电机组运行规程(同步直驱-金风部分)1适用范围本规程适用于中国水电顾问集团风电张北有限公司金风（同步直驱类）风力发电机组运行管理及相关方面工作。2引用标准DL/T6661999——1999风力发电厂运行规程国家电网公司电力安全工作规程（电气部分）国家电网公司电力安全工作规程（线路部分）金风厂家随机技术资料3风机参数3.1基本参数机型：金风82/1500轮毂中心高度：70m额定功率：1500kW额定电压：620V频率：50Hz功率因数：感性0.95-容性0.99可调切入风速：3.0m/s切出风速：22m/s（10min平均值）额定风速：10.3m/s生存风速：52.5m/s叶轮转速范围：9～17.3rpm叶轮额定转速：17.3rpm运行温度：-30℃～+40℃生存温度：-40℃～+50℃3.2叶轮直径：82.84m扫风面积：5375㎡叶片材料：玻璃纤维增强树脂材料长度：40.3m3.3发电机制造厂家：金风科技额定功率：1500kW1中国水电顾问集团风电张北有限公司企业标准额定电压：620V发电机类型：交流永磁同步发电机额定电流（相）：660A防护等级：IP23润滑方式：润滑脂/自动润滑润滑脂型号：SKFLGEP2额定转速：17.3极数：88极绝缘等级：F3.4变流器（全功率变换）功率变换元件：IGBT视在功率：1579kVA额定输出电压：620V额定输出电流：1397A输出频率范围：50±0.4Hz防护等级：IP54功率元件调制方式：SPWM变流器控制类型：数字矢量控制3.5制动系统刹车系统：3只叶片变桨空气制动锁定系统：发电机液压制动器3.6偏航系统类型：电机驱动/四级行星齿减速控制：PLC控制主动偏航对风偏航速度：0.43°/s(13分钟/圈)偏航轴承：外齿圈四点接触球轴承润滑方式：自动加注润滑脂3.7重量机舱：11800kg风轮（含叶片）：33200kg叶片（每片）：6307kg发电机：43800kg塔架：114830kg4风机运行说明4.1风机的基本状态4.1.1根据外部条件、风机运行工况和系统自身的当前状态，风机主要有如下几种状态a．初始化b．待机2中国水电顾问集团风电张北有限公司企业标准c．启动d．增速e．并网f．停机、紧急停机4.1.2运行状态说明4.1.2.1初始化状态只在PLC掉电后出现，PLC重新启动时，运行系统从初始化开始进行系统检查，如有故障，进入停机状态，如无故障，进入待机状态。4.1.2.2待机是无故障时风力发电机组慢速运转无功率输出的状态，叶片在顺桨位置，叶轮自由空转。4.1.2.3启动是从待机到风机运行的状态。满足启动的条件是达到启动风速，风机无故障，叶轮处于可运转状态。操作启动按钮后，叶片被调整到预设的55度角，如此时风轮的转速达到1转/分并持续45s，变桨系统将使叶片继续变桨到一设定的角度，使叶轮到底转速增加，进入增速状态。4.1.2.4增速状态是风机从启动进入到并网发电的过渡过程，叶轮的转速不断增加，达到并网转速（10.2转/秒）时，风机进入并网状态，开始发电运行。4.1.2.5并网是指风机在发电状态运行，通过调整发电机输出、叶片桨距角和变桨系统控制系统使风机保持在较优的运行状态，以下情况发生时，发电运行状态发生改变，进入其它状态：a.风速过高或过低，进入待机或停机；b.发生故障，进入停机或紧急停机；c.运行人员手动停机，进入停机状态。4.1.2.6停机分为正常停机、快速停机和紧急停机，风机根据不同的情况选择不同的停机方式，停机时叶片被调整到顺桨的位置，叶轮降速，叶轮转速降到4.5r/min时，变流器脱网，风机进入“停机”状态。4.1.2.7一旦发现故障，停机使风机进入安全运行状态，通过安全系统，叶轮的转速能很快地降低。当停机过程结束后，风机进入“停机”状态，只有将故障消除后，才能退出该状态。4.2风机整机基本说明4.2.1我风场采用的金风风机为水平轴、三叶片、上风向、变桨距调节、直接驱动、永磁同步发电机。4.2.2风机的功率控制方式为变桨距控制，当风速超过额定值时，通过调整叶片的桨距角，使风机的输出功率限制在1500kw，从而防止发电机和变流系统过载。4.2.3发电机为外转子结构的多极永磁同步电机，叶轮直接与发电机转子连接。4.2.4变流恒频系统采用AC-DC-AC变流方式，将发电机发出的低频交流电经整流转变为脉动直流电（AC-DC），输出稳定的直流电压，再经DC-AC...
