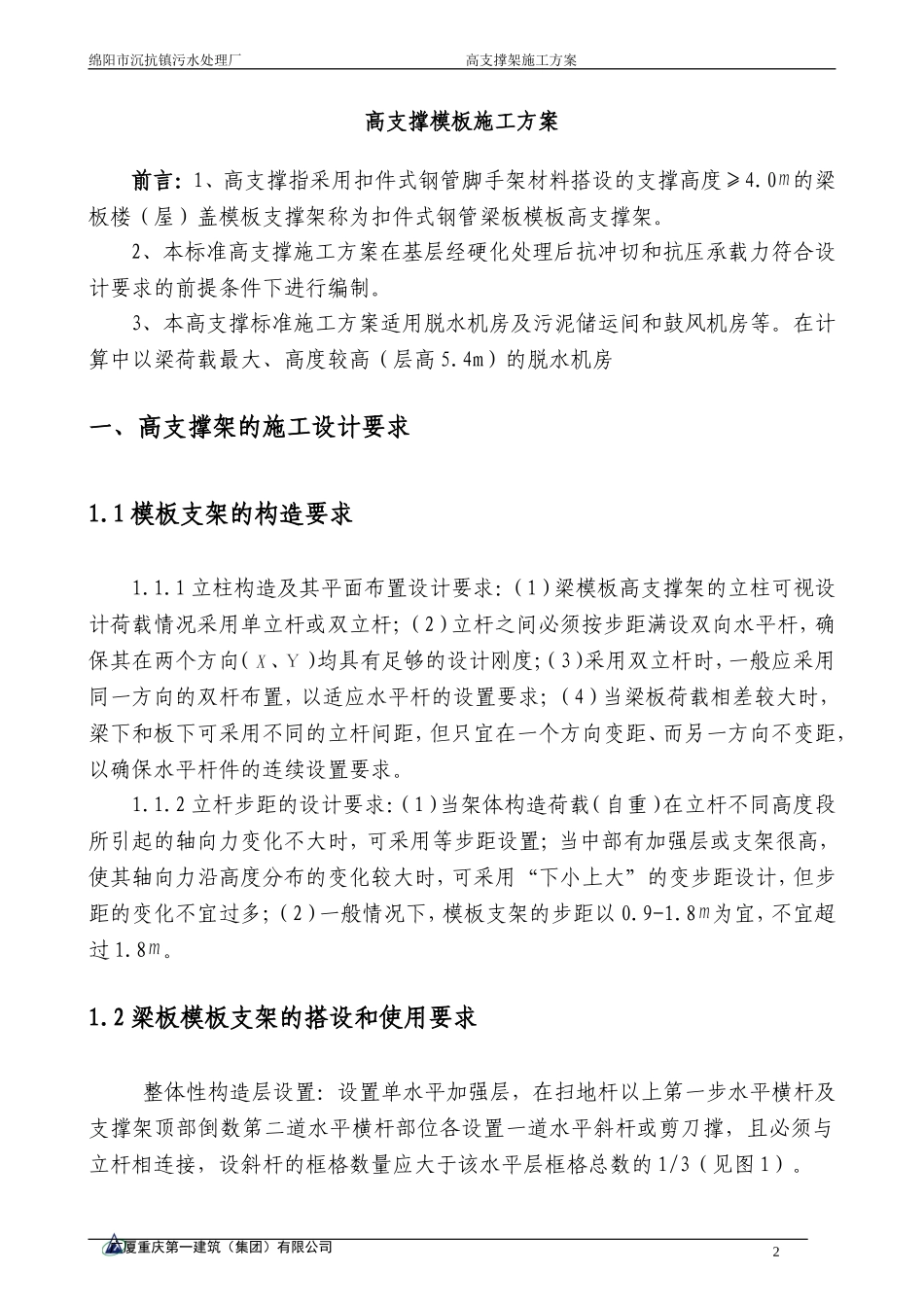

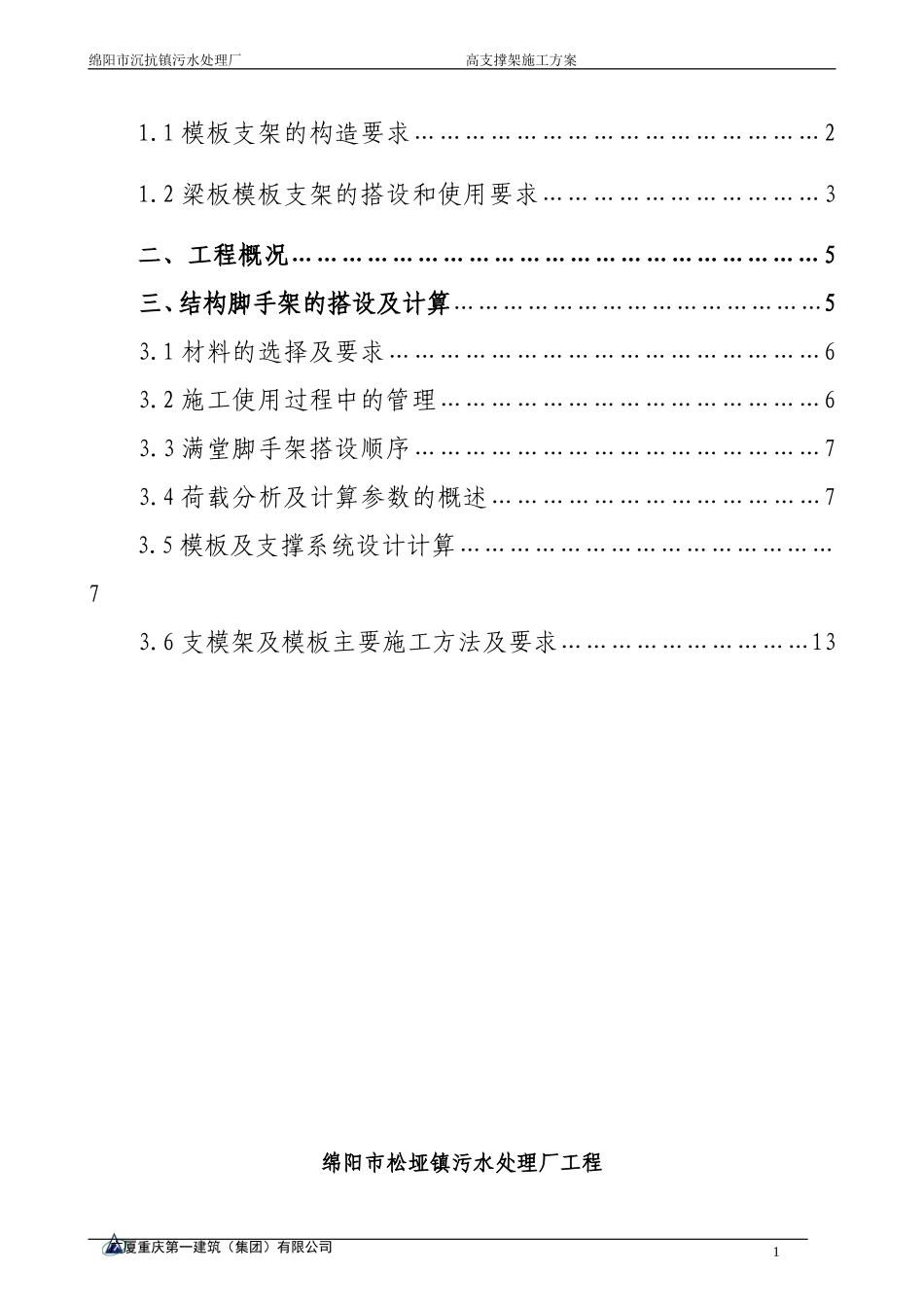

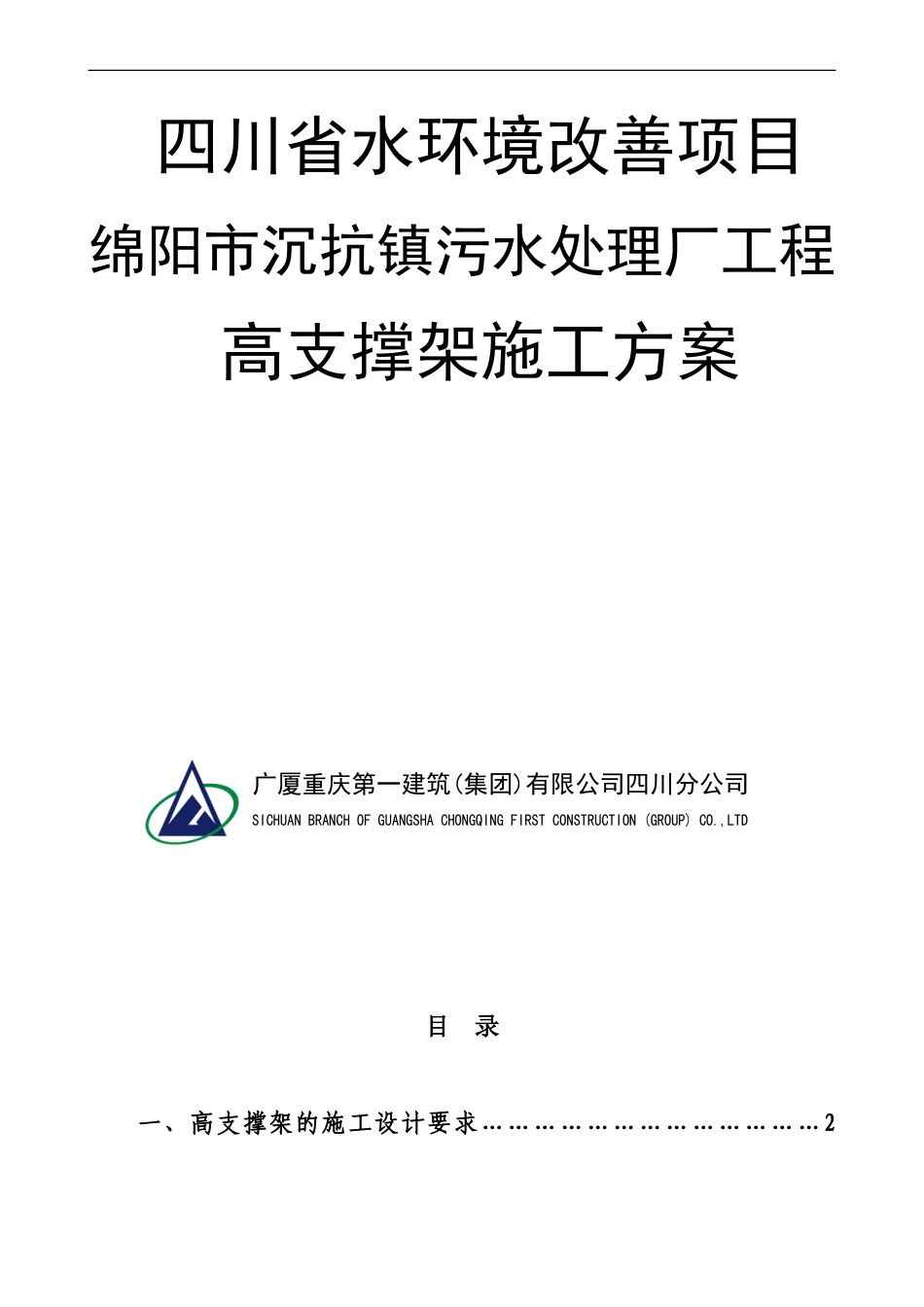

四川省水环境改善项目绵阳市沉抗镇污水处理厂工程高支撑架施工方案广厦重庆第一建筑(集团)有限公司四川分公司SICHUANBRANCHOFGUANGSHACHONGQINGFIRSTCONSTRUCTION(GROUP)CO.,LTD目录一、高支撑架的施工设计要求…………………………………2绵阳市沉抗镇污水处理厂高支撑架施工方案1.1模板支架的构造要求…………………………………………21.2梁板模板支架的搭设和使用要求……………………………3二、工程概况………………………………………………………5三、结构脚手架的搭设及计算………………………………………53.1材料的选择及要求……………………………………………63.2施工使用过程中的管理………………………………………63.3满堂脚手架搭设顺序…………………………………………73.4荷载分析及计算参数的概述…………………………………73.5模板及支撑系统设计计算………………………………………73.6支模架及模板主要施工方法及要求…………………………13绵阳市松垭镇污水处理厂工程广厦重庆第一建筑（集团）有限公司1绵阳市沉抗镇污水处理厂高支撑架施工方案高支撑模板施工方案前言：1、高支撑指采用扣件式钢管脚手架材料搭设的支撑高度≥4.0的梁板楼（屋）盖模板支撑架称为扣件式钢管梁板模板高支撑架。2、本标准高支撑施工方案在基层经硬化处理后抗冲切和抗压承载力符合设计要求的前提条件下进行编制。3、本高支撑标准施工方案适用脱水机房及污泥储运间和鼓风机房等。在计算中以梁荷载最大、高度较高（层高5.4m）的脱水机房一、高支撑架的施工设计要求1.1模板支架的构造要求1.1.1立柱构造及其平面布置设计要求：（1）梁模板高支撑架的立柱可视设计荷载情况采用单立杆或双立杆；（2）立杆之间必须按步距满设双向水平杆，确保其在两个方向（、）均具有足够的设计刚度；（3）采用双立杆时，一般应采用同一方向的双杆布置，以适应水平杆的设置要求；（4）当梁板荷载相差较大时，梁下和板下可采用不同的立杆间距，但只宜在一个方向变距、而另一方向不变距，以确保水平杆件的连续设置要求。1.1.2立杆步距的设计要求：（1）当架体构造荷载（自重）在立杆不同高度段所引起的轴向力变化不大时，可采用等步距设置；当中部有加强层或支架很高，使其轴向力沿高度分布的变化较大时，可采用“下小上大”的变步距设计，但步距的变化不宜过多；（2）一般情况下，模板支架的步距以0.9-1.8为宜，不宜超过1.8。1.2梁板模板支架的搭设和使用要求整体性构造层设置：设置单水平加强层，在扫地杆以上第一步水平横杆及支撑架顶部倒数第二道水平横杆部位各设置一道水平斜杆或剪刀撑，且必须与立杆相连接，设斜杆的框格数量应大于该水平层框格总数的1/3（见图1）。广厦重庆第一建筑（集团）有限公司2绵阳市沉抗镇污水处理厂高支撑架施工方案剪刀撑设置：沿支架四周外立面应满设剪刀撑，中部视需要并依构架框格的大小，每隔10-15设1道（见图2）。广厦重庆第一建筑（集团）有限公司3绵阳市沉抗镇污水处理厂高支撑架施工方案楼层的结构支撑脚手架是支承梁、板模板，抵抗砼对柱、梁、板压力的支承系统，支承架的刚度、强度是关系系统安全的关键，本工程根据有关资料及设计数据，对脚手架作如下要求：1.2.1搭设要求（1）严格按设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；（2）确保立杆的垂直偏差和横杆的水平偏差小于规范规定；（3）斜杆应尽量与立杆连接，节点构造符合规范规定；（4）确保每个扣件的拧紧扭力矩都控制在45-60；（5）地基支座的设置和承载力均应满足设计要求。1.2.2施工使用要求：（1）精心设计砼浇筑方案，确保模板支架均衡受载，宜采用从中部开始，向两边扩展的浇筑方式；（2）严格控制实际施工荷载不超过设计荷载，在施工中设专人对施工荷载进行监控；（3）在确保安全的前提下，在浇筑开始后，派人检查支架及其支承情况，发现有下沉、松动和变形情况时，及时予以解决。1.2.3施工使用过程中的管理（1）梁板模板支撑系统的方案设计至关重要，必须建立在较为精确的计算基础上，绝不能仅靠经验进行施工。（2）严格控制实际施工荷载不超过设计荷载，在荷载设计...
